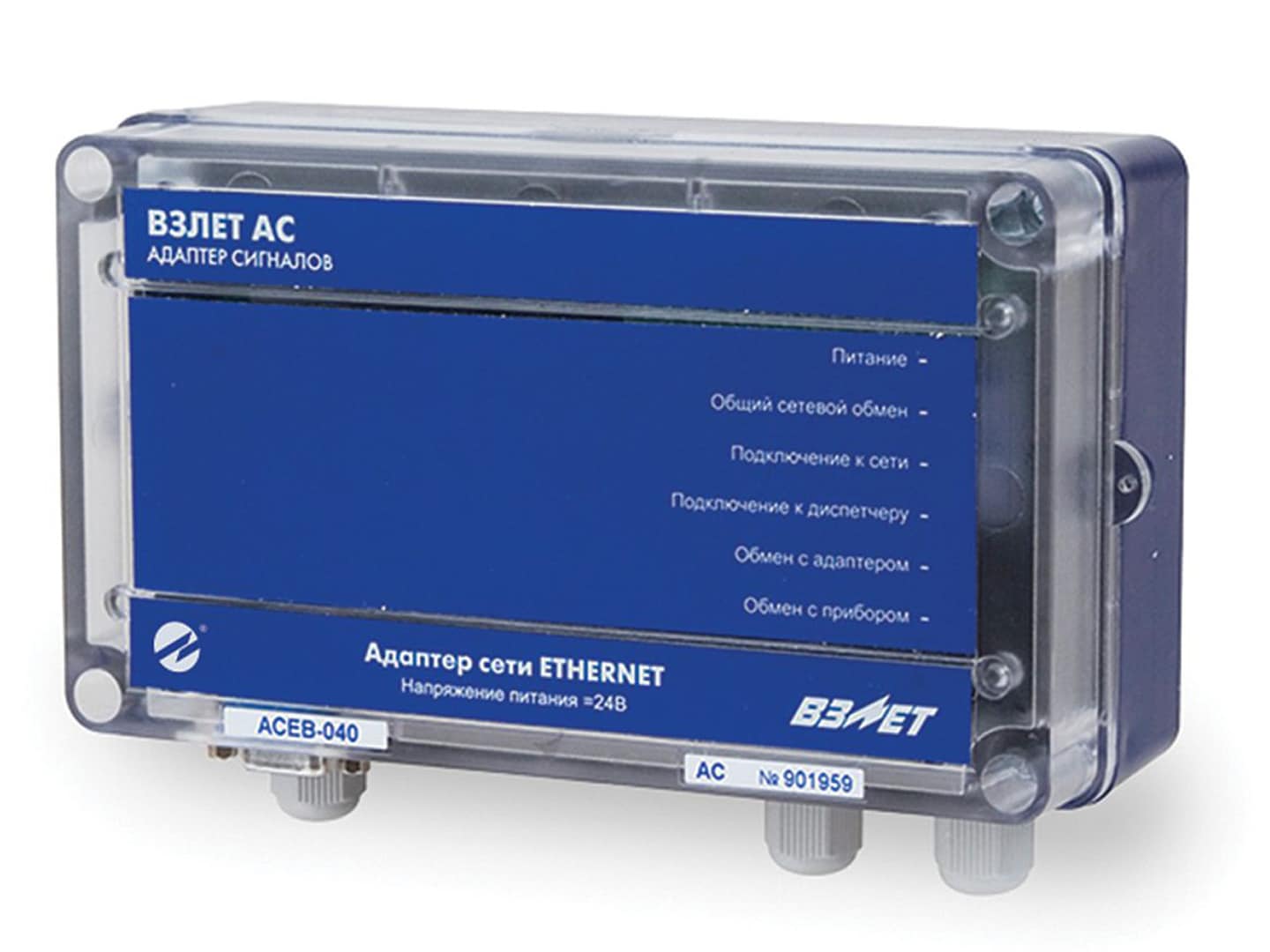

Предназначен для построения систем учета и диспетчеризации на основе Ethernet-подключения к Интернету. Подключение к приборам осуществляется по интерфейсам RS-232 или RS-485. Подключение к диспетчерскому компьютеру в глобальном варианте через Ethernet или Интернет, а в локальной непосредственно через Ethernet.
Цена по запросу
Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.
Описание
В качестве программного ядра диспетчерских систем используется программный комплекс Взлет СП. Диспетчерский компьютер должен быть доступен из Интернета по фиксированному IP-адресу. В отличие от циклического опроса, когда обмен в каждый момент времени осуществляется только с одним прибором,TCP/IP соединения, осуществляемые адаптерами, позволяют одновременно взаимодействовать с сотнями приборов. Фактическим ограничением является пропускная способность канала подключения к Интернету. Диспетчерская система, построенная на основе адаптеров АСЕВ-040 является одним из вариантов информационно-измерительной системы ВЗЛЕТ ИИС-Учет, внесенной в Федеральный информационный фонд по обеспечению единства измерений, что делает возможным её применение и для коммерческих расчетов.
Функциональные возможности:
- обеспечение основного удаленного доступа к узлам учета для контроля измерений в режиме реального времени с отображением данных в виде диаграмм, таблиц, мненосхем, отчетов и т.п.;
- передача накопленных данных для автоматической подготовки коммерческих отчетов и анализа работы узлов учета (сопоставление температурных графиков, выявление аномального потребления и т.п.);
- оперативное информирование о нештатных ситуациях в измерениях и о состоянии узла учета в целом (охранная, пожарная сигнализация, затопление и т.п.).
Отличительные особенности:
- возможность передачи данных неограниченному числу пользователей;
- дополнительный режим для подключения группы приборов;
- визуальное отображение режимов работы;
- оснащен четырьмя дискретными входами для подключения извещателей (охранных, пожарных, и т.п.);
- тип обслуживаемого прибора определяется драйвером, загруженным в энергонезависимую память адаптера;
- комплектуется встроенным источником беспроводного питания (мини-UPS).
Применение с приборами:
- тепловычислители:
ВЗЛЕТ ТСРВ, СПТ-940, -941, -941.11, -941.20, -942, -943, -943.1, -944, -961, -961М, -961.1, -961.2, -962, -963, ВКТ-4, -4М, -5, -7, -9, ВТД-УВ, КАРАТ-306, -307, -308, КМ-5, Эльф, ИМ2300, ЭСКО-Т, ЭСКО-ТМ (МТР-06), ТЭМ-104, -104М, -104М-1, -106, -116, ТВ7, ТВ7М, ТС-11, Multical III, Multical 66-CDE, Multical 601, Multical 602, SKU-01, МКТС СБ-04, МКТС СБ-05, ТМК-Н2, -Н3, -Н5, -Н12, -Н13, -Н20, -Н30, -Н100, -Н120, -Н130, ТСВ, СКМ-2; - расходомеры:
ВЗЛЕТ ЭР, ВЗЛЕТ ЭМ, ВЗЛЕТ ТЭР, ВЗЛЕТ МР, ВЗЛЕТ РСЛ, ВЗЛЕТ РСЛ-2хх, ВЗЛЕТ РБП, ВЗЛЕТ СК; - газовые корректоры:
ВЗЛЕТ КГ, СПГ-741, -742, -761, -761.1, -761.2, -762, -762.1, -762.2, -763, -763.1, -763.2; - электросчетчики, сумматоры:
МАЯК-302АРТ, Меркурий-230, -234, -236, СЭТ-4ТМ.03, ПСЧЗАРТ.07, СПЕ-542, ЭУ20М; - другие приборы:
ВЗЛЕТ УР-2хх, ВЗЛЕТ РО-2, РО-2М, РО-2 вент, ВЗЛЕТ РТ, КИВ ВЗЛЕТ (ИВК-101, -102, -102П, -103), ВЗЛЕТ РУ, АДИ, EK-270, РТ-2010.
Характеристики
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Стандарт Ethernet | 10BASE-T |
| Модемное подключение | TxD, RxD, RTS, CTS, SG |
| Интерфейсы | RS-232, RS-485, Ethernet |
| Количество входов сигналов типа замкнуто/разомкнуто | 4 |
|
Максимальная длина линии связи адаптера с прибором, м.: - при использовании RS-232 - при использовании RS-485 |
до 12 до 1200* |
| Время сохранности установочных данных при отключении питания, мес. | не менее 12 |
| Напряжение питания, В | =24 |
| Потребляемая мощность, ВА | не более 2 |
| Степень защиты | IP42 |
| Габаритные размеры,мм | 190х123х60 |
| Масса, кг | не более 0,4 |
| Средняя наработка на отказ, ч. | 75 000 |
| Средний срок службы, лет | 12 |
| Гарантийный срок эксплуатации, мес. | 21 |
* При общей длине линии связи в группе из нескольких абонентов.
