Взлет УУТЭ и ВЗЛЕТ УУХВ

Автоматизация систем отопления

Модульные узлы учета тепловой энергии (ВЗЛЕТ УУТЭ) и холодной воды (ВЗЛЕТ УУХВ) предназначены для измерения, индикации и регистрации параметров тепловой энергии и холодной воды, а также других параметров в системах различного типа. Позволяют осуществлять дистанционный контроль и автоматизированный сбор данных о потреблении ресурсов с выводом информации на пункт диспетчеризации. Наиболее эффективно использование совместно с модулями ВЗЛЕТ АТП при организации автоматизированной системы управления и учета энергоресурсов.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

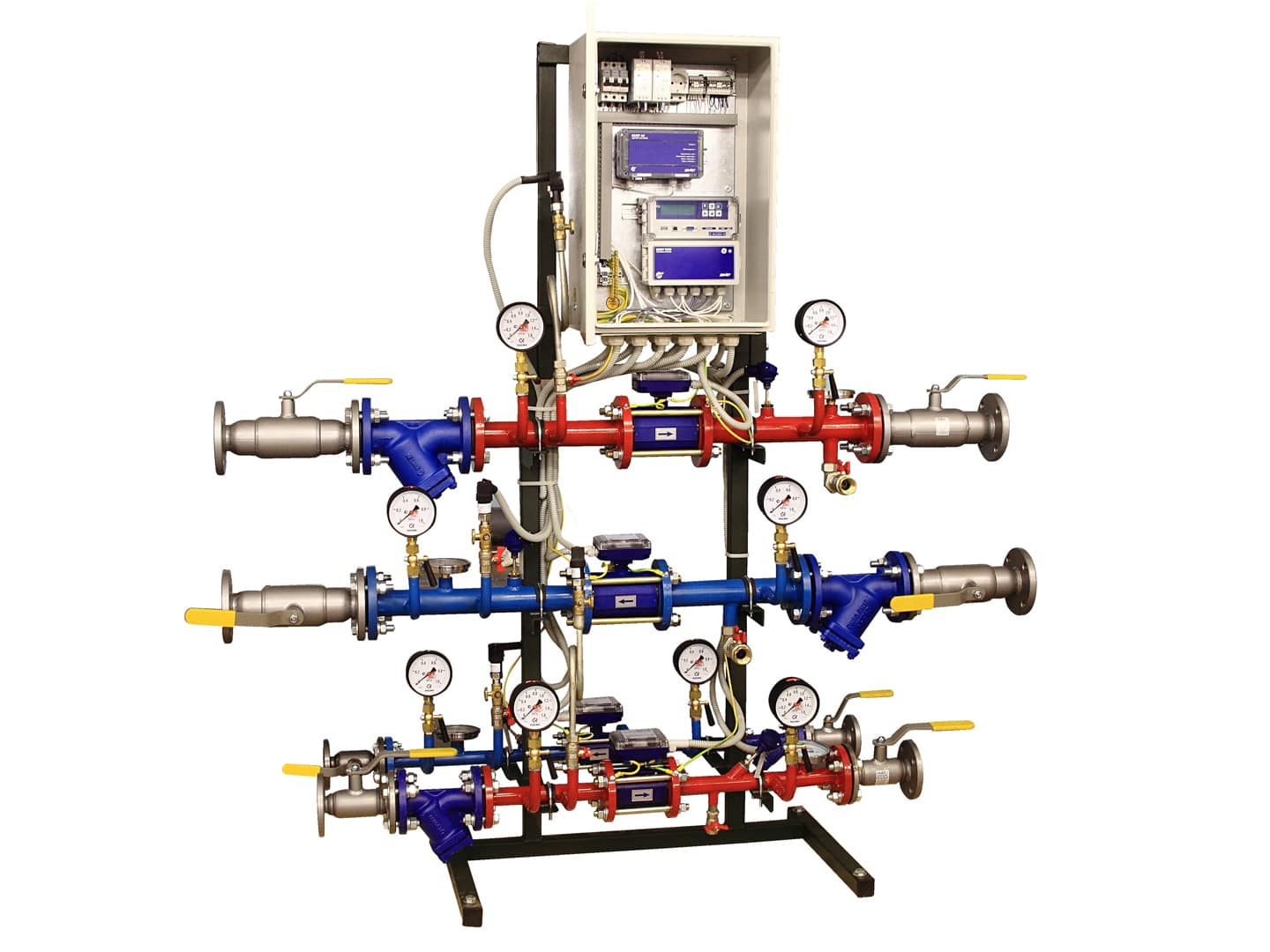

Модуль ВЗЛЕТ УУТЭ выполнен на базе теплосчетчика-регистратора ВЗЛЕТ ТСР-М. Для определения количества тепловой энергии применяется тепловычислитель ВЗЛЕТ ТСРВ. Выпускается в различных исполнениях. Конструкция модулей ВЗЛЕТ УУТЭ соответствует требованиям Постановления Правительства РФ от 18.11.2013 №1034 г. Москва "О коммерческом учете тепловой энергии, теплоносителя" и приказу Министерства Строительства и Жилищно-коммунального хозяйства РФ от 17.03.2014 №99/пр г. Москва "Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя".

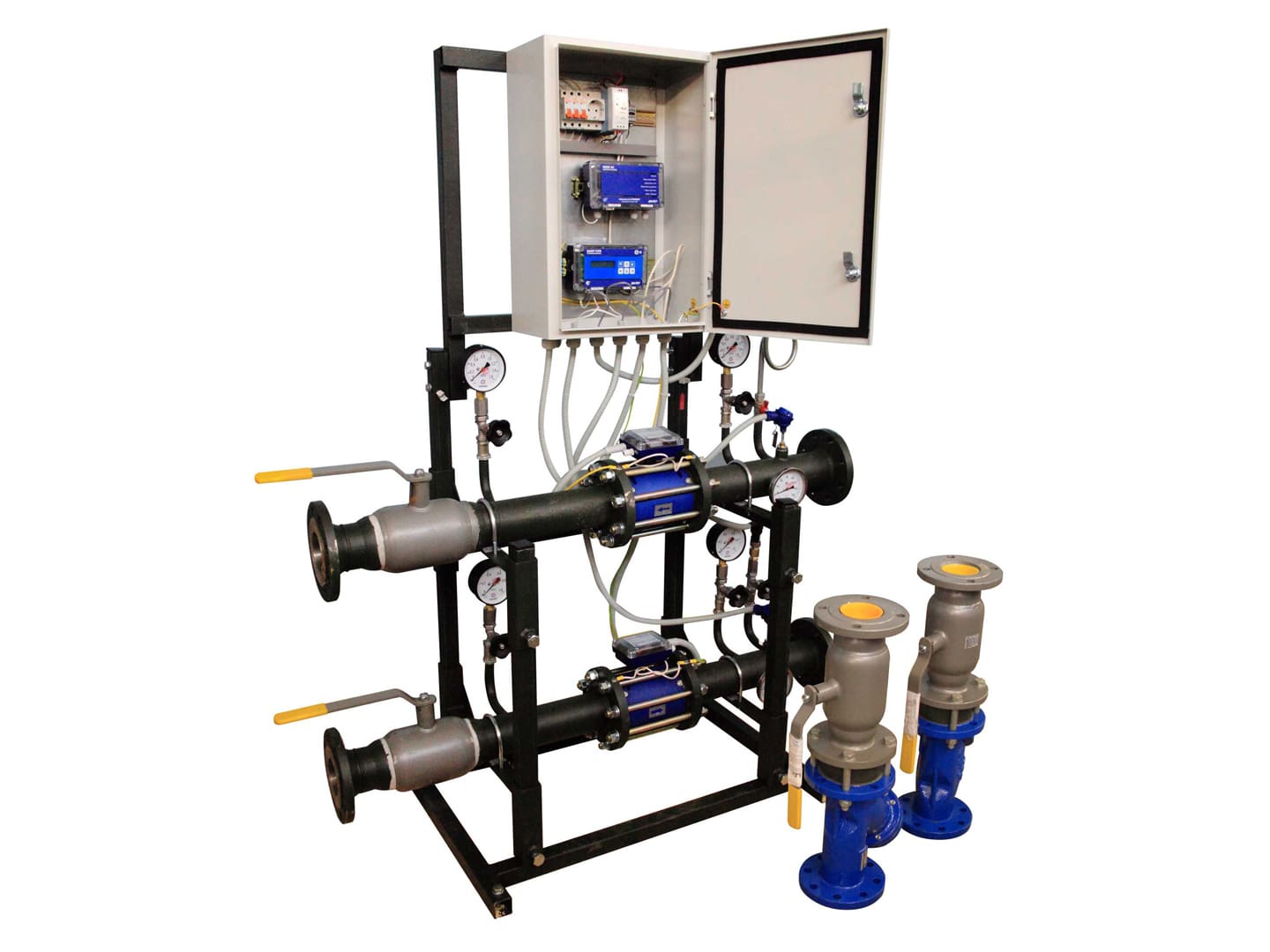

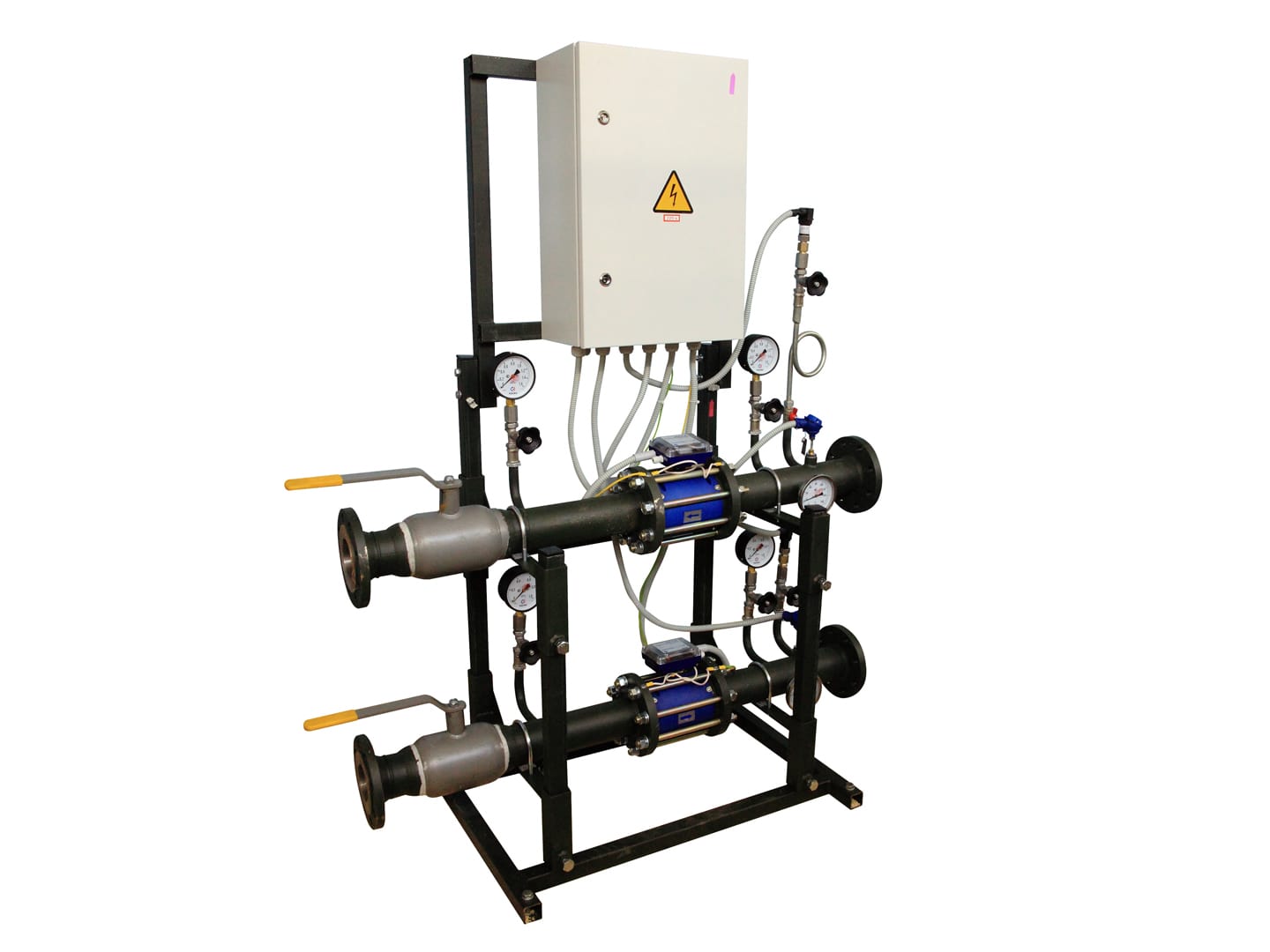

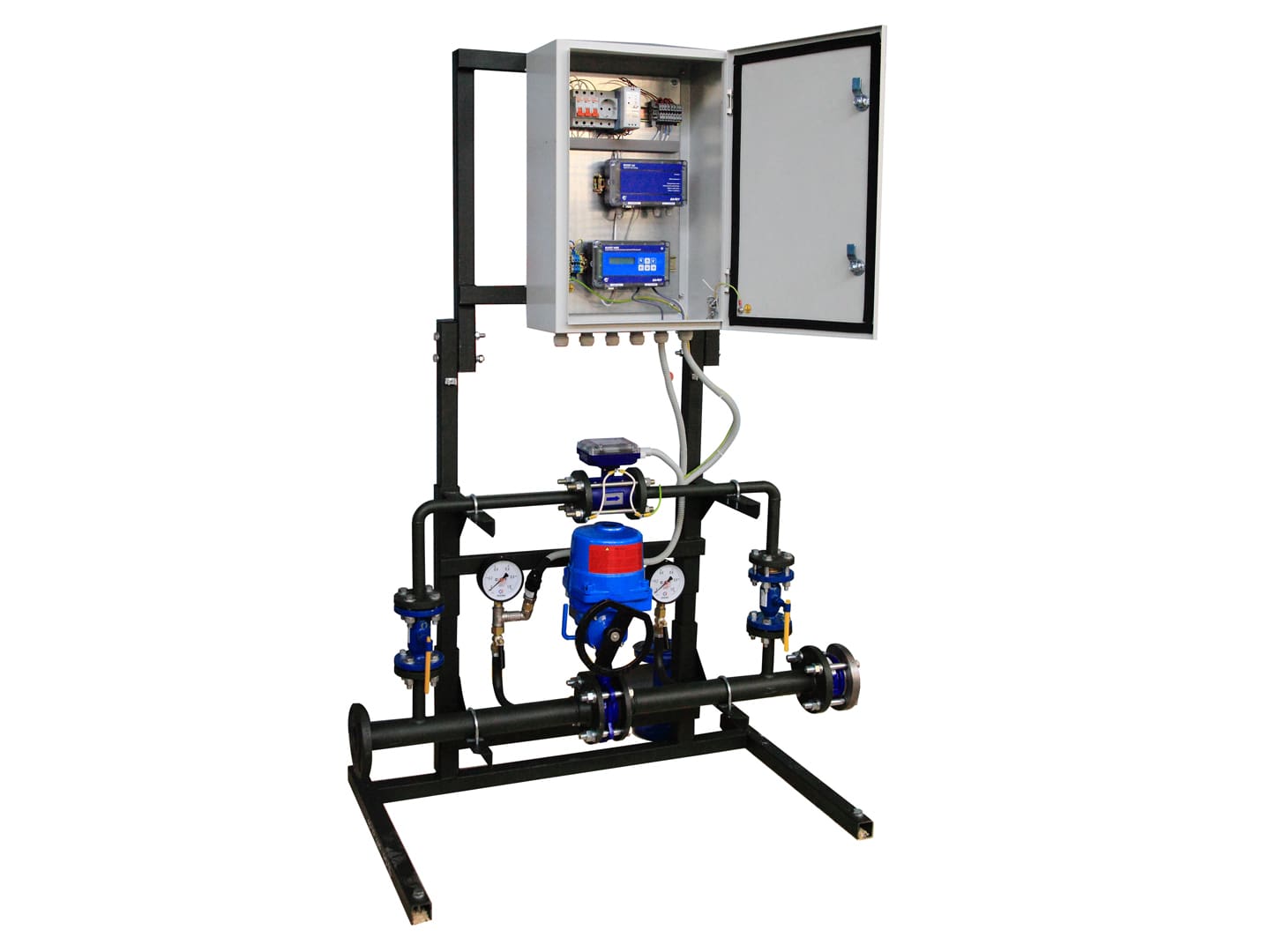

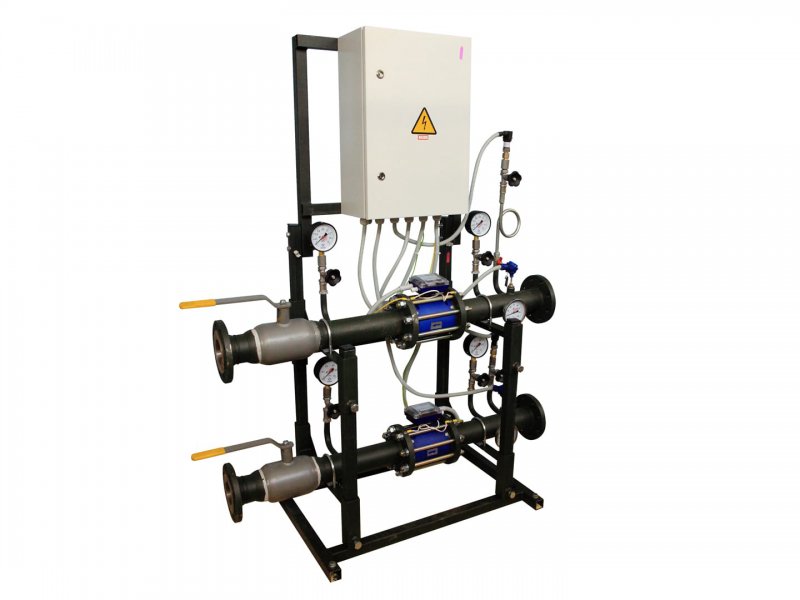

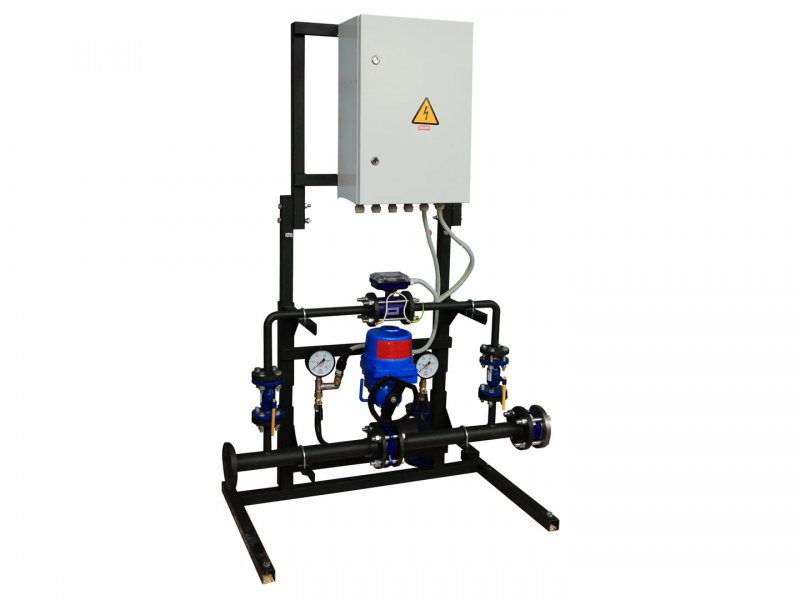

Модуль ВЗЛЕТ УУХВ выполнен на базе комплекса измерительно-вычислительного ВЗЛЕТ исполнение ИВК-102. В зависимости от наличия и конфигурации системы пожаротушения выпускается в трех исполнениях.

В составе модульных узлов производства ВЗЛЕТ применяются новейшие электромагнитные расходомеры-счетчики ВЗЛЕТ ЭР модификации Лайт М. По желанию заказчика модульные узлы комплектуются адаптерами сигналов ВЗЛЕТ АС для сотовой связи (АССВ-030) или для сети Ethernet (АСЕВ-040). Преобразователи расхода оснащены многоуровневой программной и аппаратной системой защиты от несанкционированного доступа.

Преимущества модульных узлов ВЗЛЕТ УУТЭ и ВЗЛЕТ УУХВ:

  • изготавливаются по типовым проектам, согласованным ведущими ТСО страны;
  • весь производственный цикл, включая электромонтаж, проходит в заводских условиях на современном высокотехнологичном оборудовании, что обеспечивает 100% контроль качества;
  • сертификат соответствия в системе добровольной сертификации;
  • широкий диапазон применения – позволяют найти решения для любых типов тепловых систем и систем водоснабжения;
  • оборудование и комплектующие от ведущих отечественных и зарубежных производителей (Взлет, Danfoss, Naval, Vexve и другие);
  • средства измерения, входящие в состав УУТЭ и УУХВ, внесены в Федеральный информационный фонд обеспечения единства измерений;
  • поставка в любую точку России;
  • уменьшение (по сравнению с монтажом «по месту») стоимости и сроков выполнения работ на объекте;
  • расширенная заводская гарантия.

Модульные узлы учета ориентированы, прежде всего, на использование на объектах ЖКХ, инфраструктурных и производственных объектах промышленных предприятий.

Характеристики

Технические характеристики ВЗЛЕТ УУТЭ:

Характеристика Значение
Максимальный измеряемый средний объемный расход теплоносителя, м3/ч 11,32-181,1
Максимальная скорость потока, м/с 10
Диапазон измерения объема (массы), м3, (т) 0-999999999
Диапазон измерения давления, МПа от 0,1 до 2,5
Диапазон измерения температуры, °С от 0 до 180
Диапазон измерения разности температур, °С от 3 до 180
Диапазон измерения тепловой энергии, ГДж (Гкал) 0-999999999
Максимальное рабочее давление в теплосистеме, МПа 1,6
Гидравлические потери на арматуре и прямолинейных участках трубопроводов, м.вод.ст. не более 0,5

Технические характеристики ВЗЛЕТ УУХВ:

Характеристика Значение
Максимальный измеряемый средний объемный расход теплоносителя, м3/ч 11,32-638,8
Максимальная скорость потока, м/с 10
Диапазон измерения объема воды, м3 0-999999999
Диапазон измерения давления воды, кПа 100-1600
Максимальное рабочее давление в трубопроводе, МПа 1,6
Гидравлические потери на арматуре и прямолинейных участках трубопроводов, м.вод.ст. не более 0,5

Документация и ПО

Сертификаты

Сертификат соответствия УУХВ до 23.05.2020
26 мая 2017, 748 KB
Сертификат соответствия УУТЭ до 23.05.2020
26 мая 2017, 755 KB
