Предназначен для измерения скорости потока и определения объема и объемного расхода в рабочих условиях газов в газоходах систем вентиляции, подачи воздуха, эвакуации дымовых газов, а также в газоходах технологического назначения при различных условиях эксплуатации, включая работу во взрывоопасных зонах, а также для применения в составе систем экологического мониторинга промышленных предприятий в соответствии с федеральным законом №219.
Цена по запросу
Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.
Описание
Аналог датчиков:
FLOWSIC компании SICK;
D-FL компании DURAG ICP.
Описание:

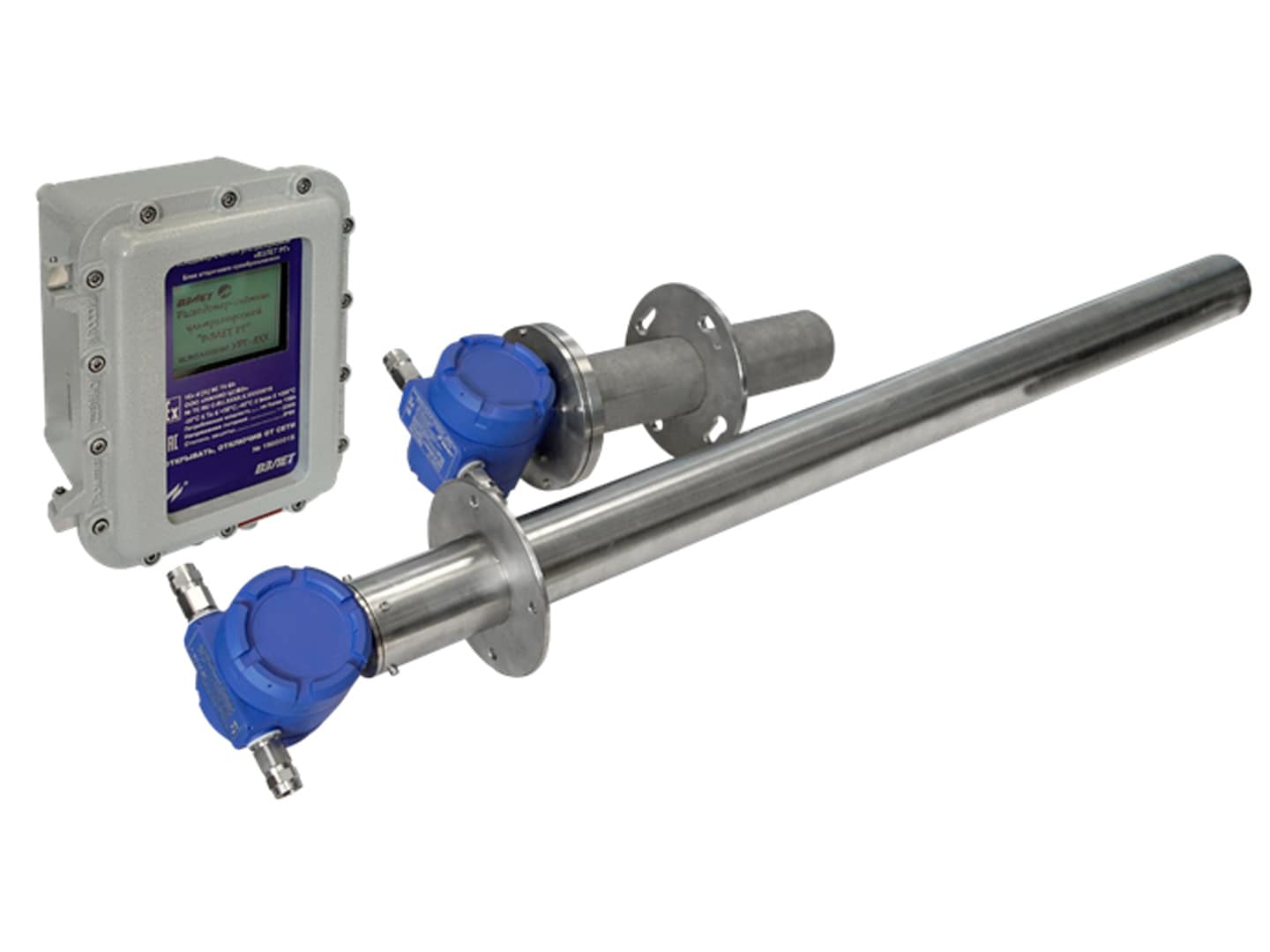

Расходомер представляет собой комплект из блока вторичного преобразователя (БВП) в корпусе исполнения «взрывонепроницаемая оболочка», укомплектованный встроенными барьерами искрозащиты, обеспечивающими искробезопасность внешних цепей интерфейсов расходомера, и двух или четырех врезных преобразователей электроакустических газовых (ПЭА Г) с блоками электроники в корпусе исполнения «взрывонепроницаемая оболочка». По заказу в комплект расходомера включаются дополнительные датчики температуры и давления в корпусе исполнения «взрывонепроницаемая оболочка.
В зависимости от количества зондирующих лучей и наличия дополнительных датчиков температуры и давления, в состав расходомера могут включаться от одного до трех блоков коммутации (БК) в корпусе исполнения «взрывонепроницаемая оболочка», обеспечивающие коммутацию кабелей питания и связи между БВП, ПЭА Г и дополнительными датчиками температуры и давления.
Взлет РГ также применяется в составе системы экологического мониторинга промышленных предприятий СмартЭКО-М.
Исполнения:
| Исполнение | Схема зондирования | Кол-во контролируемых газоходов | Максимальная температура дымовых газов, °С |
|---|---|---|---|
| УРГ-810-100 | 1 луч |
1 |
+100 |
| УРГ-820-100 | 2 луча | ||
| УРГ-810-250 | 1 луч | +250 | |
| УРГ-820-250 | 2 луча | ||
| УРГ-810-450 | 1 луч | +450 | |
| УРГ-820-450 | 2 луча |
Отличительные особенности:
- цифровая обработка сигнала, минимальное время одного измерения, высокая помехозащищенность;
- надежная работа прибора при изменении температуры, давления, влажности и других параметров дымовых газов;
- интеллектуальные электроакустические датчики измерения скорости потока газа со встроенными датчиками температуры;
- обмен информацией между датчиками и вторичным преобразователем по интерфейсу RS-485, протокол ModBus;
- широкий диапазон температур измеряемого газа (от минус 40 до + 450 °С);
- вычисление расхода и объема газа, приведенного к стандартным условиям, при комплектации дополнительными датчиками температуры и давления.
Вывод информации:
- на монохромный графический жидкокристаллический индикатор с диагональю 5,7 дюймов, разрешением 320×240 точек и светодиодной подсветкой;
- в виде импульсов с нормированным весом;
- по последовательному интерфейсу RS-485;
- в виде нормированного токового сигнала.
Характеристики
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Внутренний диаметр газохода, мм | от 500 до 13000 |
| Максимальная толщина стенки газохода с изоляцией, мм | 1000 |
| Диапазон измерений скорости газового потока, м/с | от 0,05 до 40 |
| Абсолютная погрешность измерения скорости потока в рабочих условиях, м/с | δ = ± (0,03 + 0,03v), где: v – скорость потока газа |
| Приведенная погрешность при измерении среднего объемного расхода в рабочих условиях, % | ± 3 |
| Рабочее избыточное давление измеряемой среды, кПа | ± 20 |
| Температура газа в газоходе, °С | от минус 40 до + 100; от минус 40 до + 250 и от минус 40 до +450 (по заказу) |
| Температура окружающей среды, °С | - блок электроники ПЭА Г – от минус 40 (опционально минус 60) до +70 - БВП – от минус 20 до + 50 |
| Степень защиты | IP66 |
| Содержание пыли в газе, г/м3 | не более 50 |
| Напряжение питания | (187-242) В (50 ± 2) Гц |
| Потребляемая мощность, ВА, не более | 30 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет |
12 |
| Ех-маркировка: |
- ПЭА Г – 1Ex db IIС T6…Т1 Gb Х; - БВП – 1Ex db [ib] IIC T6 Gb Х: - БК – 1Ex d IIС T6 Gb; - дополнительный датчик температуры – 1ExdIICT6 X; - дополнительный датчик давления – 1Ех db IIC T6…T5 Gb X |
