Взлет ЭР (Лайт М)

Соответствует дополнительным требованиям, предъявляемым системой качества НП «Российское теплоснабжение». Предназначен для измерения расхода и объема горячей и холодной воды.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок

Варианты

Варианты исполнения:

Исполнение ЭРСВ	Диапазон расхода	Dy, мм
Исполнение ЭРСВ	Диапазон расхода	10	15	20	25	32	40	50	65	80	100	150	200
присоединение «сэндвич», без индикатора
440ЛВ	1:250	*	*	*	*	*	*	*	*	*	*	*
присоединение фланцевое, без индикатора
440ФВ	1:250			*	*	*	*	*	*	*	*	*	*
присоединение «сэндвич», с индикатором
540ЛВ	1:250	*	*	*	*	*	*	*	*	*	*	*
присоединение фланцевое, с индикатором
540ФВ	1:250			*	*	*	*	*	*	*	*	*	*

Описание

Максимальная скорость потока 10 м/с.

Исполнения измерительного блока:

ЭРСВ-4х0х В – без индикатора;

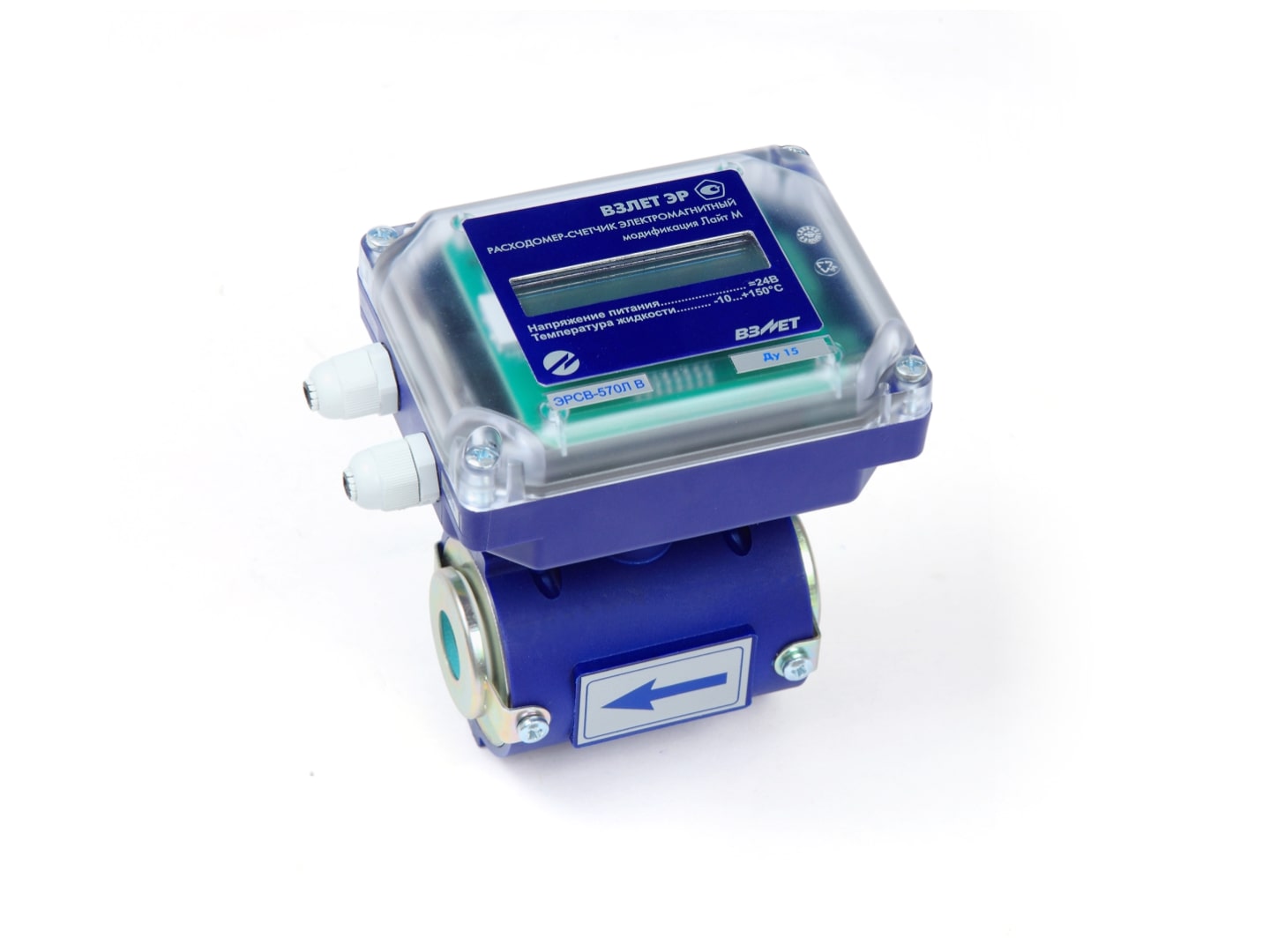

ЭРСВ-5х0х В – с индикатором.

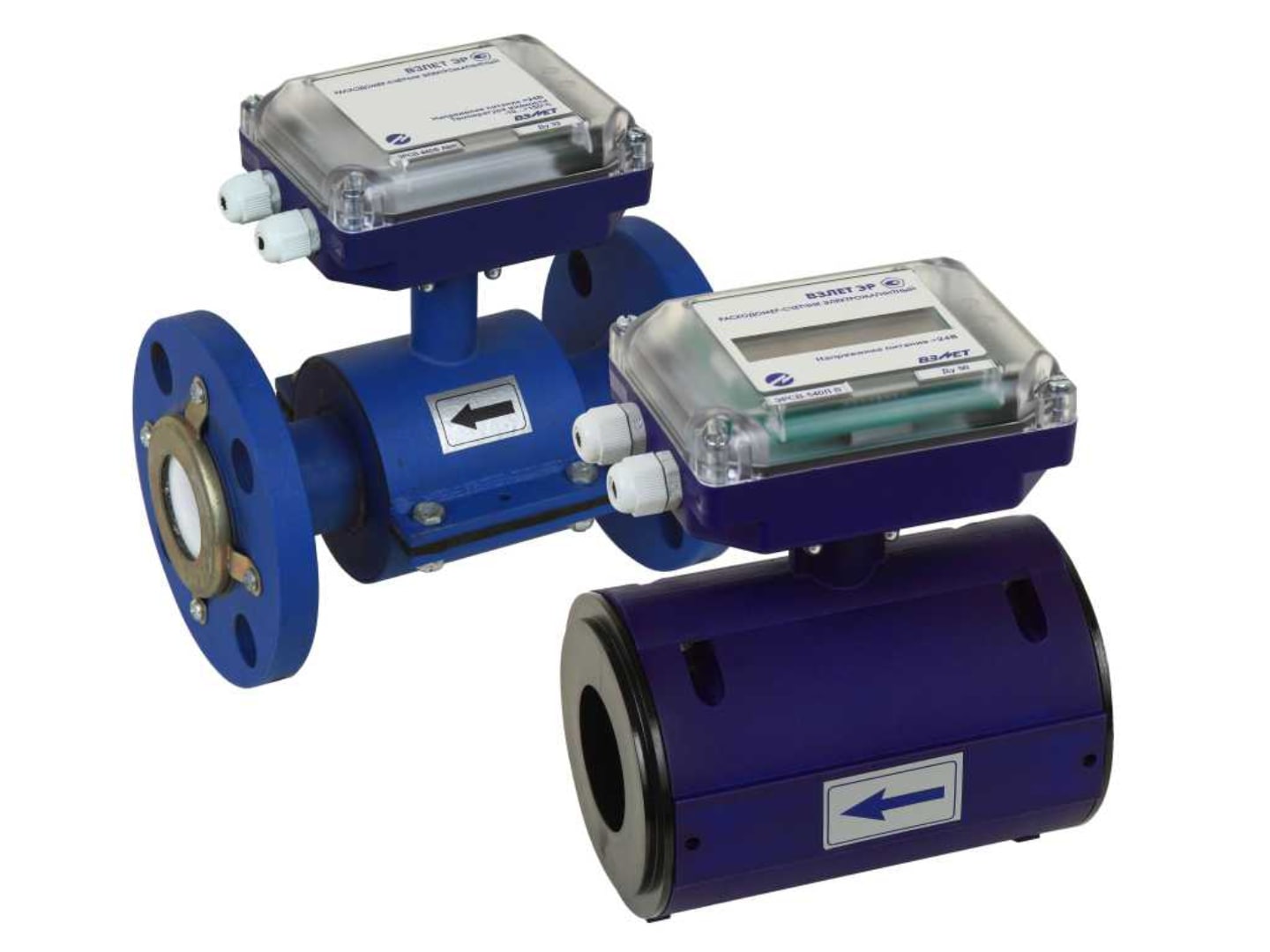

Тип присоединения:

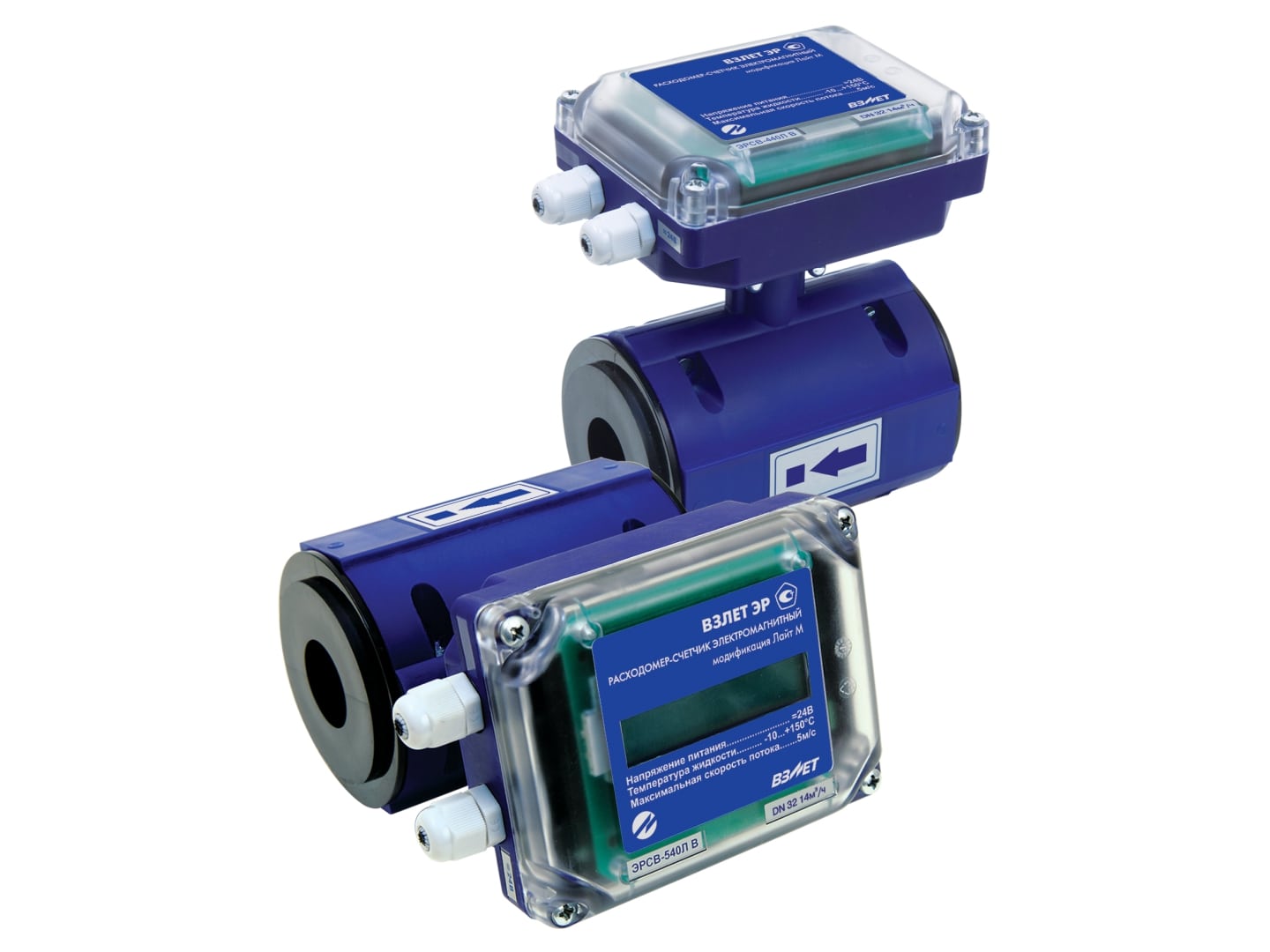

ЭРСВ-хх0Л В – «сэндвич» (от DN 10 до DN 150);

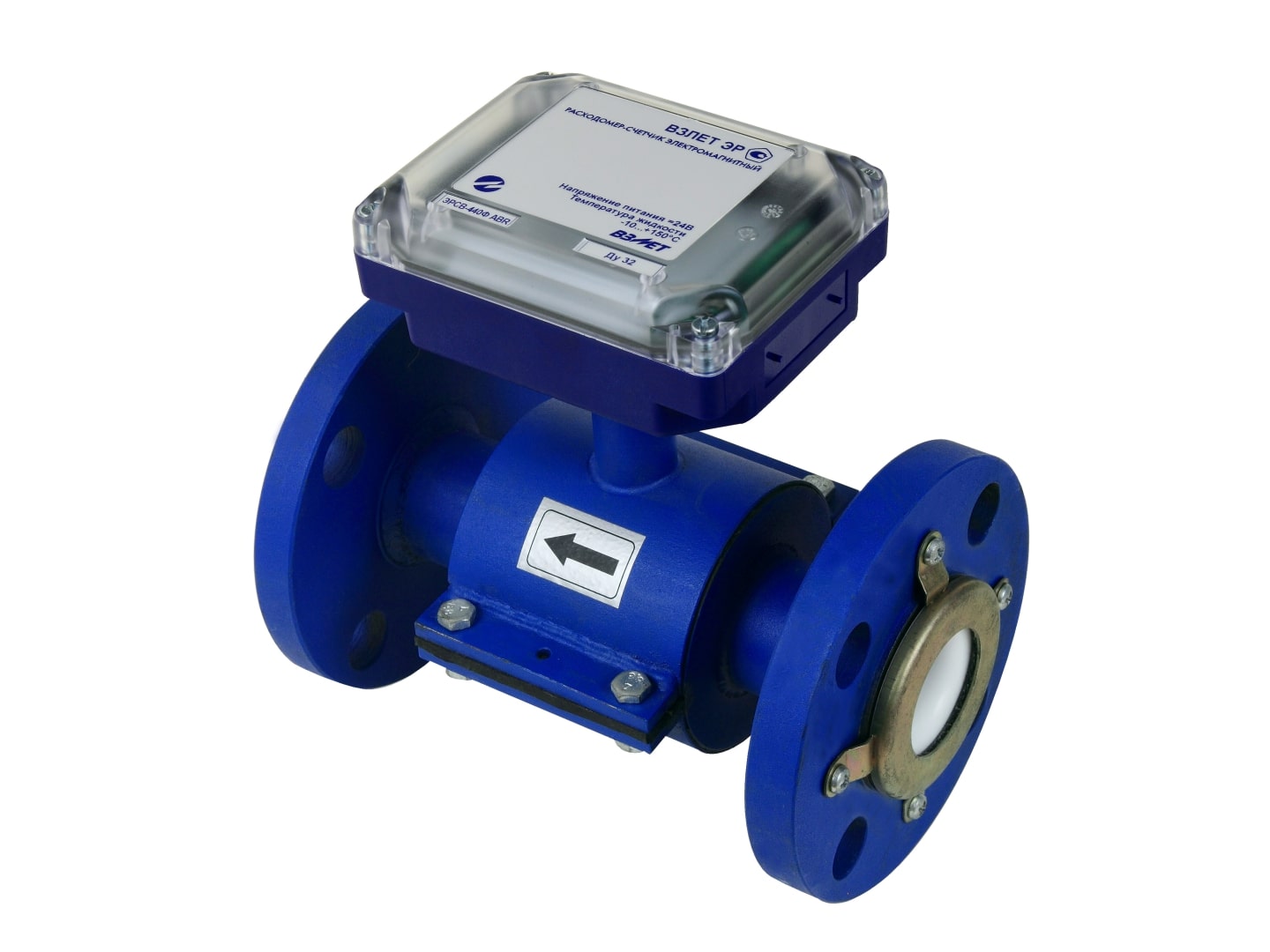

ЭРСВ-хх0Ф В – фланцевое (от DN 20 до DN 300).

Отличительные особенности:

простота установки: малый вес как результат применения специальных материалов, возможность разворота индикатора при монтаже, не требуется установка фильтра;
механическая прочность;
легкая настройка для работы с тепловычислителями без использования компьютера;
максимальная защищенность результатов измерений от несанкционированного доступа и вмешательства в работу прибора;
журнал событий (запись изменения настроечных параметров, запись смены режимов работы, изменение даты/времени);
исключение ошибок, связанных с опустошением трубопровода или пропадания питания;
благодаря встроенной RFID-метке стандарта NFC можно снять показания прибора с помощью смартфона;
часы реального времени;
самый большой в своем классе выбор DN обеспечивает возможность минимизации затрат при работе с одим поставщиком приборов даже в больших комплексных проектах;
полнопроходной расходомер без потерь давления на измерительном участке;
не требуется установка фильтра;
возможность монтажа в пластиковые (металлопластиковые) трубопроводы;
вывод информации на два универсальных выхода с возможностью выбора режима работы (импульсного, частотного или логического);
увеличение коммутируемого тока на универсальных выходах в пассивном режиме до 150 мА;
работа универсальных выходов в пассивном режиме при любой полярности внешнего напряжения (аналог «сухого» контакта);
короткие прямолинейные участки до и после расходомера;
усовершенствованная проточная часть для стабильной работы в зоне малых расходов (максимальная скорость потока 5 м/с);
не требуется дополнительная присоединительная арматура (диффузоры и конфузоры);
степень защиты IP65;
контроль заполнения трубопровода.

Вывод информации:

на символьный жидкокристаллический индикатор (только для исполнений ЭРСВ-5х0х В и ЭРСВ-540Л В);
в виде импульсов с нормированным весом и логического сигнала направления потока;
по последовательному интерфейсу RS-485 (по заказу);
по беспроводному интерфейсу NFC (по заказу).

Характеристики

Технические характеристики (максимальная скорость потока 10 м/с)

Характеристика	Значение
Номинальный диаметр ЭРСВ-хх0Л В, DN	10	20	25	32	40	50	65	80	100	150	-	-
Номинальный диаметр ЭРСВ-хх0Ф В, DN	-	20	25	32	40	50	65	80	100	150	200	300
Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м³/ч	2,83	11,32	17,69	28,98	45,28	70,75	119,6	181,12	283	636,8	1132	2547
Давление в трубопроводе, МПа	не более 2,5
Удельная электропроводность жидкости, См/м	не менее 5 x 10^-4
Диапазон температуры жидкости, °С	от минус 10 до 150
Мин. длина прямолинейных участков до и после расходомера	3DN и 1DN
Степень защиты	IP65
Напряжение питания расходомера, В	=24
Потребляемая мощность, Вт	не более 5,0
Средняя наработка на отказ, ч	100 000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	72
