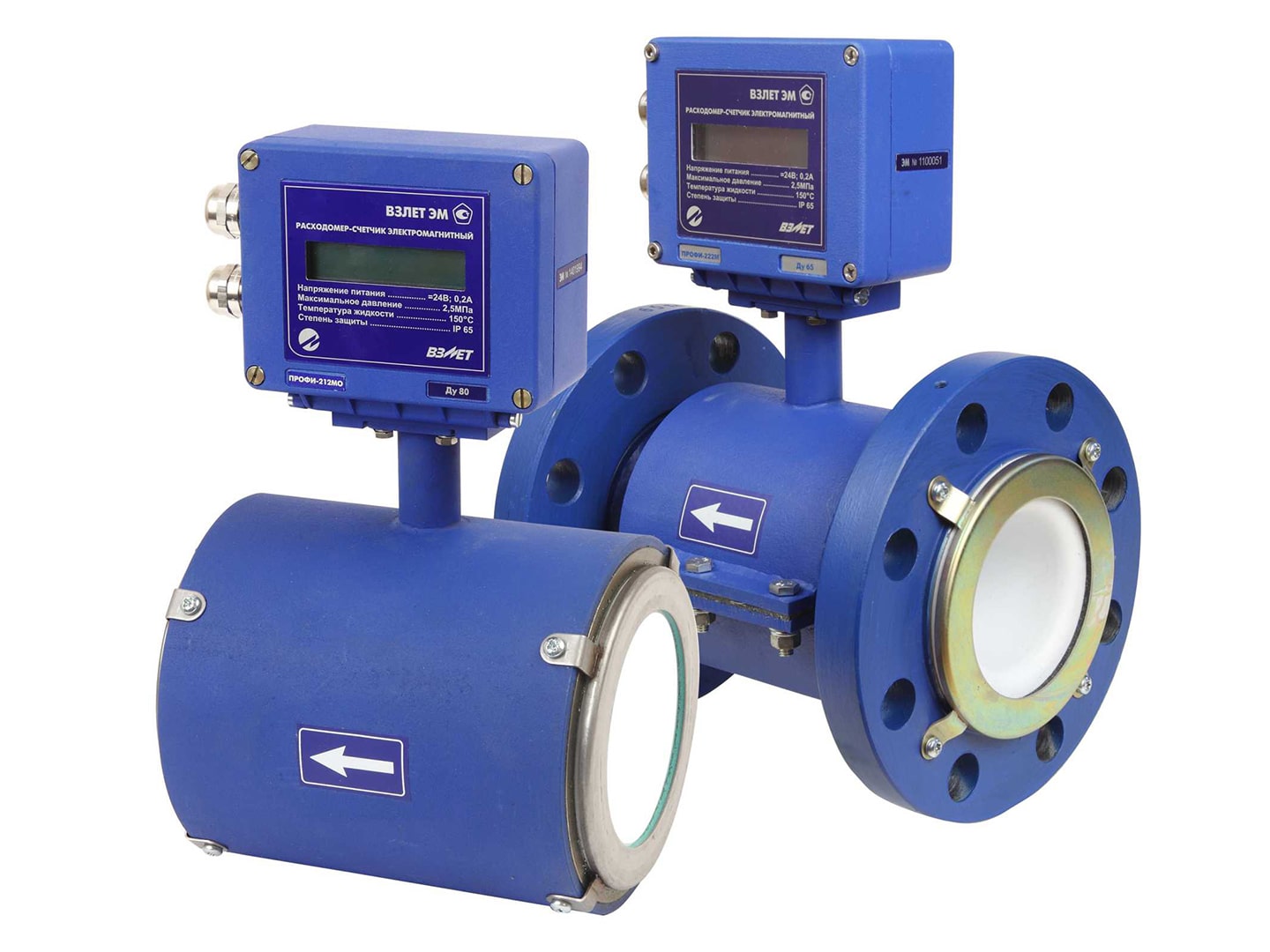

Линейка расходомеров ПРОФИ для высокоточных и надежных измерений в тяжелых условиях эксплуатации.
Предназначен для измерения расхода и объема воды с различным содержанием примесей, растворов кислот, щелочей, абразивных и других жидкостей.

Исполнения измерительного блока:

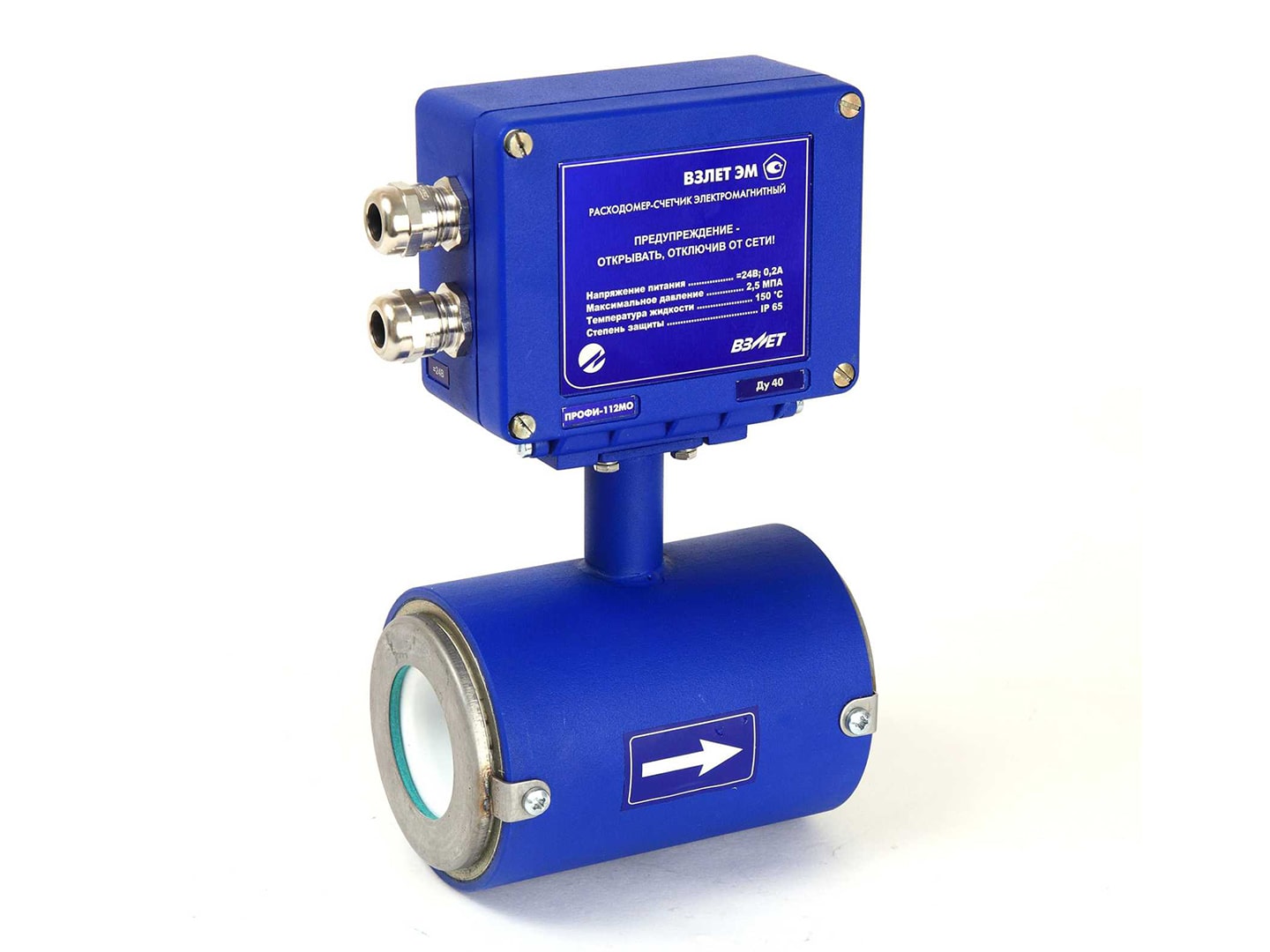

ПРОФИ-1ххМ — без индикатора, импульсный и токовый (по заказу) выходы, RS-485, выход направления потока, выносная кнопка управления, в том числе дозирования;
ПРОФИ-2ххМ — с индикатором, RS-485, выход направления потока, выносная кнопка управления, в том числе дозирования.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

Тип присоединения:

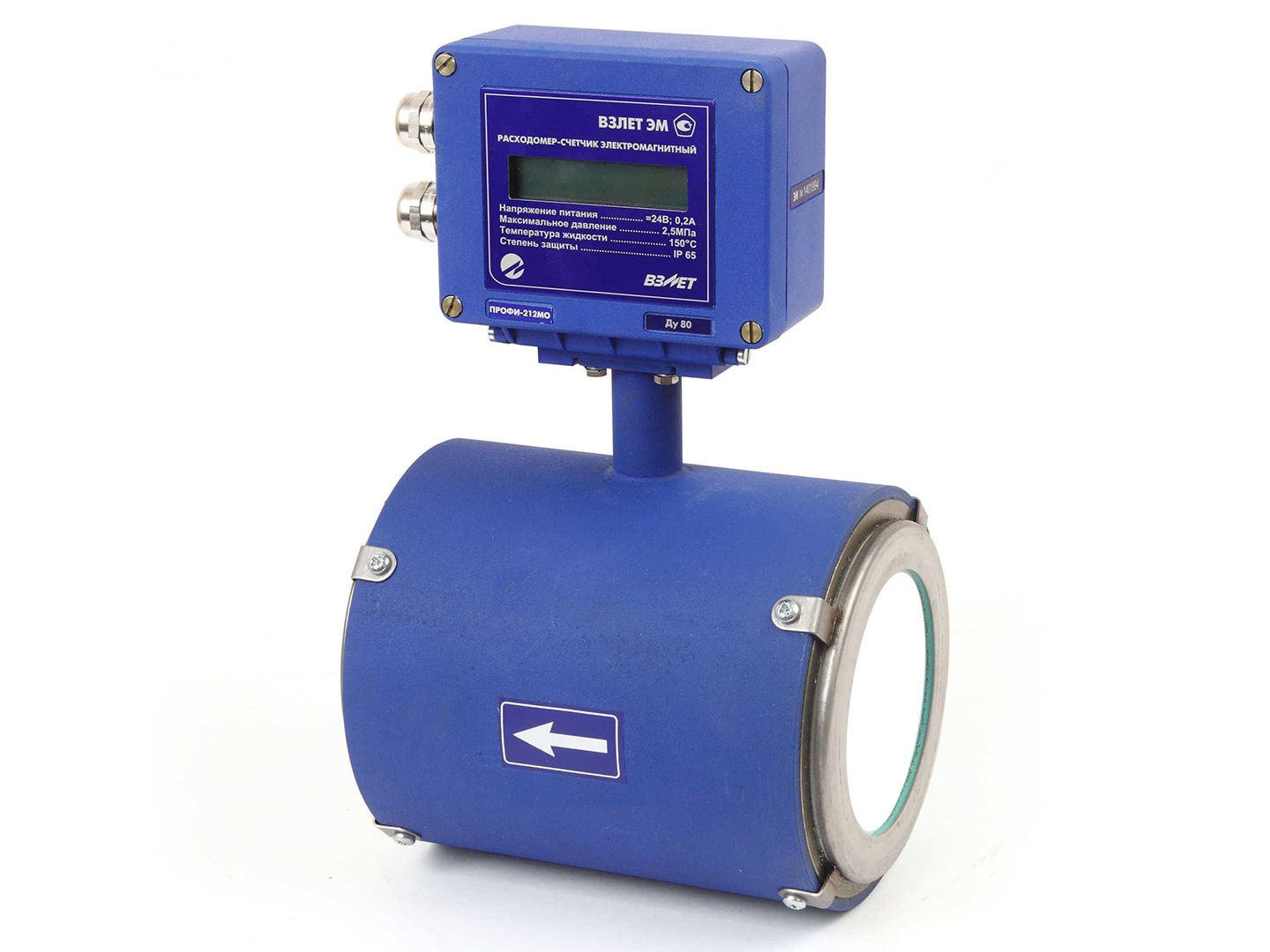

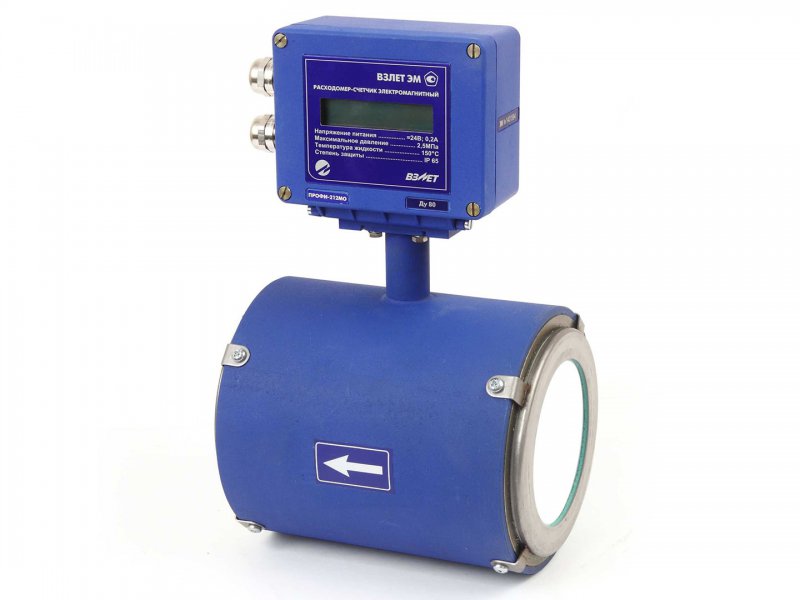

ПРОФИ-х1хМ — «сэндвич» (до DN 150 мм включительно);

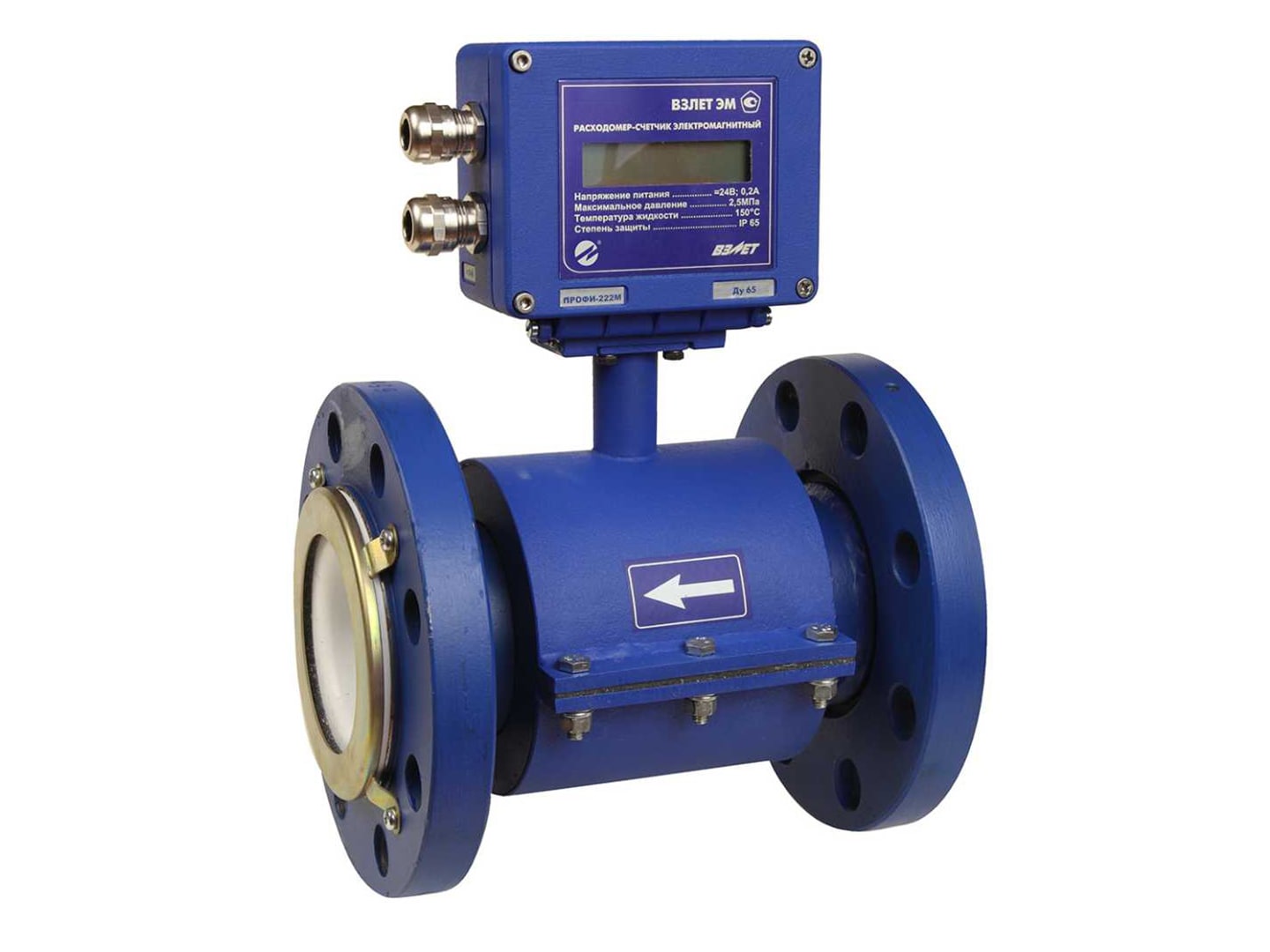

ПРОФИ-х2хМ — фланцевое (от DN 20 мм).

Материал футеровки проточной части:

ПРОФИ-хx1М — полиуретан;
ПРОФИ-хx2М — фторопласт.

Исполнения по назначению:

ПРОФИ-хххМ О — общепромышленное исполнение;
ПРОФИ-хххМ А — агрессивостойкое исполнение;
ПРОФИ-хххМ И — износоустойчивое исполнение;

Относительная погрешность измерения:

— ±1,0 % для динамического диапазона 1:80;
— ±2,0 % для динамического диапазона 1:150.

Отличительные особенности:

  • возможность монтажа в пластиковые (металлопластиковые) трубопроводы;
  • стабильные, воспроизводимые измерения на агрессивных средах и в тяжелых условиях эксплуатации;
  • удобный монтаж;
  • исполнение только в «металле»;
  • гальванически развязанные выходы релейного типа;
  • увеличенная мощность выходов (в пассивном режиме допускается питание от внешнего источника напряжением постоянного тока от 5 до 26 В, допустимое значение коммутируемого тока нагрузки до 150 мА);
  • частота на универсальных выходах – максимально рабочая 500Гц, аварийная 700Гц;
  • удобная система индикации;
  • контроль заполнения трубопровода;
  • расширенная самодиагностика прибора.

Вывод информации:

  • на жидкокристаллический символьный индикатор (кроме ПРОФИ-1ххМ);
  • в виде импульсов с нормированным весом или логических ;
  • по последовательному интерфейсу RS-485;
  • в виде нормированного токового сигнала (по заказу).

Характеристики

Технические характеристики:

Характеристики Значение
Номинальный диаметр, DN 10 15 20 25 32 40 50 65 80 100 150 200 300
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3 3,4 7,64 13,5 21,2 34,8 54,3 85 143,5 217,3 339,6 764 1358 3056
Давление в трубопроводе, МПа не более 2,5
Удельная электрическая проводимость жидкости, См/м не менее 5×10-4
Диапазон температуры жидкости,°С
- фторопласт
- полиуретан
от минус 10 до 150
от минус 10 до 70
Мин. длина прямолинейных участков до и после расходомера 3 DN и 1 DN
Степень защиты IP65
Напряжение питания расходомера, В =24
Потребляемая мощность, Вт не более 5,0
Средняя наработка на отказ  75 000

Гарантийный срок эксплуатации, мес.:
- ПРОФИ-хххМ О
- ПРОФИ-хххМ А, ПРОФИ-хххМ И


28
15

 Средний срок службы, лет 12
