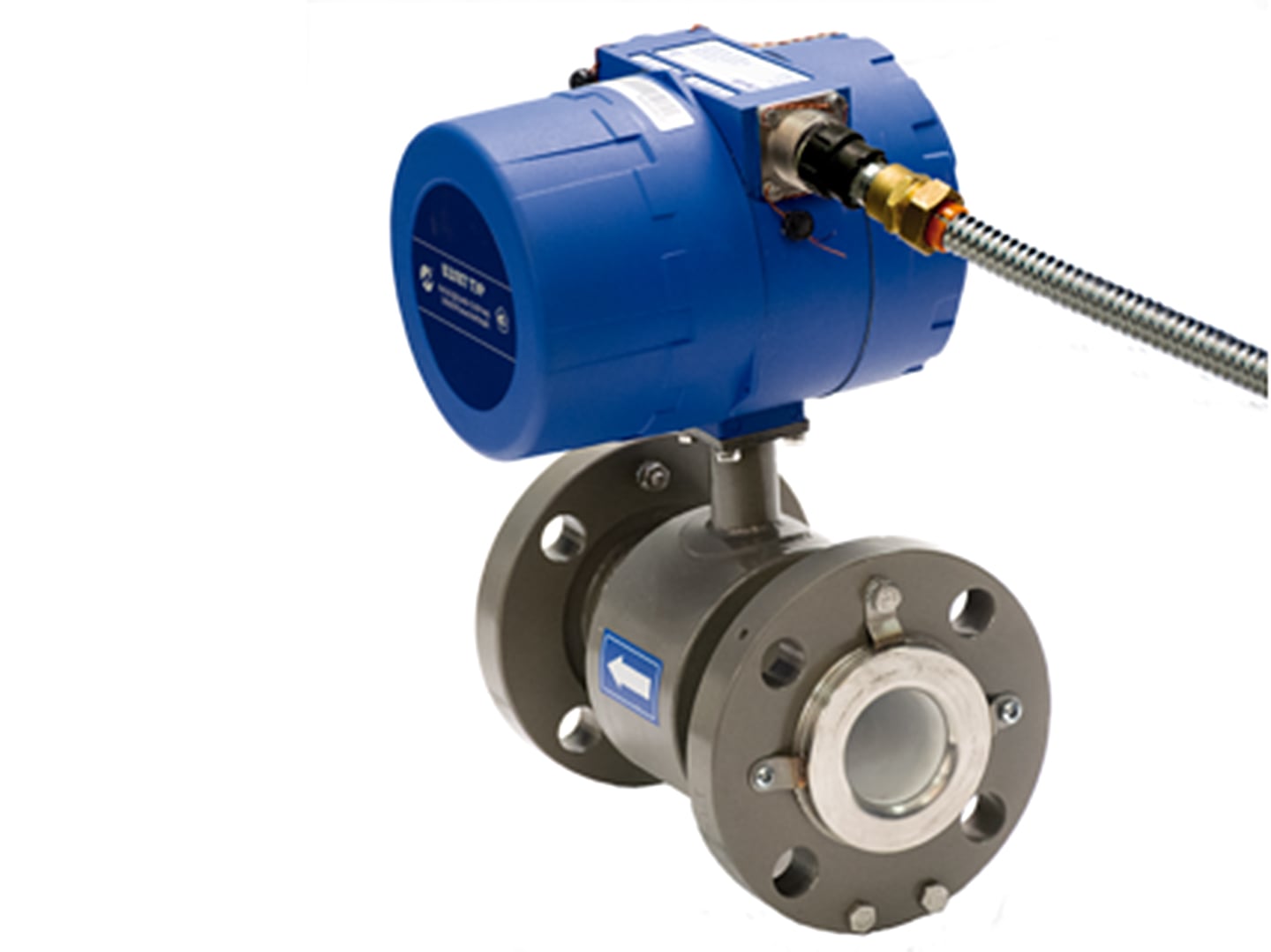

ВЗЛЕТ ТЭР (со степенью защиты IP68)

Предназначен для точного и стабильного измерения расхода и объема различных жидкостей в затопляемых зонах.

Исполнения по назначению:

Взлет ТЭР Ох – общепромышленное исполнение;
Взлет ТЭР Ах – агрессивостойкое исполнение.

Тип присоединения:

Взлет ТЭР хС - «сэндвич» (DN 10 и DN 15)
Взлет ТЭР хФ - фланцевое(от DN 20 до DN 300)

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок

Описание

Аналог электромагнитных расходомеров:

KROHNE OPTIFLUX;
Endress+Hauser PROMAG;
SIEMENS SITRANS FM MAG, FM TRANSMAG;
YOKOGAWA ADMAG, в том числе AXF, AXR, CA, AXW.

Погрешность измерения:

±0,35 % - основная относительная в диапазоне расходов от 0,03×Q_{v наиб} до Q_{v наиб};
±0,35 % - основная приведенная в диапазоне расходов от 0,001×Q_{v наиб} до 0,03×Q_{v наиб};
повторяемость результатов измерения — ±0,2 %

Отличительные особенности:

без индикации по месту, по заказу комплектуется выносным блоком индикации ИВК-ТЭР;
комплектуется кабелем требуемой длины с установленной ответной частью разъема (по заказу);
интерфейсы: два универсальных выхода, RS-485 (ModBus), выносная кнопка, токовый выход;
подключение на объекте без нарушения герметичности прибора (блок электроники опломбирован на заводе-извотовителе);
высокая точность, стабильность и повторяемость результатов измерения;
измерение расхода и объема реверсивного потока;
контроль заполнения трубопровода и сопротивления измеряемой среды;
использование различных материалов электродов (нержавеющая сталь, титан, тантал);
возможность монтажа на полимерные трубы без заземляющих колец;
установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей;
расчет массового расхода и массы при введении в прибор значения плотности контролируемой жидкости.

Характеристики

Технические характеристики:

Характеристика	Значение
Номинальный диаметр, DN	10	15	20	25	32	40	50	65	80	100	150	200	300
Наибольший измеряемый средний объемный расход жидкости, Q_{v наиб}, м³/ч	2,83	6,37	11,32	17,69	29	45	71	120	181	283	637	1132	2547
Давление в трубопроводе, МПа	не более 2,5
Удельная электропроводность жидкости, См/м	не менее 10^-4
Диапазон температуры жидкости, °С - при футеровке фторопластом - при футеровке полиуретаном	от минус 10 до 150 от минус 10 до 70
Диапазон температуры окружающей среды, °С	от минус 25 до 70
Степень защиты	IP68
Напряжение питания, В	=24
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	21

Массогабаритные характеристики:

DN	10	15	20	25	32	40	50	65	80	100	150	200	300
Длина проточной части, мм	93	99	150	200	200	200	200	200	200	250	270	340	500
Высота расходомера, мм	240	240	270	280	290	300	315	325	340	370	430	493	607
Масса (не более), кг	3,4	3,5	5,6	6,2	7,7	8,6	10,1	11,5	13,6	19,7	33,2	52	98
