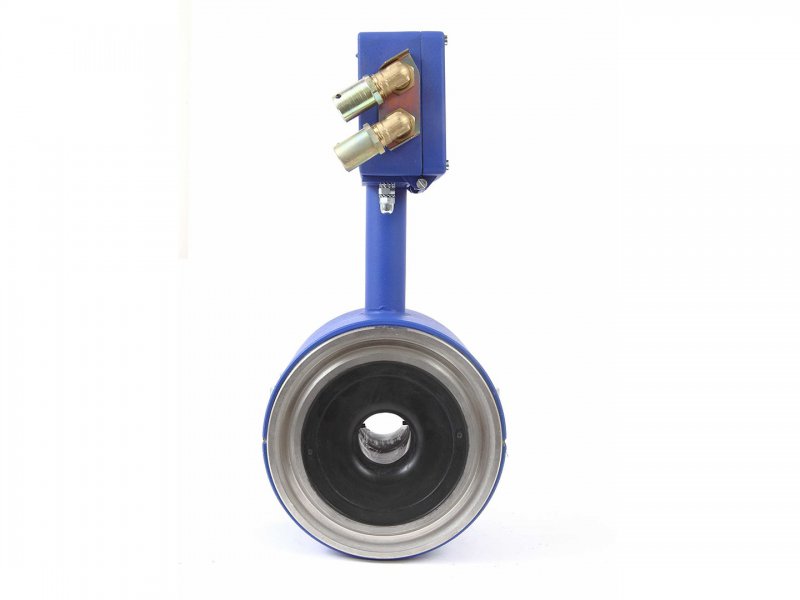

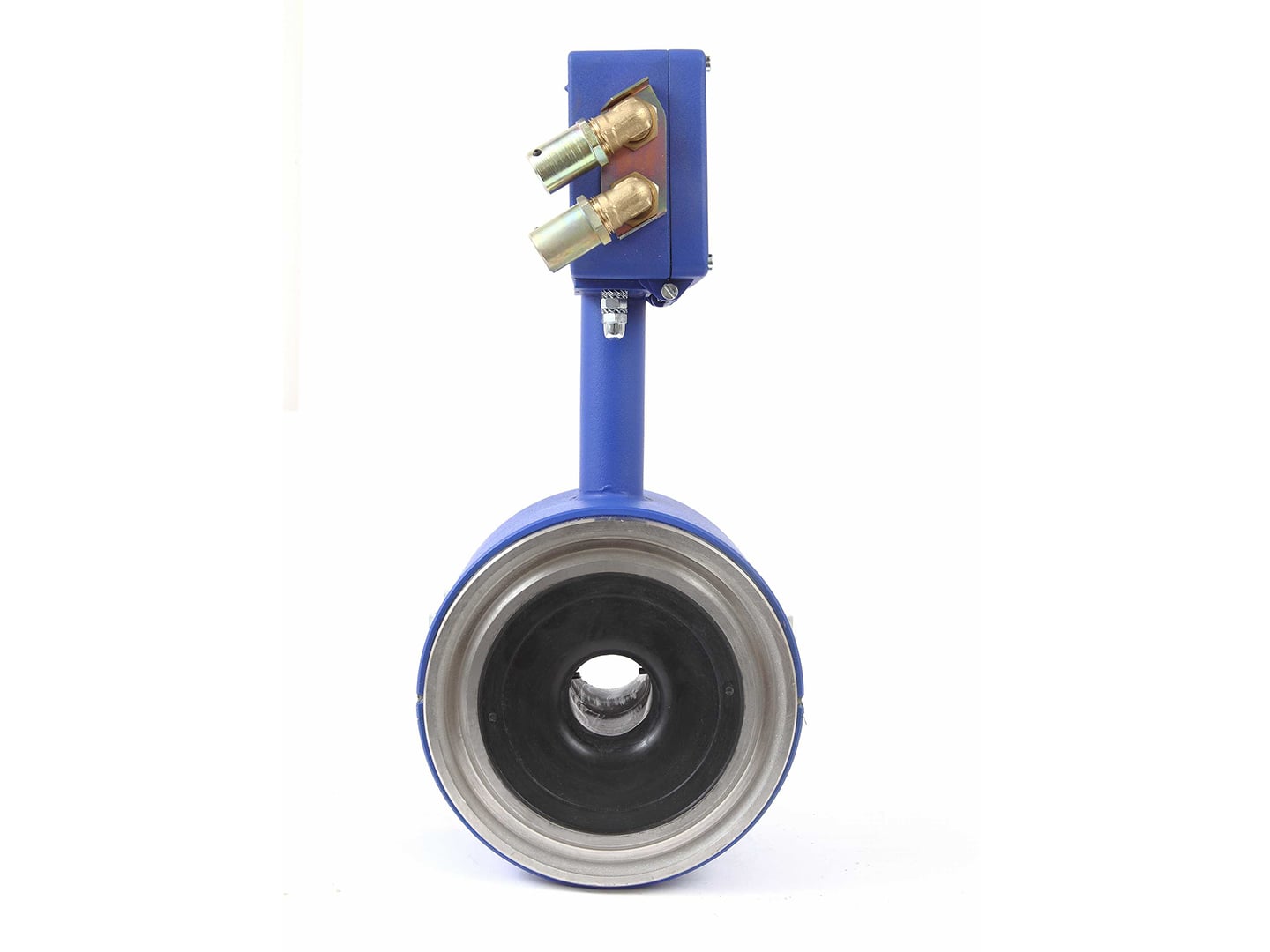

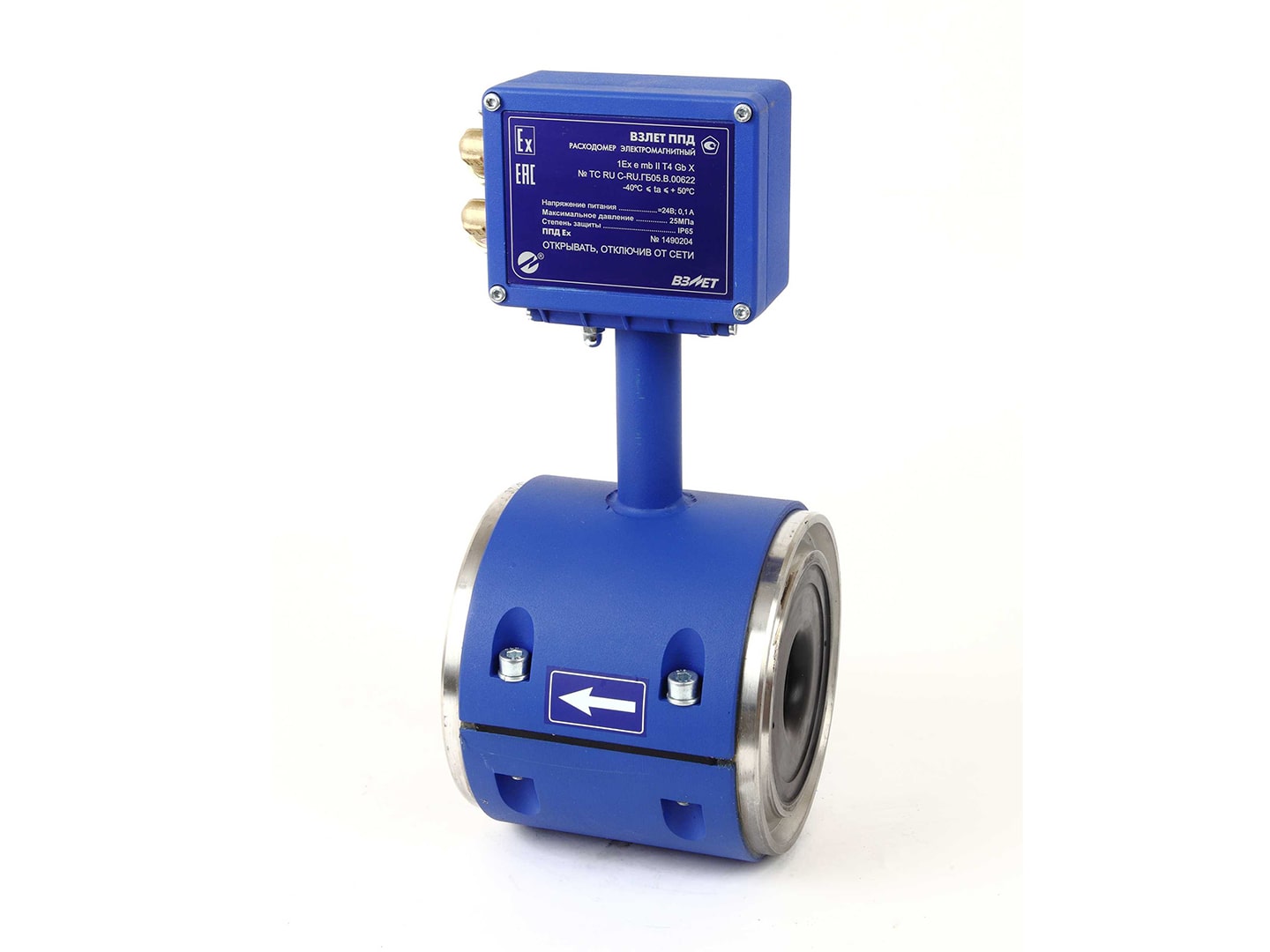

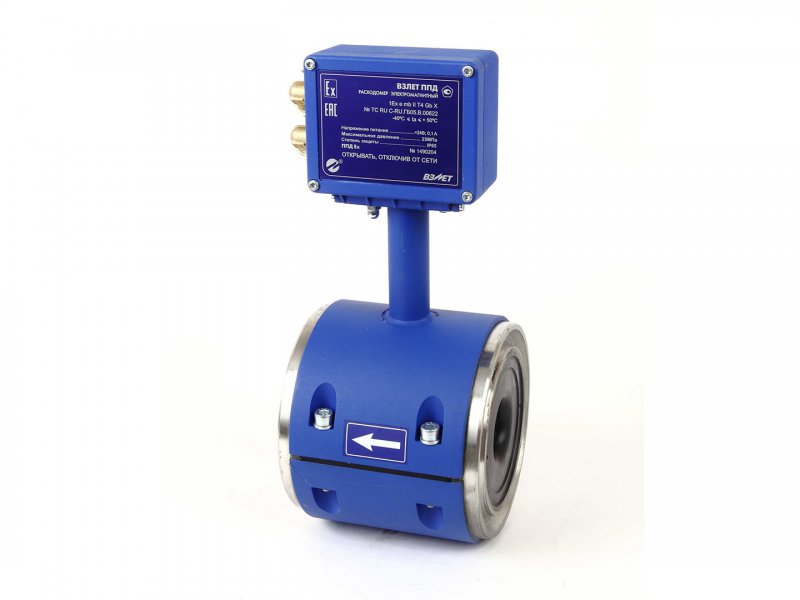

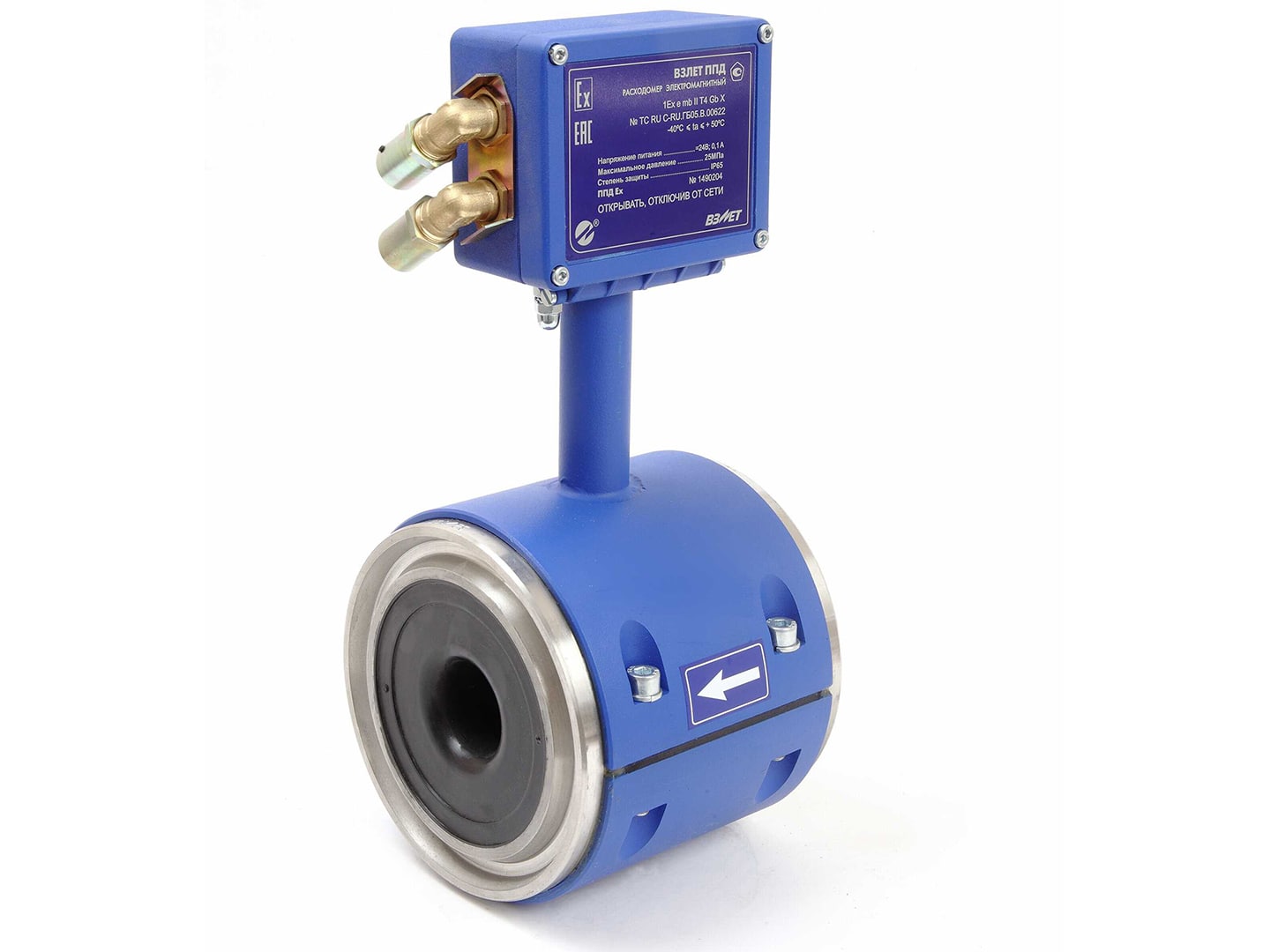

Предназначен для измерения в трубопроводах высокого давления среднего объемного расхода и объема жидких сред (минерализованной оборотной воды, пресной воды).

ППД-113, ППД-Ex – без индикатора;
ППД-213 – с индикатором.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

Относительная погрешность измерения:

  • от ±1,0 до ±2,0% - при температуре окружающей среды от 0 до 50 °С;
  • от ±2,0 до ±3,0% - при температуре окружающей среды от минус 40 до 0 °С.

Отличительные особенности:

  • полнопроходные расходомеры без потери давления на измерительном участке;
  • специальные конструкционные материалы, обеспечивающие высокую надежность в течение всего срока эксплуатации;
  • конструктивная взаимозаменяемость при монтаже с широко распространенными вихревыми расходомерами;
  • возможность использования во взрывоопасных зонах;
  • измерение расхода и объема реверсивного потока (по заказу).

Вывод информации:

  • на жидкокристаллический индикатор (для ППД-213);
  • по последовательному интерфейсу RS-485;
  • в виде импульсов с нормированным весом;
  • в виде нормированного токового сигнала (по заказу, кроме ППД-Ех).

Характеристики

Технические характеристики:

Характеристика Значение
Типоразмер расходомера, DN/DN тр* 32/50 32/100 50/100 80/100 100/100 150/150 200/250
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3 20,3 34,8 84,9 217,3 339,6 764,1 1358
Удельная проводимость жидкости, См/м не менее 5х10-4
Давление в трубопроводе, МПа не более 25
Температура окружающей среды, °С от минус 40 до 50
Степень защиты IP 65
Маркировка взрывозащиты 1Ex emb II T4 Gb X
Напряжение питания, В =24
Среднее время наработки на отказ, ч 75000
Средний срок службы, лет 8
Гарантийный срок эксплуатации, мес. 21

* DN тр — диаметр подводящего трубопровода

Массогабаритные характеристики:

DN/DN тр. 32/50 32/100 50/100 80/100 100/100 150/150 200/250
Длина проточной части 120 140 140 140 140 200 200
Высота расходомера, мм 284 341 341 362 371 426 477
Масса (не более), кг 8,0 12,0 12,2 15,2 19,2 37,5 55
