ВСКМ-90-25/32/40/50

Оборудование для механического учета расхода воды

Общедомовые крыльчатые сухоходные многоструйные счетчики воды ВСКМ-90-25/32/40/50 ( водосчетчики Ду-25…50мм) предназначены для измерения объема потребленной питьевой или технической воды с максимальной температурой 120°C (до 150°C по спецзаказу), и давлением до 1,6 МПа.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Цены

Стоимость:

 Номинальный диаметр, DN Цена, руб
10  30000
15 32000
20 33000

Описание

Универсальный счетчик воды ВСКМ-90-25/32/40/50 может применяться для измерений объемов как холодной, так и горячей воды

Счетчики воды ВСКМ 90-25, ВСКМ 90-32, ВСКМ 90-40, ВСКМ 90-50 идеальны для частных коттеджей, небольших многоквартирных домов и предприятий. Могут использоваться с водой низкого качества.

Счетчики ВСКМ-90-25…50 могут быть установлены в помещениях с повышенной влажностью, а также затапливаемых колодцах (повышенная влагозащита IP68).

За счет комплектации счетчика датчиком герконовым (мод.-ДГ) или МИД-модулем возможна интеграция автоматизированную систему сбора данных (АСКУЭ). Цена импульса: 10 литров/импульс для Ду 25, 32 и 100 литров/импульс для Ду 40, 50.

Счетчик с импульсным выходoм может использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя.

Преимущества счетчиков ВСКМ-90-25…50:

  • межповерочный интервал МПИ — 6 лет;
  • диапазон температуры воды от +5 до +150°C;
  • счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6 МПа;
  • степень защиты оболочки IP68;
  • счетчик воды ВСКМ-90-25…50 является многоструйным за счет расположения крыльчатки в чаше с коаксильными отверстиями, эта конструкция является высоконадежной, особенно в условиях резких перепадов давления и расхода;
  • длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
  • возможность интеграции счетчика в автоматизированную систему сбора данных: счетчик воды оснащен МИД-сенсором, позволяющим устанавливать МИД-Р, либо может комплектоваться импульсным выходом (ДГ);
  • полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
  • уникальное исполнение счетчика воды Ду 50 — крыльчатый фланцевый ВСКМ-90-50Ф;
  • сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
  • не требует прокладки электрических сетей – счетчик независим от источников питания;
  • высокая перегрузочная способность по расходу и давлению;
  • для удобства снятия показаний счетный механизм вращается на 350 градусов;
  • малая потеря давления;
  • минимальные затраты на установку и эксплуатацию;
  • надежная конструкционная защита от внешнего магнитного воздействия;
  • усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;
  • срок службы 12 лет.

Варианты исполнения

Варианты оснащения (модификации) счетчиков воды ВСКМ-90-25…50

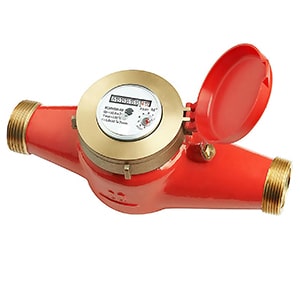

Стандартное исполнение:

ВСКМ-90-25…50 стандарт

  • проточная часть с ЛКП красного цвета или без нанесения ЛКП;
  • присоединение резьбовое;
  • счетный механизм оснащен МИД-сенсором;
  • корпус счетного механизма подготовлен для установки МИД;

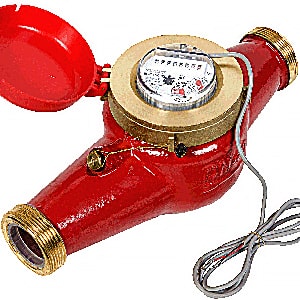

Модификация счетчика с импульсным выходом (ДГ):

ВСКМ-90-25…50 ДГ

  • стандартное исполнение;
  • датчик герконовый (МИД-сенсор отсутствует);
  • Цена импульса: 10 литров/импульс для Ду 25, 32 и 100 литров/импульс для Ду 40, 50
  • Цену импульса необходимо указывать при заказе счетчика или уточнять у Вашего менеджера.

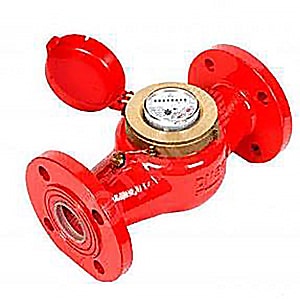

Фланцевое исполнение для ВСКМ-90-50Ф:

ВСКМ-90-25…50 фланец

  • стандартное исполнение;
  • соединительные части – фланцевые.

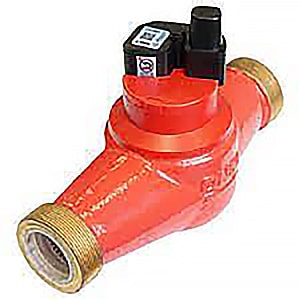

Модификация счетчика с МИД-сенсором:

ВСКМ-90-25…50 МИД-сенсор

  • стандартное исполнение;
  • счетный механизхм оснащен МИД-сенсором

Характеристики

Технические характеристики

Параметр (характеристика) счетчиков воды ВСКМ-90 Значение параметра для водосчетчиков диаметром условного прохода (Ду)
Диаметр условный, Ду 25 32 40 50
Метрологический класс* A B A B A B A B
Минимальный расход воды, qmin, м3/ч: 0,14 0,07 0,24 0,12 0,4 0,2 1,2 0,45
Переходный расход воды, qt, м3/ч: 0,35 0,28 0,6 0,48 1 0,8 4,5 3
Расход воды, м3/ч:
номинальный, qn 3,50 6 10 15
максимальный, qmax  7  12  20 30
Максимальный объем воды, м3, измеренный за:
сутки 87,5 150 250 375
месяц  2625  4500  7500  11250
Порог чувствительности, м3/ч, не более 0,02 0,03 0,04 0,045
Пределы допускаемой относительной погрешности счетчиков, %:
от qmin до qt, ±5
от qt до qmax, включительно ±2
Диапазон температуры воды, °С:
для счетчиков горячей и холодной воды от +5 до +120
для счетчиков холодной воды от +5 до +50
Номинальное давление, МПа, не более 1,6
Потеря давления на qmax, МПа, не более 0,1
 *A – при вертикальном и наклонном монтаже счётчиков;
  B, С– при горизонтальном монтаже счётчиков.

Документация и ПО

Документация

Паспорт ВСКМ-90-25/32/40/50
