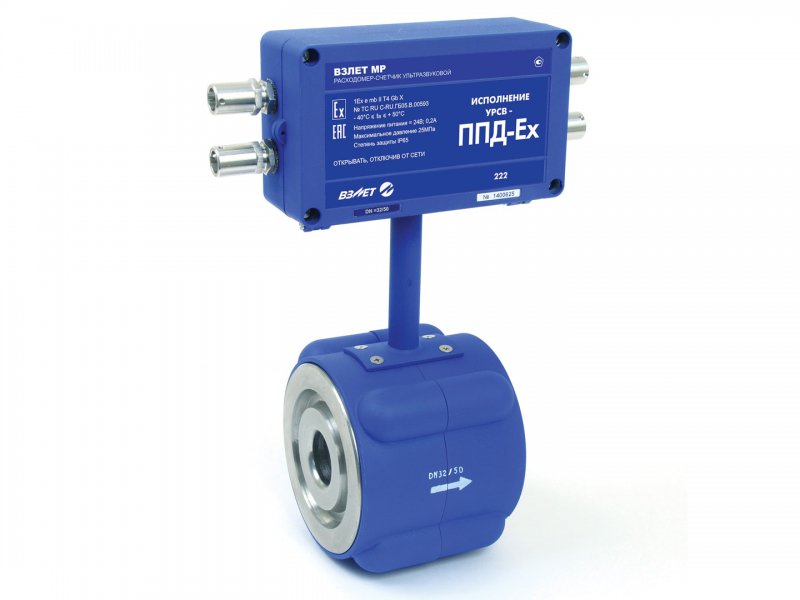

Взлет МР (УРСВ-ППД-Ех-222)

Оборудование для ультразвукового учета расхода жидкостей

Расходомер-счетчик ультразвуковой ВЗЛЕТ МР для систем поддержания пластового давления предназначен для измерения в трубопроводах высокого давления среднего объемного расхода и объема жидких сред (минерализованной оборотной воды, пресной воды).

Основная сфера применения - системы поддержания пластового давления на нефтепромыслах, во взрывоопасных зонах.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

Относительная погрешность измерения:

 - УРСВ-ППД-Ex-222 – ±(0,7 + 0,2/V*)

 *v скорость потока, м/с

Отличительные особенности:

  • полнопроходные расходомеры без потери давления на измерительном участке;
  • отсутствие влияния на процесс измерения токопроводящего осадка;
  • специальные конструкционные материалы, обеспечивающие высокую надежность в течение всего срока эксплуатации;
  • конструктивная взаимозаменяемость при монтаже с широко распространенными вихревыми расходомерами.

Вывод информации:

  • по последовательному интерфейсу RS-485;
  • в виде импульсов с нормированным весом.

Характеристики

Технические характеристики

Характеристика Значение
Типоразмер расходомера, DN/DN тр*, мм 32/50 50/100 100/100
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч 34,8 84,9 339,6
Наименьшийий измеряемый средний объемный расход жидкости, Qv наим, м3/ч 0,35 0,85 3,4
Давление в трубопроводе, МПа не более 25
Температура окружающей среды, °С от минус 40 до 50
Степень защиты IP65
Маркировка взрывозащиты 1 Ex emb II T4 Gb X
Напряжение питания, В =24
Среднее время наработки на отказ, ч 75 000
Средний срок службы, лет 8
Гарантийный срок эксплуатации, мес. 21

Документация и ПО

Документация

Руководство по эксплуатации
12 января 2022, 4.08 MB
Список ModBus-регистров
30 июля 2015, 321 KB
Протокол Modbus
09 июля 2015, 215 KB
Протокол Modbus (Стандарт данных)
09 июля 2015, 64 KB
Протокол Modbus (Приложение 1)
09 июля 2015, 66 KB


Программное обеспечение

Универсальный Просмотрщик (УП) + пакет мониторов
17 мая 2022, 15.29 MB


Сертификаты

Сертификат об утверждении типа средств измерений БЕЛАРУСЬ до 24.10.2024
15 июля 2020, 496 KB
Сертификат Казахстана
03 марта 2017, 243 KB
Сертификат соответствия на взрывозащищенное исполнение до 30.12.2024
10 января 2020, 2.58 MB
Разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение до 21.07.2016
24 декабря 2012, 627 KB
Взлет МР - сертификат Армении об утверждении типа средств измерений до 14.12.2026
16 декабря 2021, 1.54 MB
Сертификат УКРАИНЫ
24 декабря 2012, 532 KB
Гигиенический сертификат (Экспертное заключение №608)
20 сентября 2019, 1.17 MB
Свидетельство об утверждении типа РОССИИ до 24.10.2024
04 декабря 2019, 800 KB
Описание типа средства измерений
04 декабря 2019, 3.92 MB
Сертификат о признании утверждения типа средств измерений в Кыргызской Республике до 24.10.2024
24 июня 2021, 2.75 MB
МР - Декларация ТР ТС 032 Завод Взлет до 29.07.2026
02 августа 2021, 224 KB
МР - Декларация ТР ТС 032 Взлет до 29.07.2026
02 августа 2021, 218 KB
МР - Сертификат промышленной безопасности до 18.07.2025
20 июля 2022, 867 KB
ВЗЛЕТ МР Декларация ТР ТС 004, 020 АО «Взлет» до 14.09.2025
20 октября 2020, 356 KB
ВЗЛЕТ МР Декларация ТР ТС 004, 020 ООО «Завод Взлет» до 14.09.2025
20 октября 2020, 363 KB
МР Сертификат соответствия (сейсмика) АО Взлет до 16.11.2023
19 ноября 2020, 599 KB

Карта заказа

Карта заказа
26 мая 2020, 39 KB
