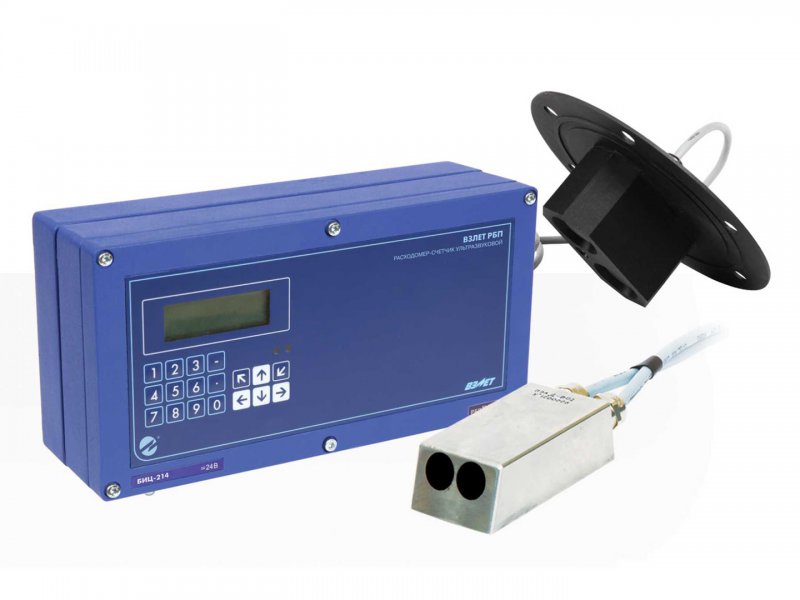

Предназначен для автоматического измерения объемного расхода, объема, уровня различных жидкостей с широким спектром физико-химических свойств в безнапорных трубопроводах, открытых водоводах и лотках. Может применяться в технологических процессах промышленных предприятий, на очистных сооружениях, в канализационных сетях, системах экологического мониторинга, системах АСУ ТП и т.д

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Цены

Стоимость:

 Номинальный диаметр, DN Цена, руб
10  30000
15 32000
20 33000

Описание

Измерение расхода производится прогрессивным методом «площадь-скорость», основанном на одновременном измерении уровня и скорости потока с последующей математической обработкой результатов. Измерение скорости потока производится допплеровским методом.
Для работы с прибором разработано специализированное программное обеспечение для расчета расходной характеристики измерительного участка с учетом его параметров (геометрия, шероховатость и т.д.) с последующей загрузкой расходной характеристики непосредственно в прибор.

Отличительные особенности:

  • непосредственное измерение скорости потока погружным ультразвуковым допплеровским датчиком с встроенным термометром;
  • бесконтактное измерение уровня ультразвуковым датчиком с уменьшенной зоной нечувствительности и встроенным термометром;
  • возможность проведения измерений при наличии подпора;
  • возможность проведения измерений при изменении направления потока;
  • повышение точности измерения уровня и скорости за счет коррекции температурных изменений скорости звука в воздухе и жидкости;
  • снижение требований к параметрам измерительного участка, в том числе уменьшение длины прямолинейных участков.

Вывод информации:

  • на жидкокристаллический индикатор;
  • в виде частотный и/или импульсных сигналов (по заказу);
  • в виде нормированного токового сигнала (по заказу);
  • по интерфейсу Ethernet (по заказу);
  • по интерфейсу RS-232/RS-485;
  • в виде срабатывания логических выходов.

*Взлет РБП не доступен к заказу с 1 марта 2021

Характеристики

Технические характеристики

Характеристика Значение
Диапазон измерения скорости потока, м/с от минус 1,5 до 5
Диапазон измерения уровня, м 0,03-4
Погрешность измерения объемного расхода и объема, % не более ±4,0
Номинальное напряжение питания постоянного тока, В =24
Потребляемая мощность, Вт не более 20
Гарантийный срок эксплуатации, мес. 21
