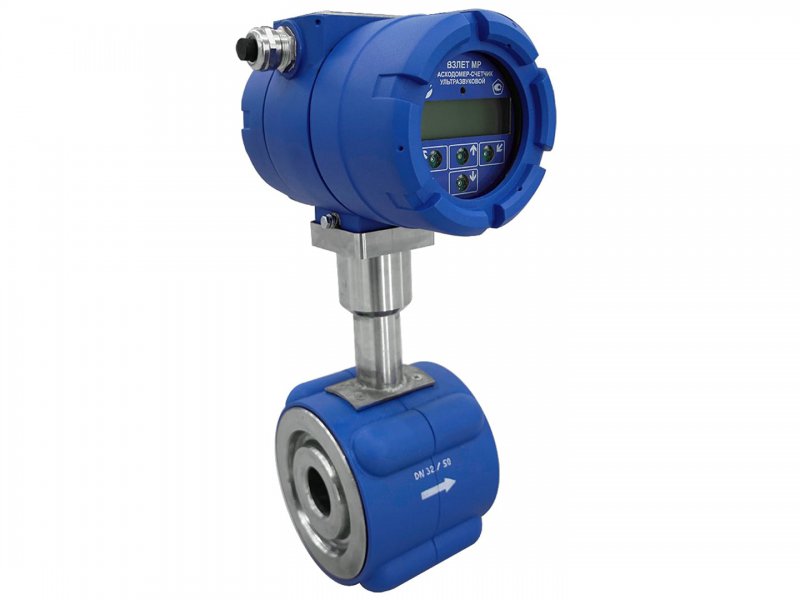

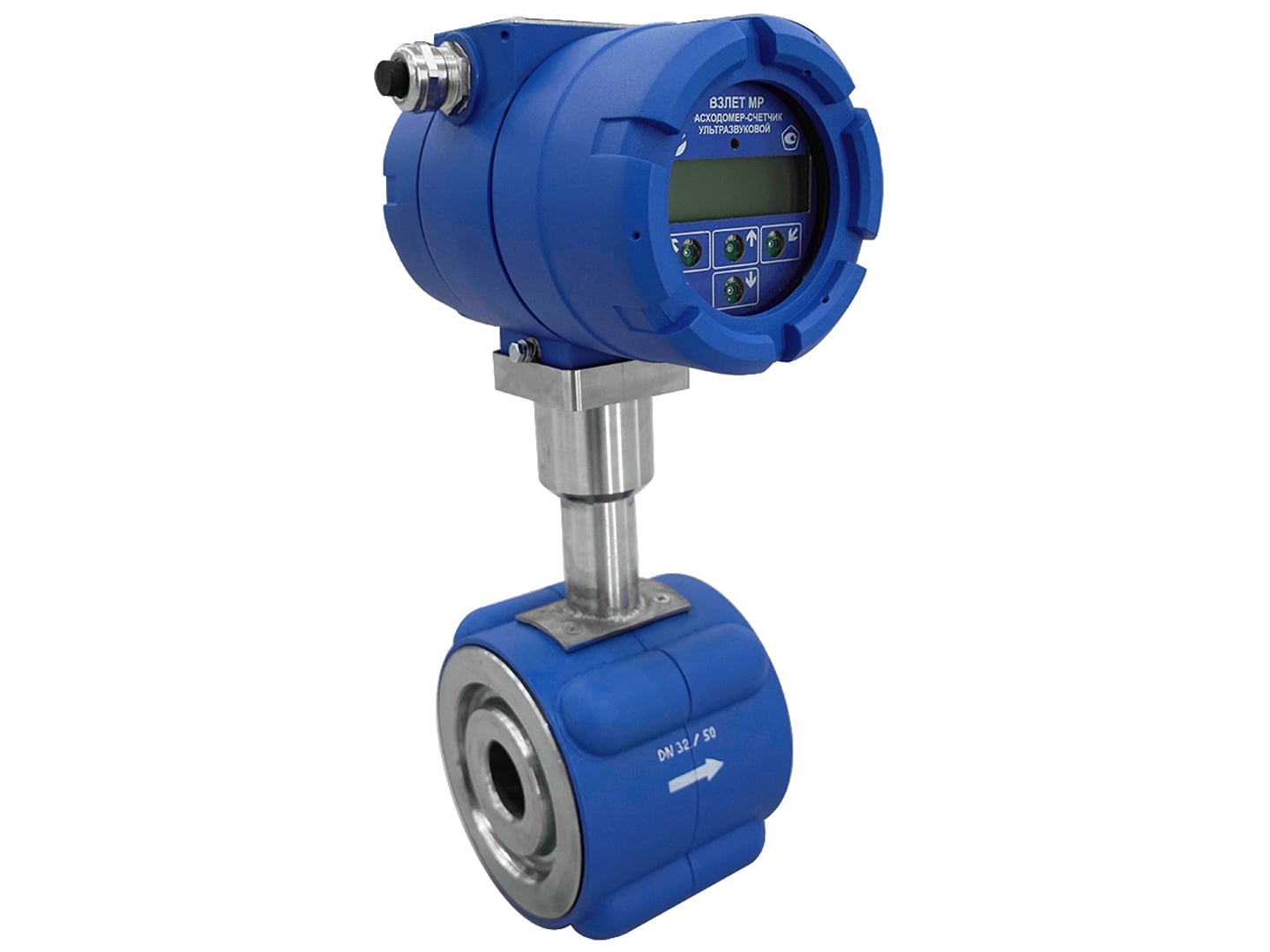

Предназначен для измерения в трубопроводах высокого давления среднего объемного расхода и объема жидких сред (минерализованной оборотной воды, пресной воды).

Основная сфера применения - системы поддержания пластового давления на нефтепромыслах, во взрывоопасных зонах.



Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

Маркировка взрывозащиты:

  • 1Ex d [ib] IIC T6 ...Т3 Gb X

Тип присоединения:

  • сэндвич

Отличительные особенности:

  • значительное улучшение эксплуатационных характеристик за счет применения инновационной электроники и цифровой обработки сигнала;
  • простота установки и эксплуатации;
  • измерение объема и расхода реверсивного потока;
  • наличие режима дозирования объема.

Вывод информации:

  • на жидкокристаллический индикатор;
  • в виде импульсов с нормированным весом на два универсальных выхода;
  • гальванически развязанный токовый выход 4-20 мА;
  • по интерфейсу RS-485 (ModBus), HART.

Характеристики

Технические характеристики

Относительная погрешность измерения расхода (объема), %, не более±0,8+ 0,1/v*

Характеристика Значение
Типоразмер расходомера, DN/DN тр*, мм 32/50 32/100 50/80 50/100 80/100 100/100 100/150
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч 30,6 30,6 74,8 74,8 191,7 299,5 299,5
Наименьшийий измеряемый средний объемный расход жидкости, Qv наим, м3/ч 0,24 0,24 0,59 0,59 1,5 2,35 2,35
Диапазон температуры жидкости, °С от минус 30 до 130 (до 160 по заказу)
Температура окружающей среды, °С от минус 30 до 50 (от минус 60 при использовании термочехла)
Давление в трубопроводе, МПа до 25

Степень защиты

IP67
Глубина архивов измерительной информации, записей:
- часового
- суточного
- месячного
- интервального
- дозирования
1440
60
48
14 400
512
Напряжение питания, В =24
Потребляемая мощность, Вт не более 8,5
Срок службы, лет 25
Гарантийный срок эксплуатации, мес. 25

* - v скорость потока м/с

Массогабаритные характеристики

DN/DN тр 32/50 32/100 50/100 80/100 100/100 100/150
Длина проточной части, мм 120 140 140 140 140 140
Высота расходомера, мм 290 345 345 356 455 455
Масса (не более), кг 18 30 28 32 37 37
