Доступное решение для использования на большинстве объектов для абонентского учета тепла с точностью, регламентируемой для коммерческого учета.

Обладает повышенной защитой от несанкционированного доступа.

Является лучшим в своем классе решением для общедомового коммерческого учета с возможностью включения в систему диспетчеризации.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

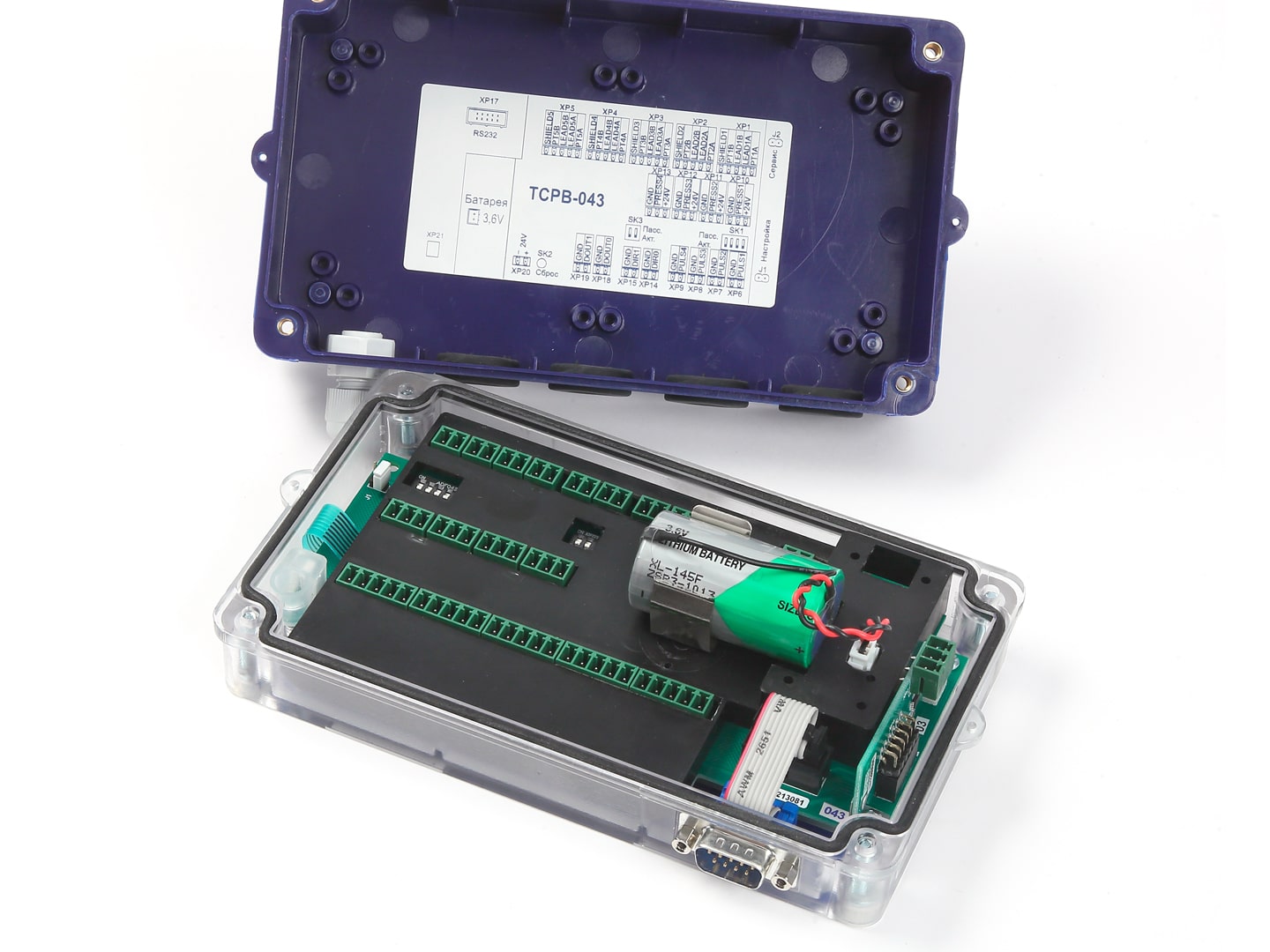

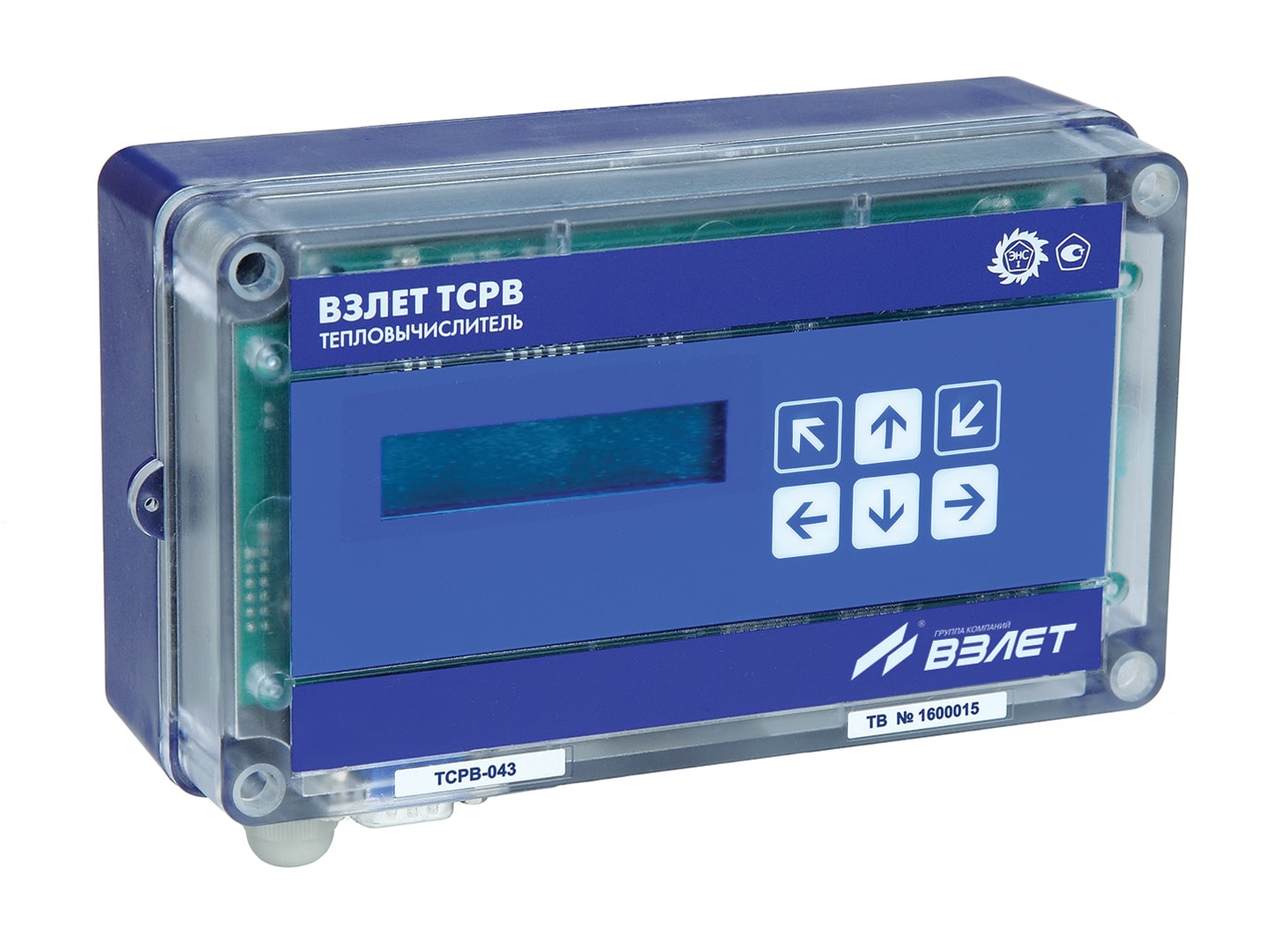

Теплосчетчик – регистратор ВЗЛЕТ ТСР-М исполнения ТСР-043 комплектуется на базе тепловычислителя ВЗЛЕТ ТСРВ исполнения ТСРВ-043, ниже приведены его характеристики.

Теплосчетчик с комбинированным питанием от источника постоянного тока напряжением +24В и резервным источником от встроенной батареи 3,6 В.

Функциональные возможности:

  • гибкая программная настройка конфигурации измерительной системы;
  • расчет тепловой энергии в 4-х трубопроводах и для трех теплосистем в одном архиве;
  • удобство монтажа и замены батареи резервного питания;
  • архивация интегральных счетчиков тепла, массы (объема), общего времени наработки прибора нарастающим итогом;
  • возможность измерений температуры холодной воды или наружного воздуха;
  • контроль питания датчиков расхода;
  • программное задание условий НС и реакций теплосчетчика на них.

Отличительные особенности:

  • возможность работы теплосчетчика от встроенной батареи питания с энергонезависимыми расходомерами на весь срок межповерочного интервала (без датчиков давления);
  • наличие двух программируемых дискретных входов с возможностью выбора настройки: импульсный вход; направление потока теплоносителя (реверс); пустая труба;
  • возможность гибкой настройки задания условий и реакций до 22 НС по трем теплосистемам.

Вывод информации:

  • на жидкокристаллический индикатор;
  • по последовательному интерфейсу RS-232/RS485.

Характеристики

Технические характеристики

Характеристика Значение
Количество каналов измерения: расхода/ температуры/ давления до 6 /до 5 / до 4
Количество контролируемых теплосистем до 3
Номинальный диаметр, DN от 10 до 5 000
Диапазон измерения среднего объемного расхода, м3 от 0,01 до 1 000 000
Диапазон измерения температуры, °С от минус 50 до 180
Относительная погрешность измерения количества тепла, % не более ±5,0
Температура окружающей среды для тепловычислителя, °С от 5 до 50
Длина линии связи между тепловычислителем и первичными преобразователями, м до 300
Глубина архивов измерительной информации, записей:
- часового
- суточного
- месячного

1440 (60 суток)
186 (6 месяцев)
48 (4 года)
Питание тепловычислителя внешнее питание =24В, встроенная батарея 3,6В
Ресурс работы батареи, лет 4
Средняя наработка на отказ, ч 75 000
Средний срок службы, лет 12
Гарантийный срок эксплуатации тепловычислителя, лет 6
Масса тепловычислителя, кг не более 1
Габаритные размеры тепловычислителя, мм 190´125´80
Способ крепления на DIN-рейку
