Взлет ТСР-М (ТСР-027)

Внесен в отраслевой каталог средств измерений ОАО «Газпром».
Специальное исполнение теплосчетчика-регистратора для сложных условий эксплуатации с упрощенной настройкой.

Предназначен для измерения, индикации, регистрации параметров теплоносителя и тепловой энергии, а также других параметров в 3-х независимых системах при общем количестве трубопроводов до 6-ти в сложных условиях эксплуатации.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок

Описание

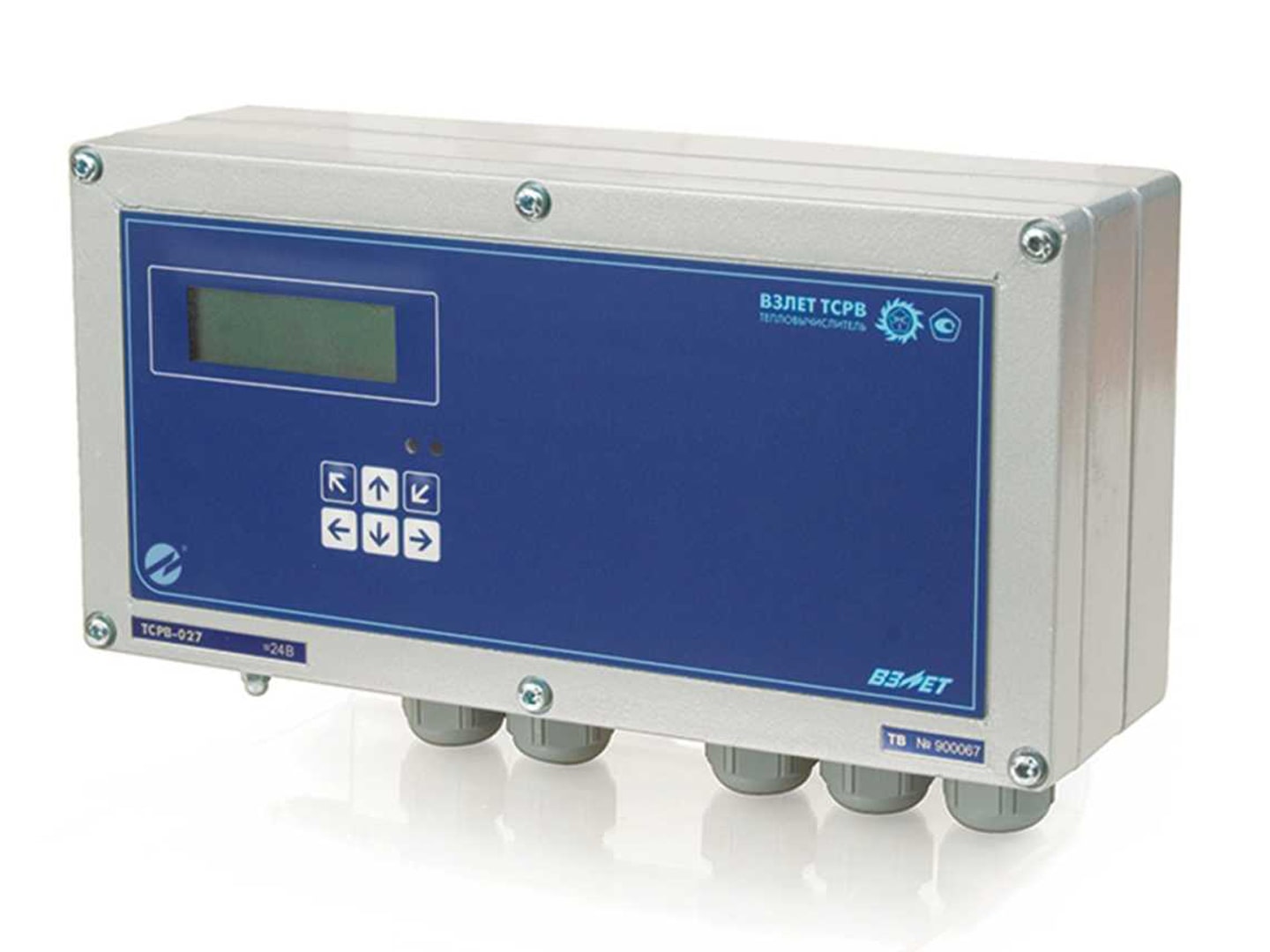

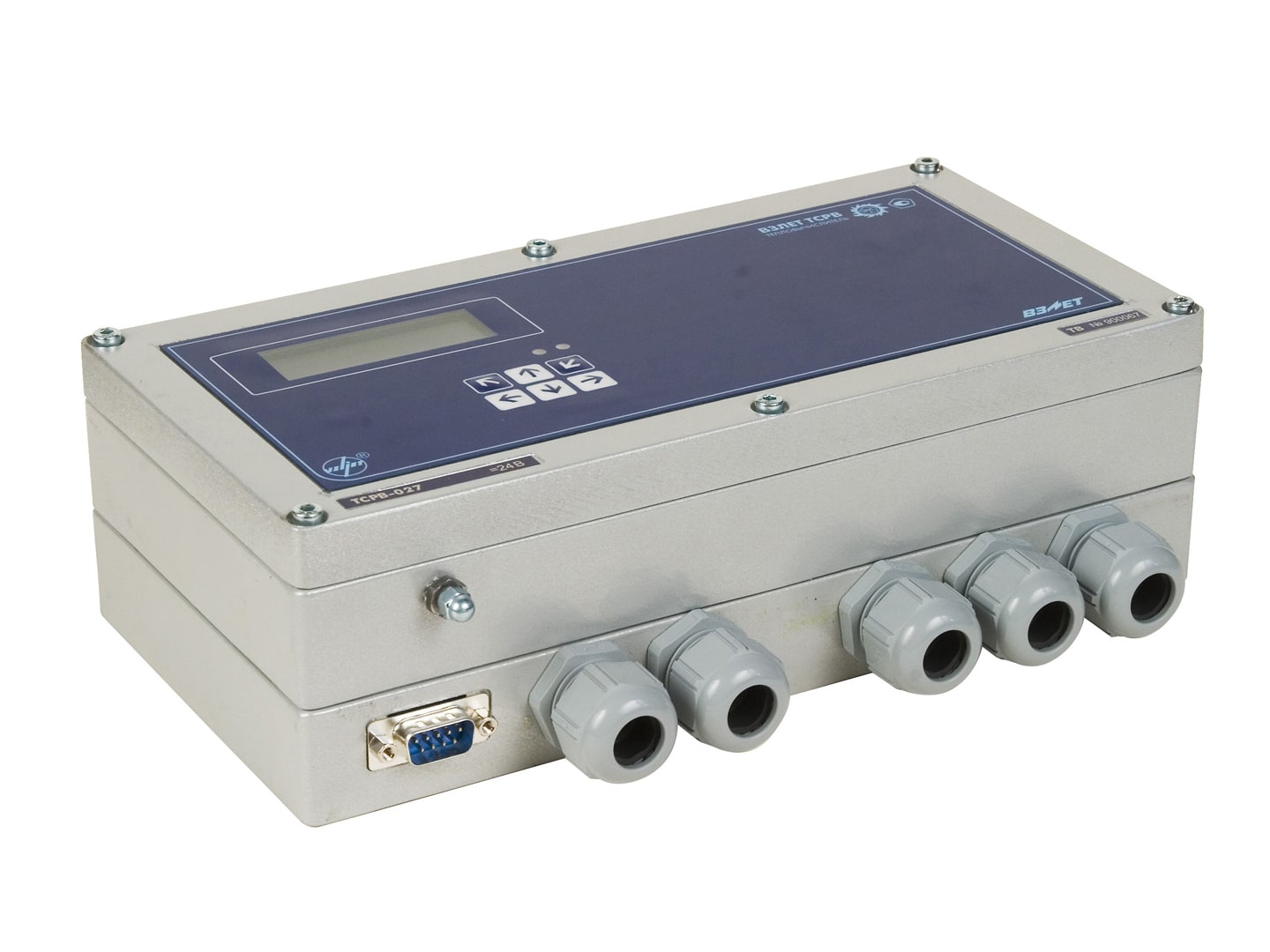

Теплосчетчик-регистратор ВЗЛЕТ ТСР-М исполнений ТСР-027 комплектуется на базе тепловычислителя ВЗЛЕТ ТСРВ (включен в Государственный реестр средств измерений за № 27010-04) исполнения ТСРВ-027, ниже приведены его характеристики.

Функциональные возможности:

конфигурирование до 6-ти трубопроводов в 3-х теплоситемах;
гибкая программная настройка конфигурации измерительной схемы;
программное задание формулы расчета результирующего количества тепла для трех теплосистем и его архивация;
регистрация в журнале действий оператора;
отображение всей текущей измерительной и архивной информации на индикаторе прибора;
отображение зафиксированных нештатных состояний теплосистемы на индикаторе прибора.
расчет суммарного количества тепловой энергии по всем теплосистемам.

Отличительные особенности

корпус тепловычислителя выполнен из литого алюминия;
наличие входа сигнала автореверса;
наличие многоуровневой защиты архивных и установочных данных от несанкционированного доступа;
возможность питания расходомеров и датчиков давления от тепловычислителя;
возможность демонтажа прибора для проведения поверки без отключения кабелей связи;
базовая комплектация электромагнитными расходомерами ВЗЛЕТ ЭР исполнений ЭРСВ-440Л/Ф с широким динамическим диапазоном.

Вывод информации:

на жидкокристаллический индикатор;
по последовательному интерфейсу RS-232/RS-485;
в виде импульсной последовательности или логических сигналов;
по интерфейсу Ethernet (по заказу).

Характеристики

Технические характеристики

Характеристика	Значение
Количество каналов измерения: - расхода - температуры - давления	до 6 до 6 до 6
Количество контролируемых теплосистем	до 3
Количество входов подключения сигнала направления потока (автореверса)	1
Диаметр условного прохода, Dy, мм	от 10 до 5 000
Диапазон измерения среднего объемного расхода, м³/ч	от 0,01 до 1 000 000
Диапазон измерения температуры, ⁰C	от минус 50 до 180
Диапазон измерения давления, МПа	от 0 до 2,5
Относительная погрешность измерения количества тепла, %	не более ±5,0
Температура окружающей среды для тепловычислителя, ⁰C	от 5 до 50
Длина линии связи между тепловычислителем и первичными преобразователями, м	до 300
Глубина архивов измерительной информации, записей: - часового - суточного - месячного	1500 (62,5 суток) 366 48
Степень защиты	IP54
Питание тепловычислителя	=24В
Мощность тепловычислителя, Вт	не более 2,5
Средняя наработка на отказ, ч.	75 000
Средний срок службы, лет	12
Гарантийный срок эксплуатации тепловычислителя, мес.	28
Масса тепловычислителя, кг	не более 3
Габаритные размеры тепловычислителя, мм	250х154х105
Способ крепления	на DIN-рейку
