Предназначен для контроля и автоматического управления параметрами теплоносителя, подаваемого в системы отопления (СО), горячего водоснабжения (ГВС), вентиляции и кондиционирования с целью оптимизации теплопотребления промышленных, общественных и жилых зданий, а также создания комфортных условий внутри помещений обслуживаемых зданий при минимальных энергозатратах.

Является изделием полной заводской готовности. Совместно с модулями ВЗЛЕТ УУТЭ могут эффективно применяться для организации автоматизированной системы управления и учета энергоресурсов.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

ВЗЛЕТ АТП имеют большой положительный опыт эксплуатации не только в многоквартирных домах и объектах социального значения по всей России, но и на инфраструктурных и промышленных объектах таких гигантов, как ПАО «Газпром», АО «РЖД», ПАО «ГМК «Норильский Никель», концерн «Росатом», ПАО «НК «Роснефть».

ВЗЛЕТ АТП изготавливается по индивидуальным техническим требованиям заказчика в соответствии со сводом правил СП 41-101-95 «Проектирование тепловых пунктов» и требованиями других нормативных документов.
Модульное исполнение имеет сертификат соответствия РФ №C-RU.ME05.B00018, а также
сертификат соответствия в системе добровольной сертификации ГАЗПРОМСЕРТ № ГО00.RU.1348.Н00054.

Функциональные возможности:

  • автоматическое поддержание графика температуры теплоносителя, в пределах санитарных норм, с учетом температуры наружного воздуха, времени суток и рабочего календаря, тепловой инерции стен здания;
  • автоматическая подпитка систем отопления и вентиляции при независимой схеме присоединения с химводоподготовкой подпиточной и водопроводной воды;
  • обеспечение необходимого давления теплоносителя и циркуляции в сетях потребителей;
  • измерение и контроль параметров теплоносителя, а также защита систем отопления, вентиляции, кондиционирования и ГВС от превышения значений параметров теплоносителя (давления, температуры) сверх допустимых норм, от гидроударов и перегрева;
  • автоматическое управление циркуляционными насосами, обеспечивающее защиту от заиливания в летний период и защиту от «сухого» хода.

Отличительные особенности:

  • полное исполнение всего производственного цикла «под ключ» - проектирование, производство, монтаж, сдача в эксплуатацию и последующее сервисное обслуживание;
  • все работы производятся в заводских условиях на современном высокотехнологичном оборудовании;
  • оборудование и комплектующие от ведущих отечественных и зарубежных производителей - Взлет, Danfoss, Broen, LDM, Naval, Verker, Grundfos, Wilo, DAB, АДЛ, ЭТРА, РоСВЕП и другие);
  • 100% контроль качества;
  • поставка в любую точку России;
  • расширенная заводская гарантия;
  • уменьшение (по сравнению с монтажом «по месту») стоимости и сроков выполнения работ на объекте;
  • широкий диапазон исполнений - от тепловых пунктов малых нагрузок до центральных тепловых пунктов контейнерного исполнения;
  • возможность нестандартного исполнения для проектов любой сложности;
  • варианты исполнения: модульные конструкции узлов, комплект оборудования россыпью для монтажа по месту;
  • сохранение пропускной способности и безаварийной работы тепловых сетей, вне зависимости от их температурного режима;
  • снижение пиковых нагрузок на источники теплоснабжения за счет использования ряда оригинальных решений;
  • применение различных методов регулирования подачи и поддержания температурного графика теплоносителя в СО;
  • выравнивание температуры внутри отапливаемых помещений при резких перепадах температуры наружного воздуха;
  • контроль и управление режимами теплопотребления как в автоматическом, так и в ручном режимах;
  • дистанционный контроль и автоматизированный сбор информации о потреблении тепловой энергии, теплоносителя и водопроводной воды, а также оповещение на объектах с выводом всей информации на пункт диспетчеризации.

Вывод информации:

  • на жидкокристаллический индикатор;
  • по последовательному интерфейсу RS-485, RS-232;
  • на диспетчерский компьютер через среду сотовой связи и Интернет.

Состав ВЗЛЕТ АТП:

Основные узлы:

  • узел приготовления теплоносителя для системы ГВС и циркуляции ГВС;
  • узел приготовления теплоносителя для системы отопления;
  • узел подпитки системы отопления (для независимой схемы присоединения СО к тепловой сети);
  • щит электроуправления или автоматические выключатели (в отдельном боксе);
  • регулятор отопления ВЗЛЕТ РО-2М;

Дополнительные узлы (по отдельному заказу):

  • узел ввода тепловой сети;
  • узлы присоединения (коллекторы) систем отопления и ГВС;
  • узел водоподготовки системы ГВС;
  • оборудование для заполнения, промывки и опорожнения СО;
  • коммерческий узел учета тепловой энергии, теплоносителя, ХВС и контроллер напора в трубопроводе ХВС;
  • адаптер сигналов АССВ-030 или АСЕВ-040 и программное обеспечение ВЗЛЕТ СП в составе информационно-измерительной системы ВЗЛЕТ ИИС для выполнения функций диспетчеризации.

Характеристики

Технические характеристики ВЗЛЕТ АТП:

Характеристика Значение
Давление в подающем трубопроводе ТС, МПа до 1,6
Давление в обратном трубопроводе ТС, МПа до 1,0
Температура теплоносителя в подающем трубопроводе ТС,°С от 5 до 150
Температура теплоносителя в обратном трубопроводе ТС,°С от 5 до 75
Температура окружающей среды в помещении теплового пункта,°С от 5 до 55
Напряжение питания от сети переменного тока ~220/~380В 50Гц
Потребляемая мощность, кВА  *
Режим работы  постоянный

 * - значение принимается в зависимости от принципиальной схемы

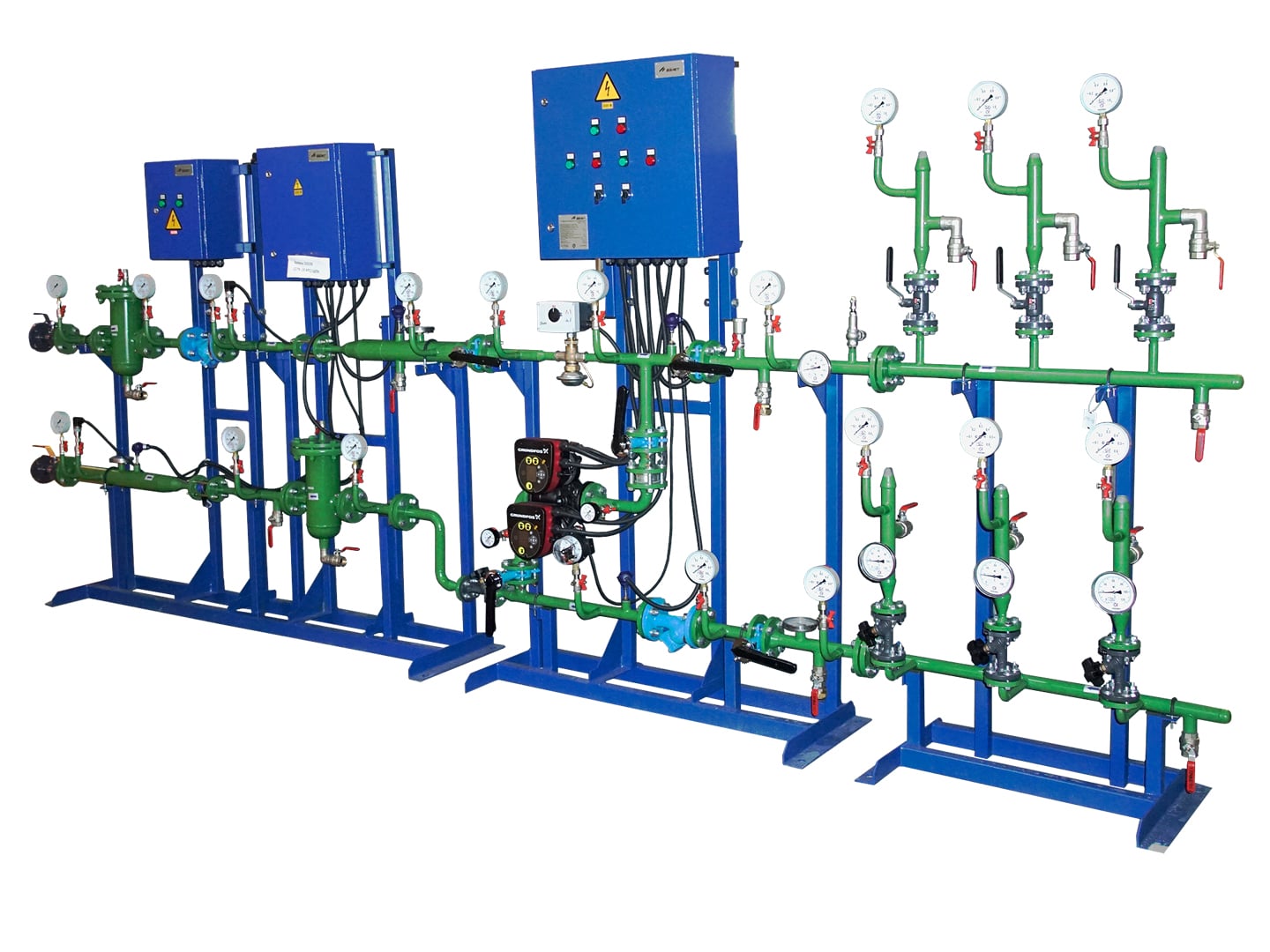

Стандартные модуля автоматизированного теплового пункта ВЗЛЕТ АТП:

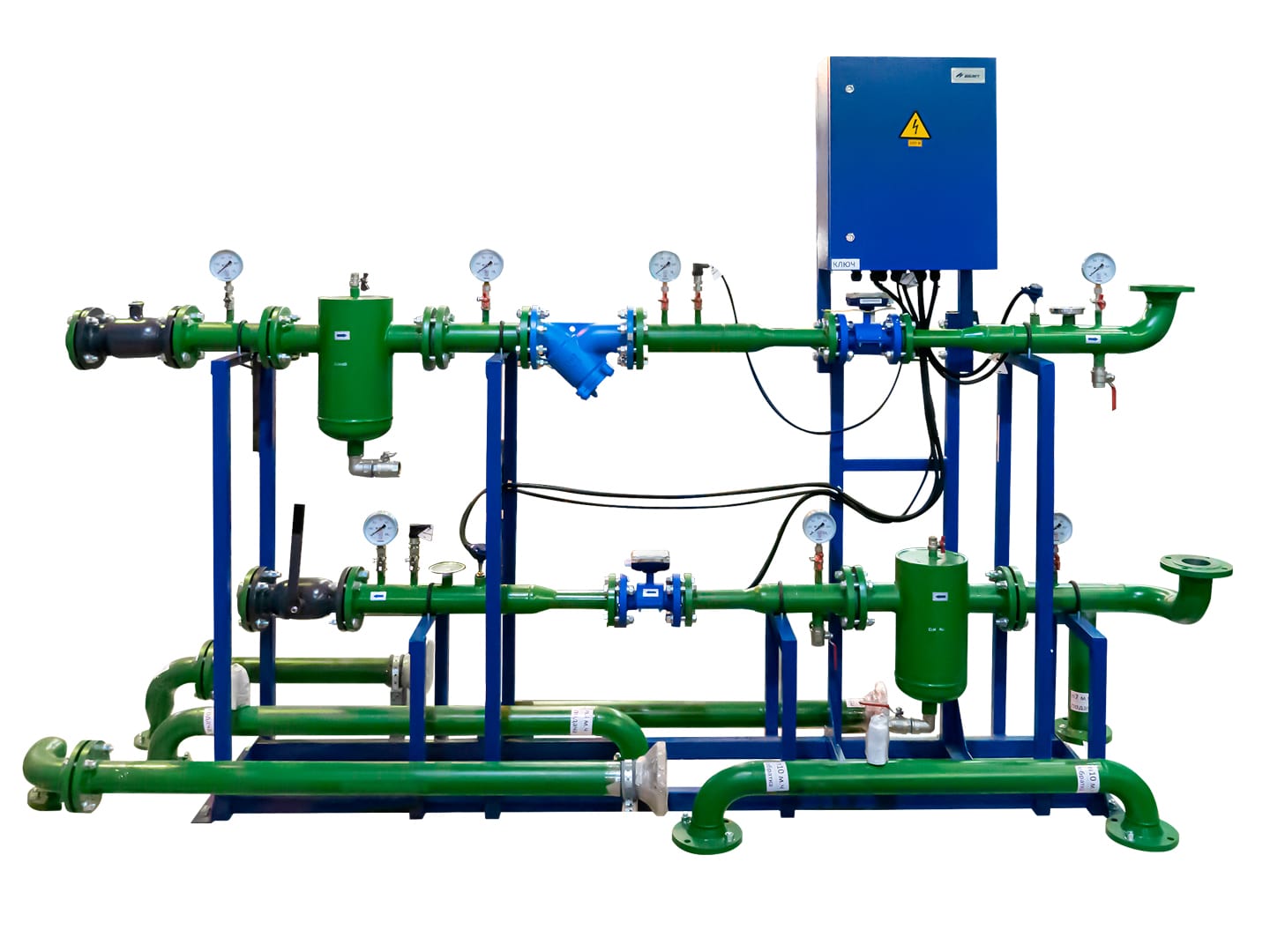

Модуль ввода и УУТЭ

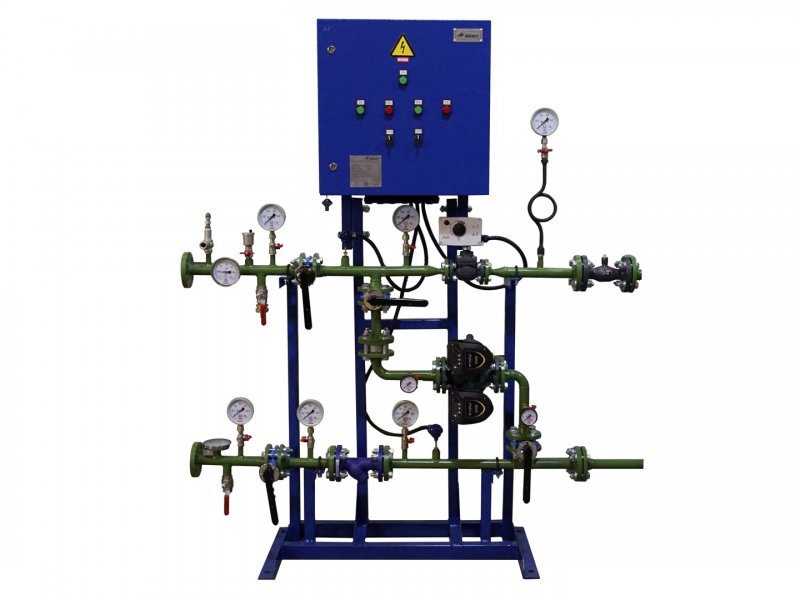

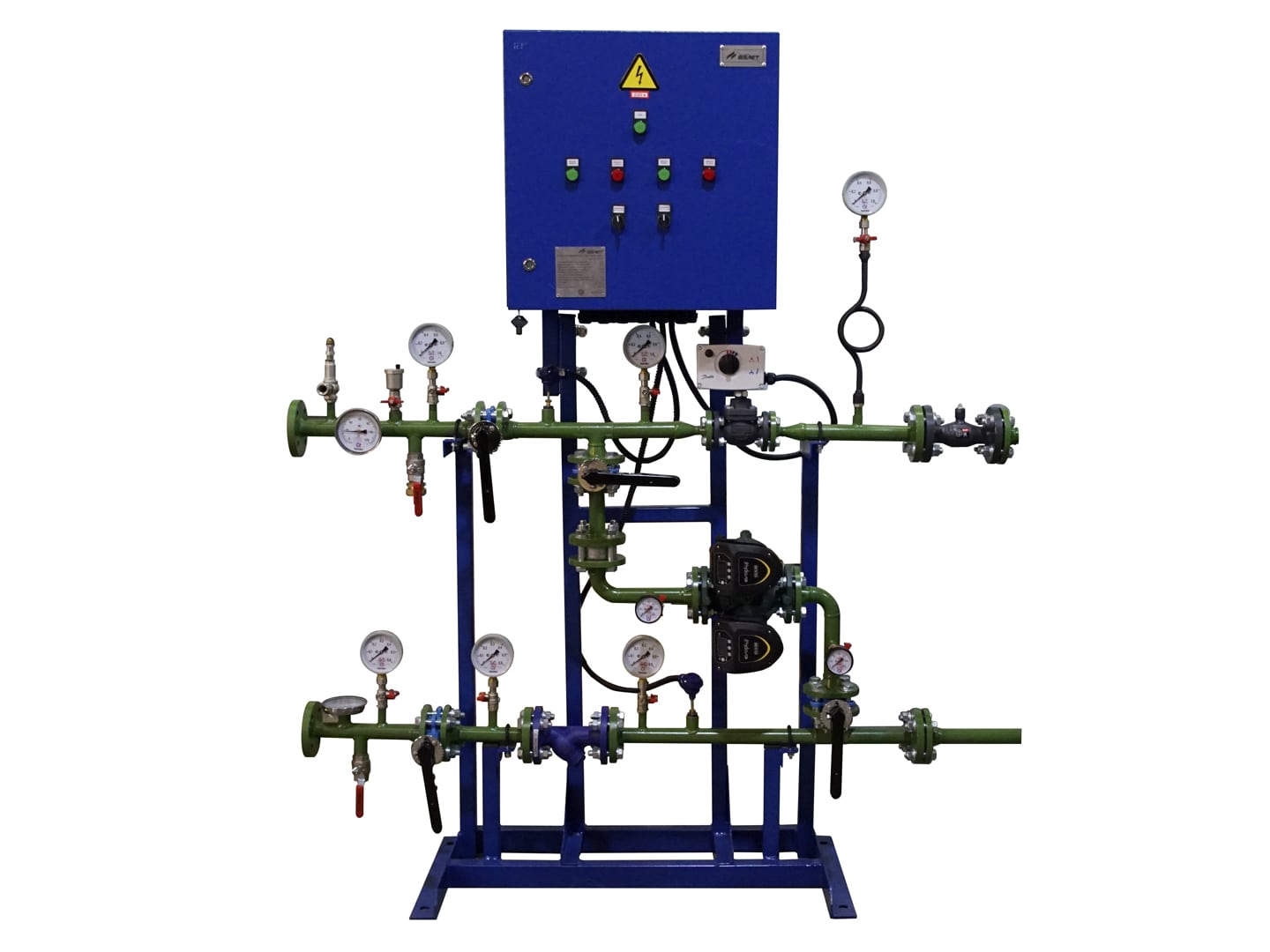

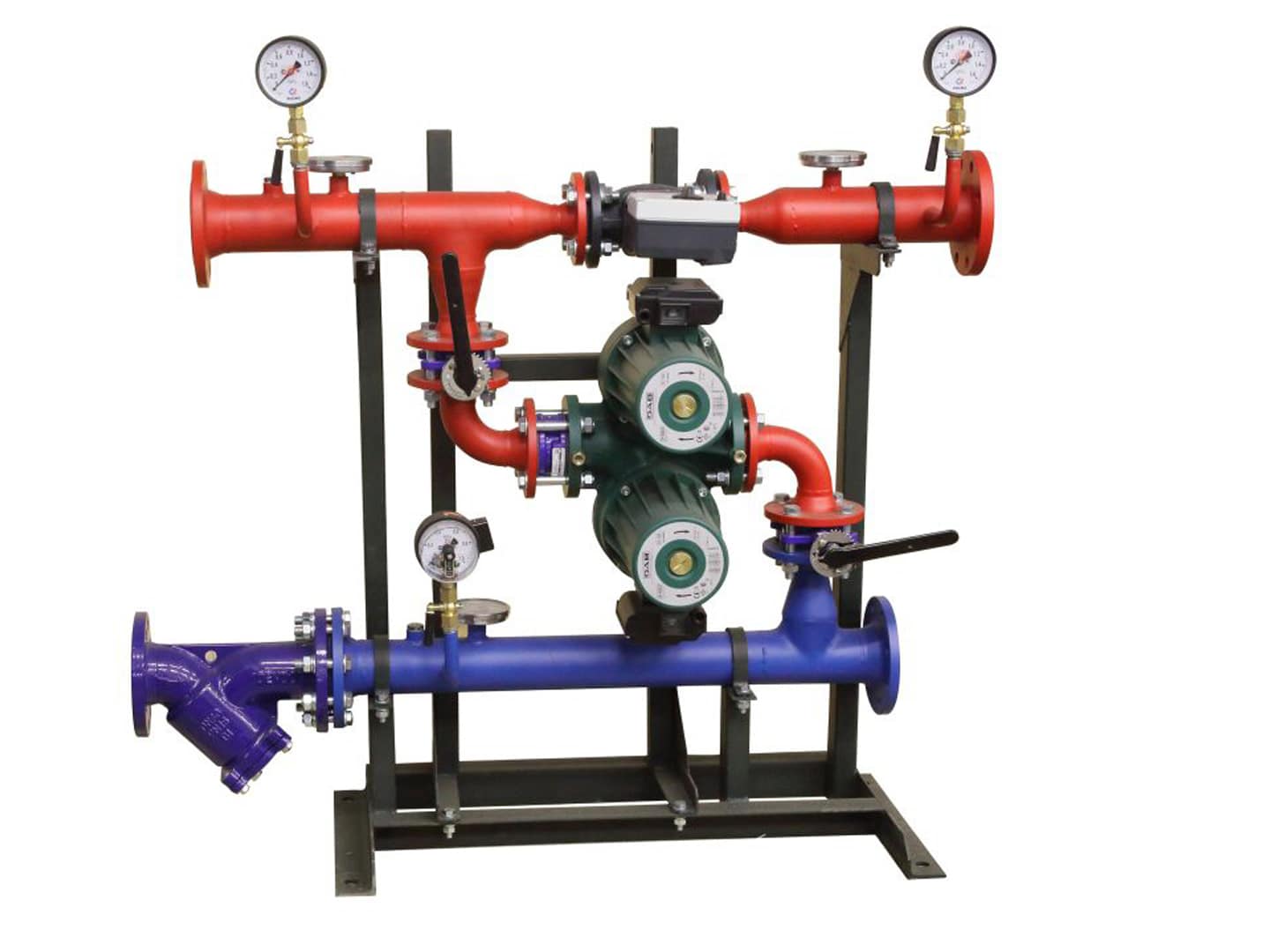

Модуль системы отопления (зависимый)

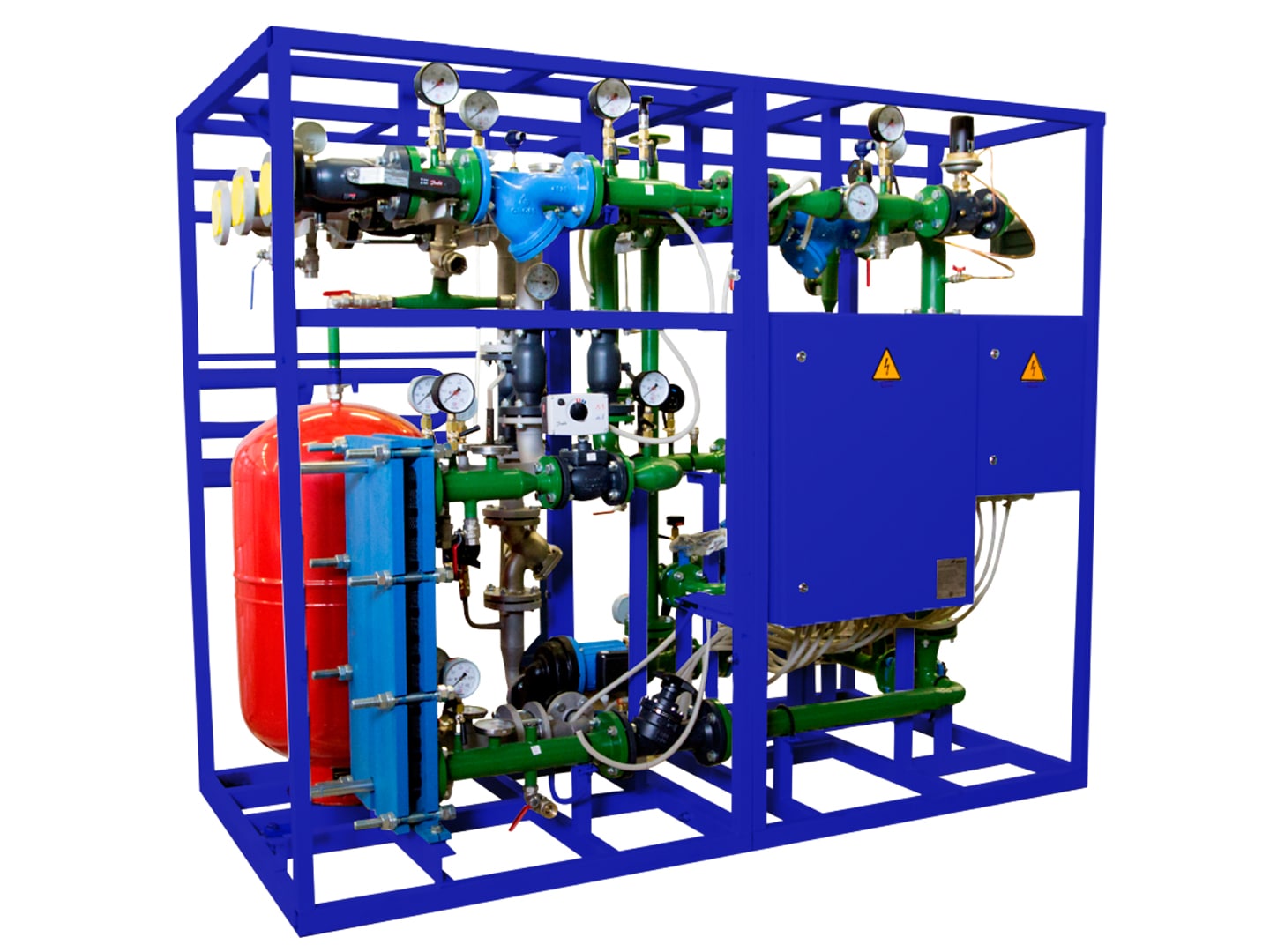

Модуль системы отопления (независимый 1 теплообменник)
Модуль системы отопления (независимый 2 теплообменник)
Модуль системы ГВС (независимый)
