Предназначены для питания измерительной аппаратуры в условиях промышленной эксплуатации.

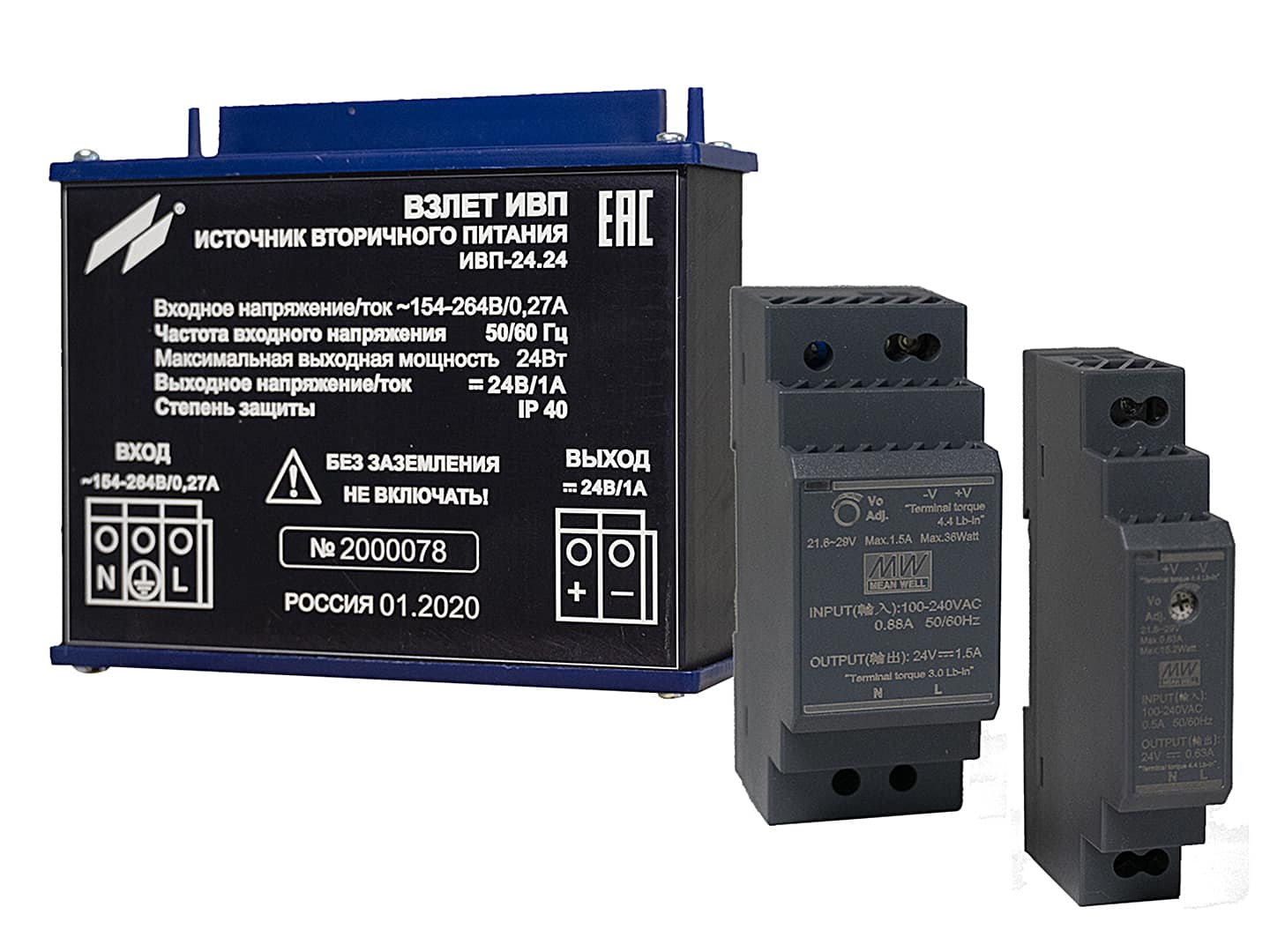

В приборах ГК ВЗЛЕТ в зависимости от требуемой мощности потребления могут использоваться источники вторичного питания HDR-15-24 (15 Вт), HDR-30-24 (30 Вт) и Взлет ИВП-ИВП-24.24(24 Вт).

HDR-15-24, HDR-30-24 – применяются в составе приборов ВЗЛЕТ МР, ВЗЛЕТ УР, ВЗЛЕТ РСЛ, ВЗЛЕТ ЭР, ВЗЛЕТ ЭМ, ВЗЛЕТ ТЭР, ВЗЛЕТ ТСР-М, КИВ ВЗЛЕТ (ИВК-102) и ВЗЛЕТ АС.

Взлет ИВП-24.24 - применяются в составе комплексов приборов (в том числе для АЭС) и в приборах ВЗЛЕТ ППД, КИВ ВЗЛЕТ (ИВК-101, ИВК-103).

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

Функциональные возможности:

  • широкий диапазон значений входного напряжения;
  • высокий уровень стабилизации выходного напряжения;
  • низкий уровень пульсаций выходного напряжения;
  • наличие защиты от перегрузки по выходу с автоматическим восстановлением.

Отличительные особенности:

  • непрерывный режим работы;
  • алюминиевый корпус-радиатор (ИВП-24.хх) обеспечивает устойчивый режим работы изделия в заданном диапазоне температуры окружающей среды.

Отличительные особенности Взлет ИВП-24.24:

  • конструктивно выполнен в алюминиевом корпусе-радиаторе, обеспечивающем устойчивый режим работы изделия во всем диапазоне температуры окружающей среды и повышенную устойчивость к воздействию негативных факторов окружающей среды;
  • имеет повышенную устойчивость к перенапряжениям в сети, возникающим в результате коммутационных переходных процессов и молниевых разрядов.

Изделие соответствует:

  • по устойчивости к воздействию синусоидальной вибрации - группе N2 по ГОСТ Р 52931-2008;
  • по устойчивости к изменению атмосферного давления - группе Р2 по ГОСТ Р 52931-2008;
  • по устойчивости к колебаниям напряжения электропитания - 3 степени жесткости по ГОСТ Р 51317.4.14-2000;
  • по устойчивости к динамическим изменениям напряжения электропитания - 2 степени жесткости по ГОСТ Р 51317.4.11-2007;
  • по устойчивости к наносекундным импульсным помехам - 3 степени жесткости по ГОСТ Р 51317.4.4-2007;
  • по устойчивости к микросекундным импульсным помехам большой энергии - 2 степени жесткости по ГОСТ Р 51317.4.5-99;
  • по устойчивости к изменениям частоты питающего напряжения - 4 степени жесткости по ГОСТ Р 51317.4.28-2000;
  • по уровню кондуктивных помех в цепях электропитания (0,15 - 30МГц) классу Б по ГОСТ Р 51318.22-2006;
  • по уровню излучаемых помех (30 - 1000 МГц) классу Б по ГОСТ Р 51318.22-2006;
  • по электробезопасности - II категории монтажа по ГОСТ Р 51350-99.

Характеристики

Технические характеристики:

Технические характеристики

Характеристика HDR-15-24 HDR-30-24 ИВП-24.24
Напряжение питания (от однофазной сети переменного тока) ~(90-264)В, (47-63)Гц (90-264)В, (47-63)Гц (154-264)В, (40-60)Гц
Максимальная выходная мощность, Вт 15,2 36 24
Выходное напряжение, В =24 ± 2% =24 ± 2% =24 ± 2%
Ток потребления при номинальном напряжении
сети и максимальной нагрузке, А
0,08 0,18 0,13
Пульсации выходного напряжения от пика до пика, не более, мВ не более 150 не более 150 не более 50
Нестабильность выходного напряжения по сети, мВ ±120 ±120 ±50
Нестабильность выходного напряжения по нагрузке, мВ ±240 ±240 ±100
Ток срабатывания защиты от перегрузки, А не указано не указано (1,1…1,5)×Iвых.макс.
КПД, не менее % не менее 86 не менее 89 не менее 83
Прочность изоляции вход корпус/вход-выход, В ~2000 / ~3000 ~2000 / ~3000 =1900/=3250
Температура окружающей среды (рабочая), °С от минус 30 до 70 от минус 30 до 70 от 5 до 50
Степень защиты не указано не указано IP40
Масса, не более кг не более 0,078 не более 0,27 не более 0,25
Габаритные размеры, мм 17,5 × 90 × 54,5 35 × 90 × 54,5 100 × 95 × 55
Способ крепления на DIN-рейку на DIN-рейку на DIN-рейку
