Предназначен для точного и стабильного измерения расхода и объема различных жидкостей (в том числе агрессивных, пищевых) в технологических процессах промышленных предприятий.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

Аналог электромагнитных расходомеров:

  • KROHNE OPTIFLUX;
  • Endress+Hauser PROMAG;
  • SIEMENS SITRANS FM MAG, FM TRANSMAG;
  • YOKOGAWA ADMAG, в том числе AXF, AXR, CA, AXW.

Тип присоединения:

– «сэндвич» (DN 10 и DN 15)
– фланцевое (от DN 20 до DN 300)

Погрешность измерения:

    • ±0,35 % - основная относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
    • ±0,35 % - основная приведенная в диапазоне расходов от 0,001×Qv наиб до 0,03×Qv наиб;
    • повторяемость результатов измерения — ±0,2 %

Отличительные особенности:

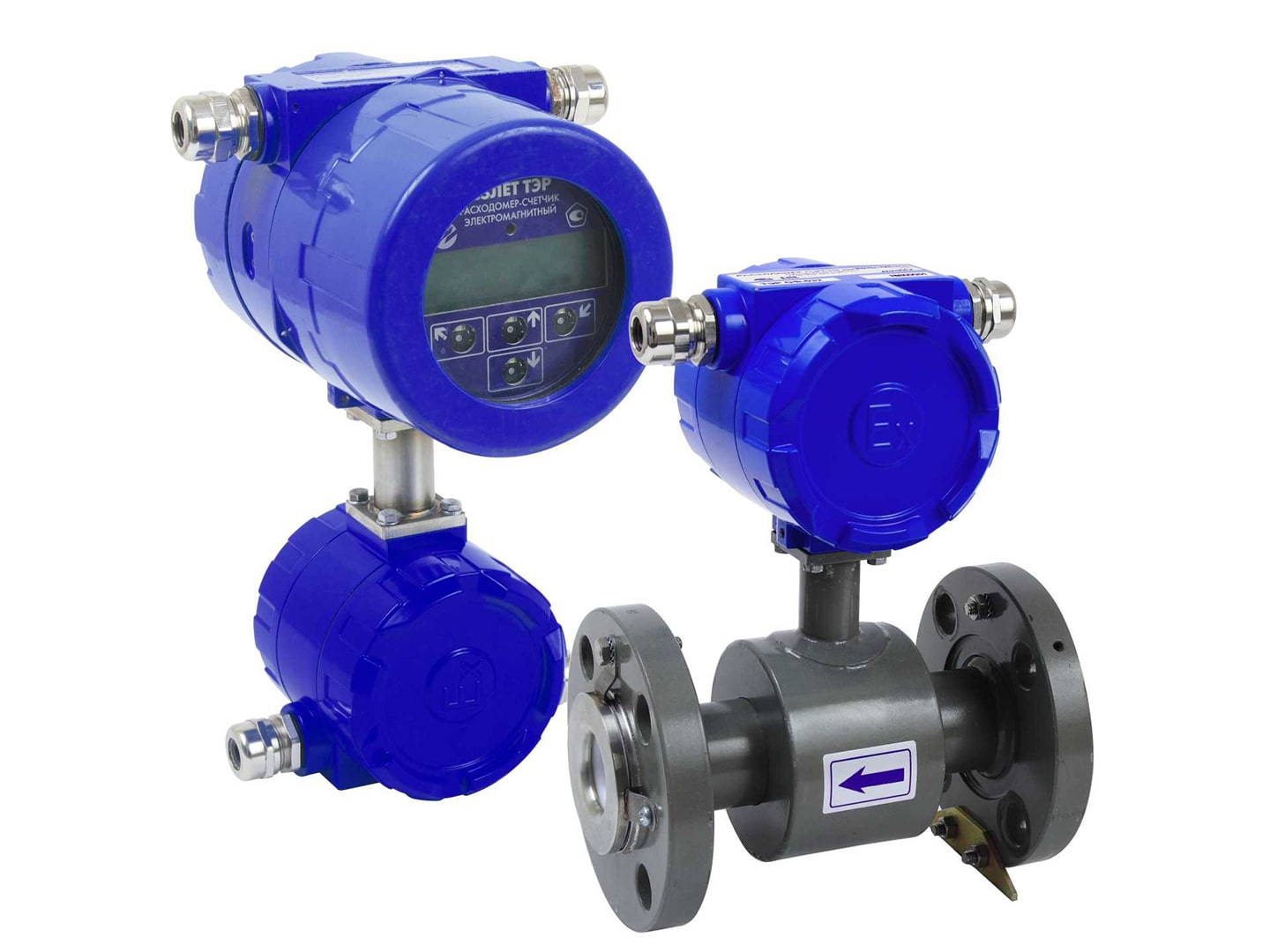

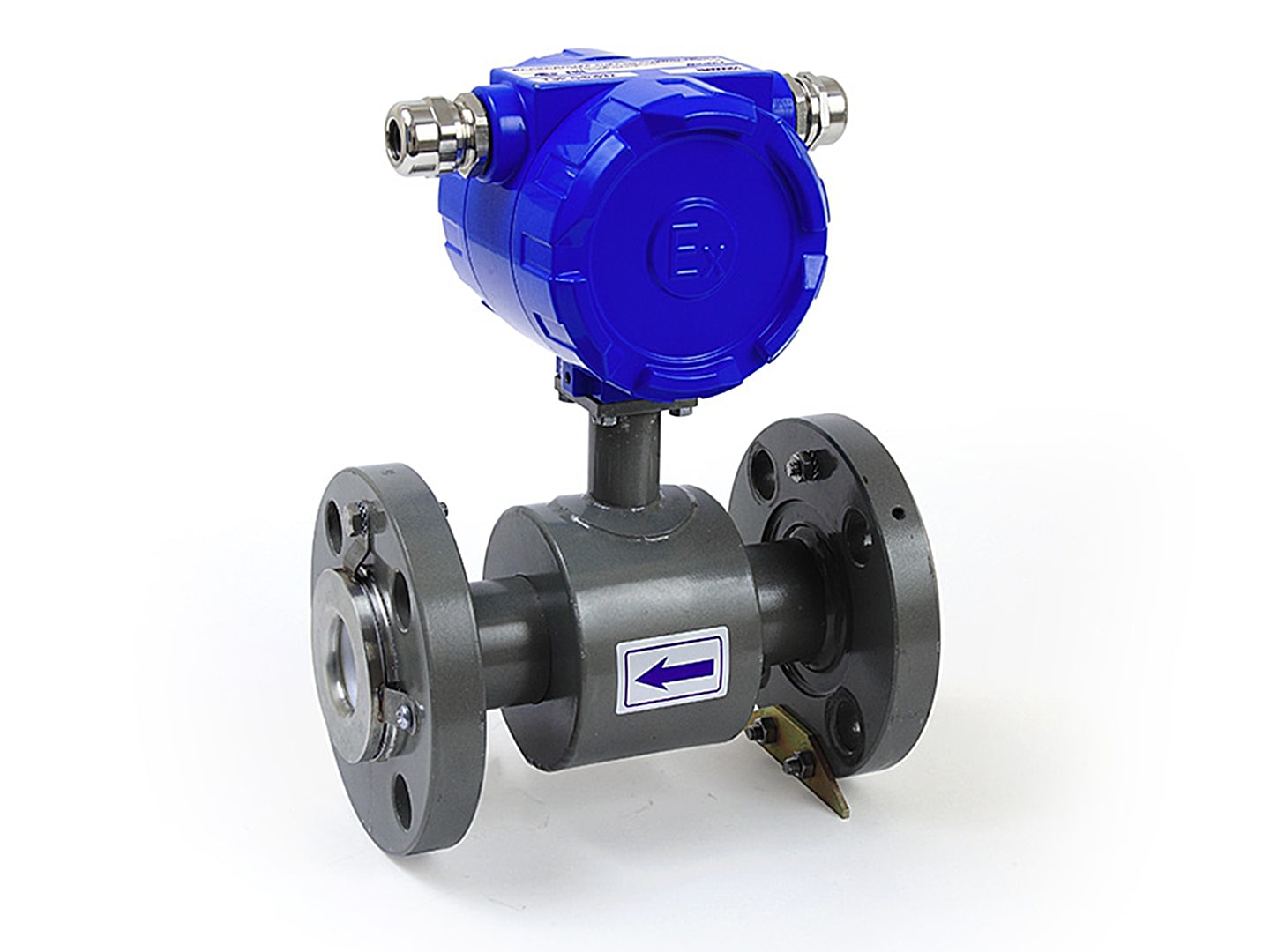

      • расходомер состоит из датчика (ППРЭ) и удаленного от него электронного блока (ВП);
      • расчет массового расхода и массы при введении в прибор значения плотности жидкости;
      • высокая точность, стабильность и повторяемость результатов измерения;
      • измерение расхода и объема реверсивного потока;
      • контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
      • режим дозирования;
      • использование различных материалов электродов (нержавеющая сталь, титан, тантал);
      • возможность монтажа на полимерные трубы без заземляющих колец;
      • установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей;
      • устанавливаемый в трубопровод датчик не содержит активных электронных компонентов;
      • датчик подключается к электронному блоку двумя кабелями;
      • максимальное удаление датчика от электронного блока до 10 м.

Характеристики

Технические характеристики:

Характеристика Значение
Номинальный диаметр, DN 10 15 20 25 32 40 50 65 80 100 150 200 300
Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м3 2,83 6,37 11,32 17,69 29 45 71 120 181 283 637 1132 2547
Давление в трубопроводе, МПа не более 2,5(4,0 по заказу для фланцованного исполнения)
Удельная электропроводность жидкости, См/м не менее 10-4
Диапазон температуры жидкости, °С от минус 10 до 150
Диапазон температуры окружающей среды, °С от минус 25 до 70
Степень защиты IP67
Напряжение питания, В =24
Средний срок службы, лет 12
Гарантийный срок эксплуатации, мес. 21

Массогабаритные характеристики:

Характеристика/Исполнения Сендвич Фланец
Номинальный диаметр, DN 10 15 20 25 32 40 50 65 80 100 150 200 300
Длина проточной части, мм 93 93 150 200 200 200 200 200 200 250 270 340 500
Высота, мм 214 214 244 254 264 274 289 299 314 344 404 467 581
Масса (не более), кг 2,6 2,7 4,8 5,4 6,9 7,8 9,3 10,7 12,8 18,9 32,4 51,2 97,2

Вывод информации:

  • на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;
  • в виде импульсов с нормированным весом на два универсальных выхода;
  • гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
  • по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу).

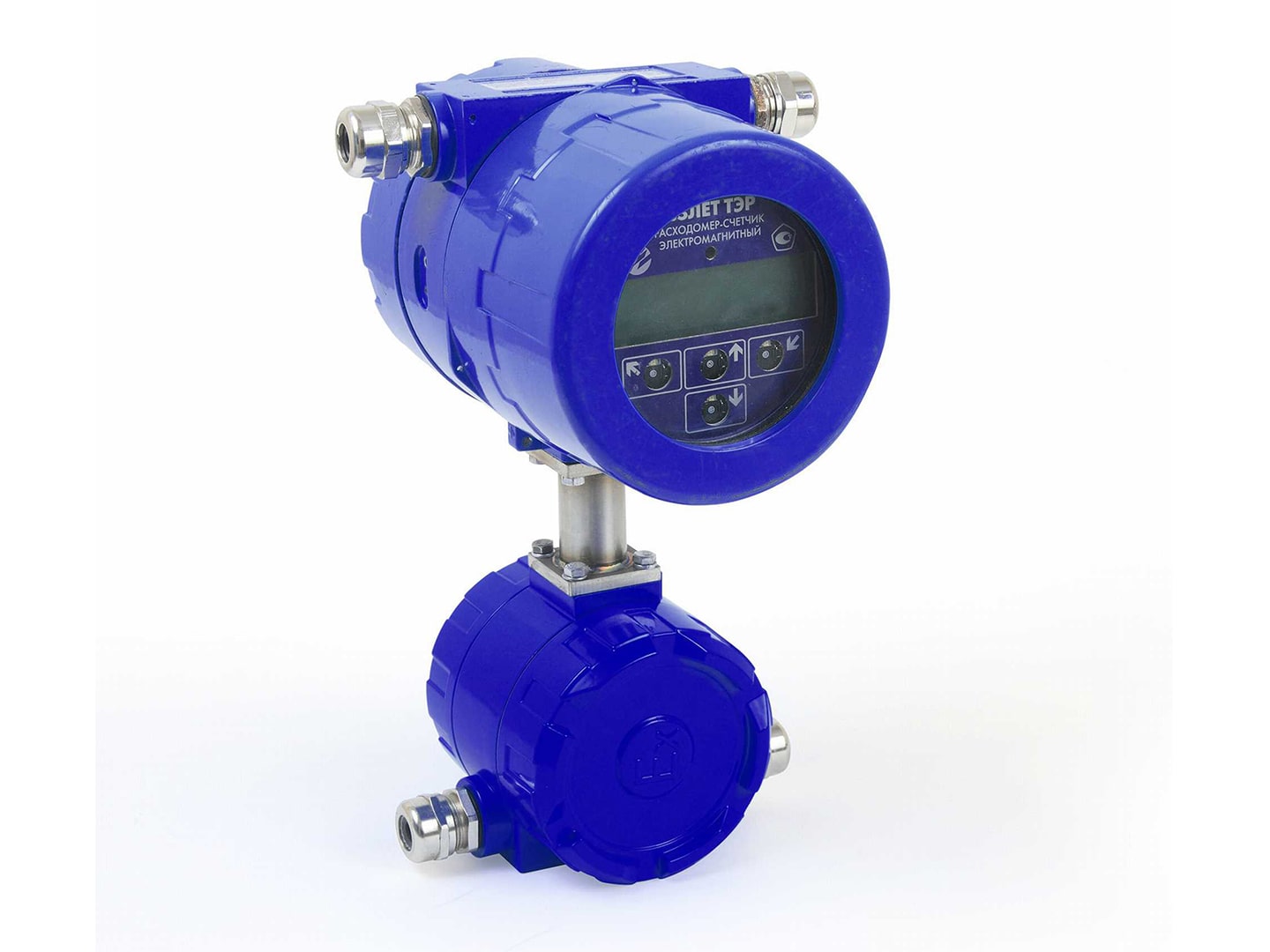

Массогабаритные характеристики ВП для всех DN:

Длина - 172 мм;
Высота - 288 мм;
Масса - 4,0 кг.
