Измерительные участки (ИУ) с установленными преобразователями электроакустическими (ПЭА) выполняют функцию первичных преобразователей расхода для ультразвуковых расходомеров и предназначены для монтажа в контролируемые трубопроводы. Измерительные участки поставляются с врезными или накладными ПЭА. Возможна поставка участков с ответными фланцами, патрубками, а также дополнительно с конфузорами для врезки ИУ в трубопровод большего диаметра.

Внутренняя поверхность ИУ может быть обработана покрытием типа "эпобен", "нефтьэкор" и др.



Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

Исполнения:

ИУ-0хх – углеродистая сталь;
ИУ-1хх – нержавеющая сталь;
ИУ-2хх – сталь 09Г2С.

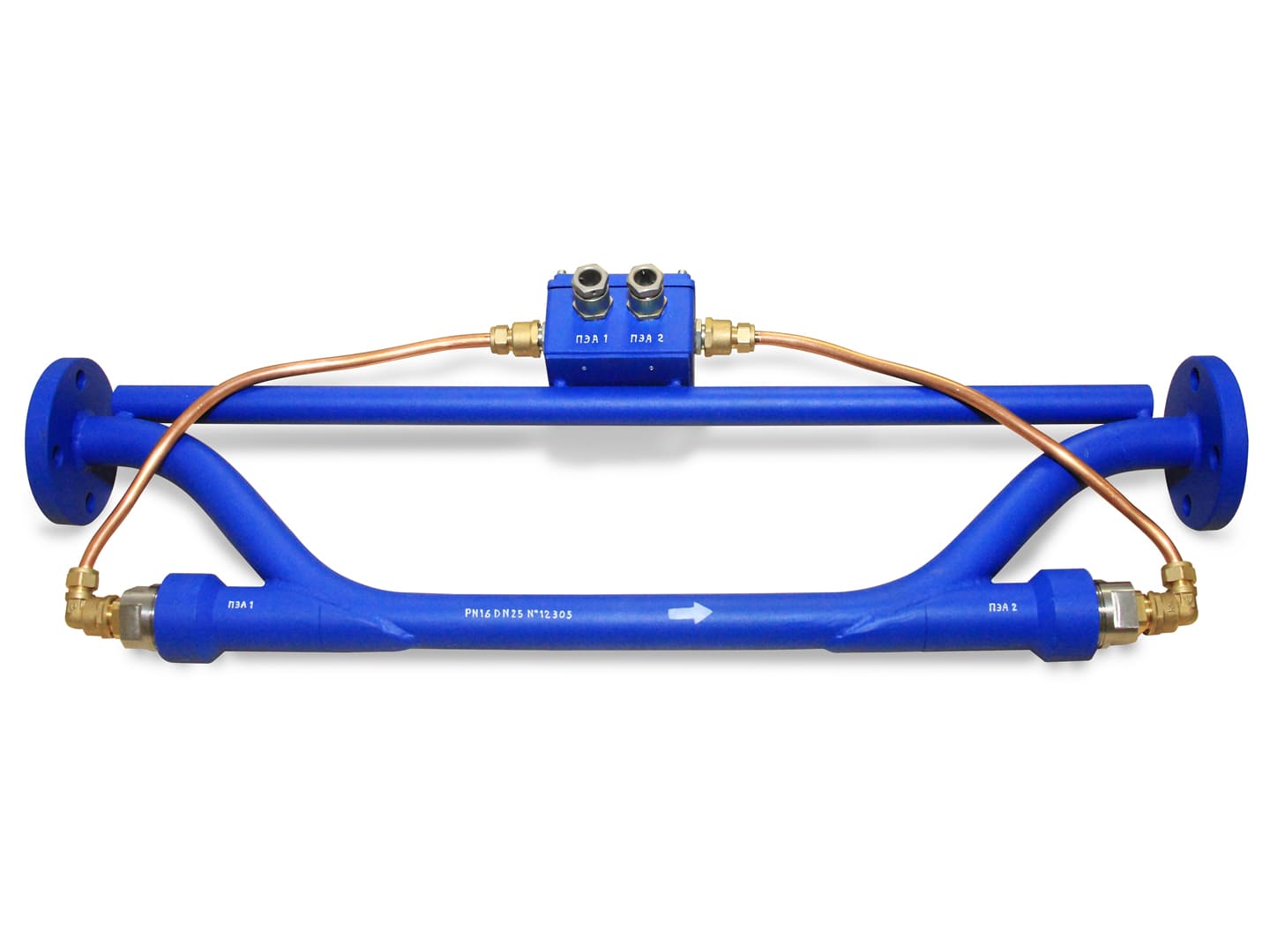

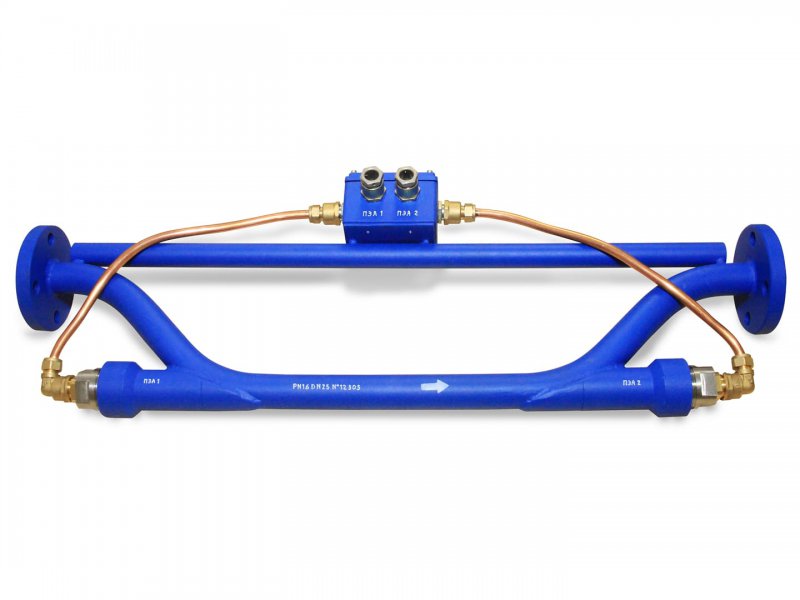

ИУ-х32 - U-образный измерительный участок с врезными датчиками

Характеристика Значение
Номинальный диаметр, DN 10, 25, 40
Максимальное давление, МПа от 1,6 до 25

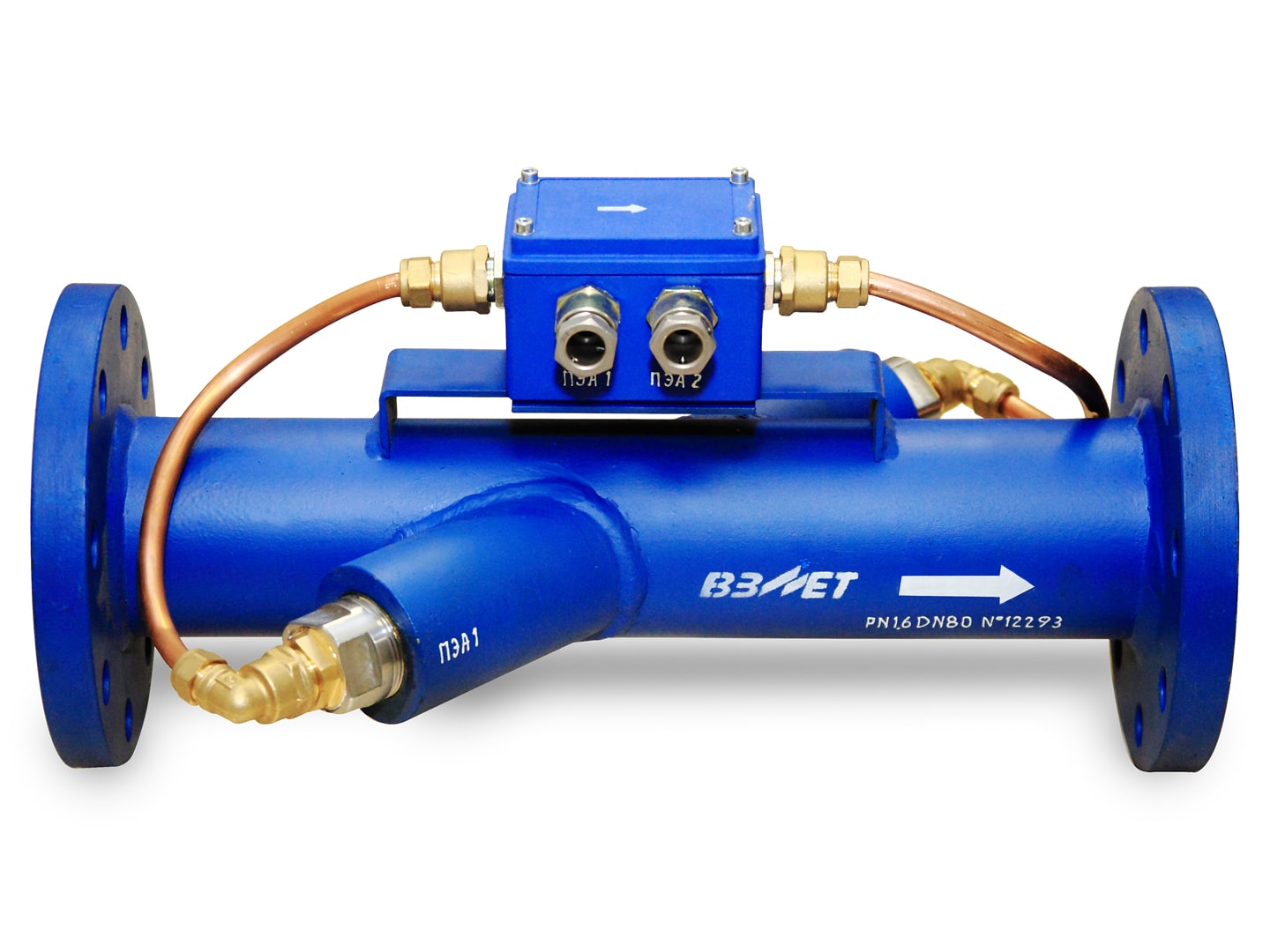

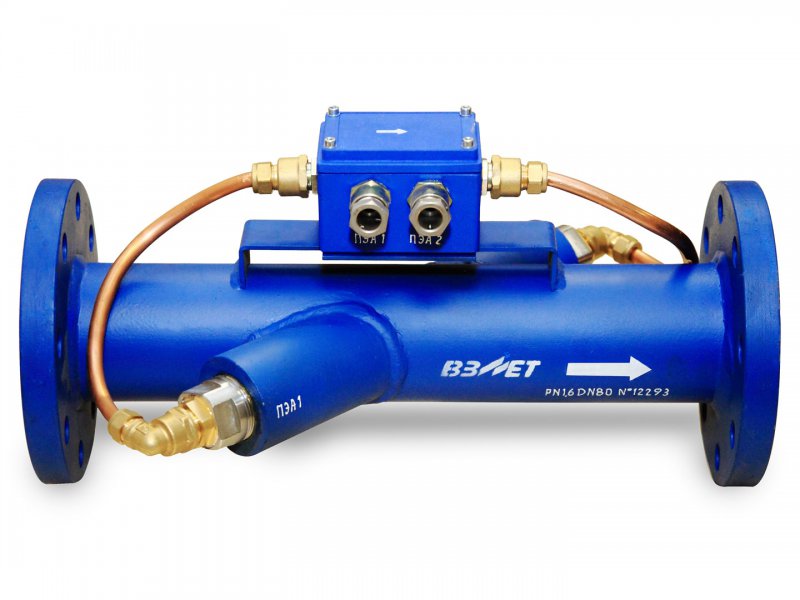

ИУ-х12 - измерительный участок с врезными датчиками, установленными по диаметру

Характеристика Значение
Номинальный диаметр, DN от 50 до 1400
Максимальное давление, МПа от 1,6 до 25

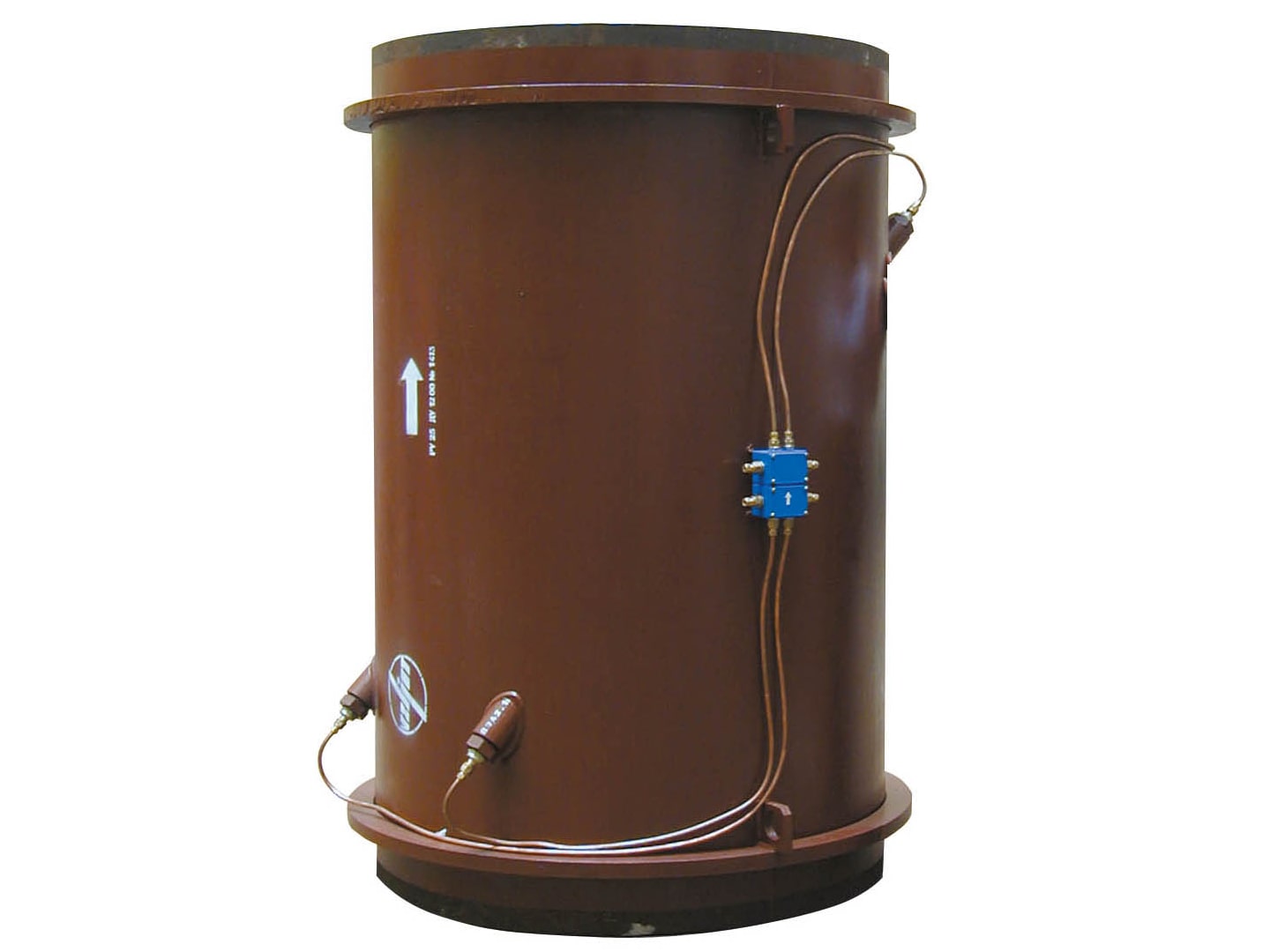

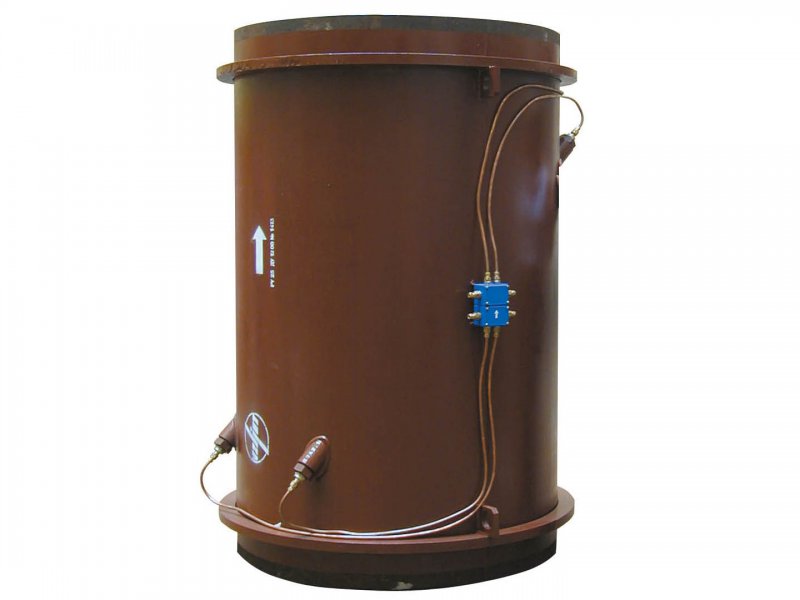

ИУ-х42 - измерительный участок с врезными датчиками, установленными по 2-м хордам

Характеристика Значение
Номинальный диаметр, DN от 150 до 1600
Максимальное давление, МПа от 1,6 до 25

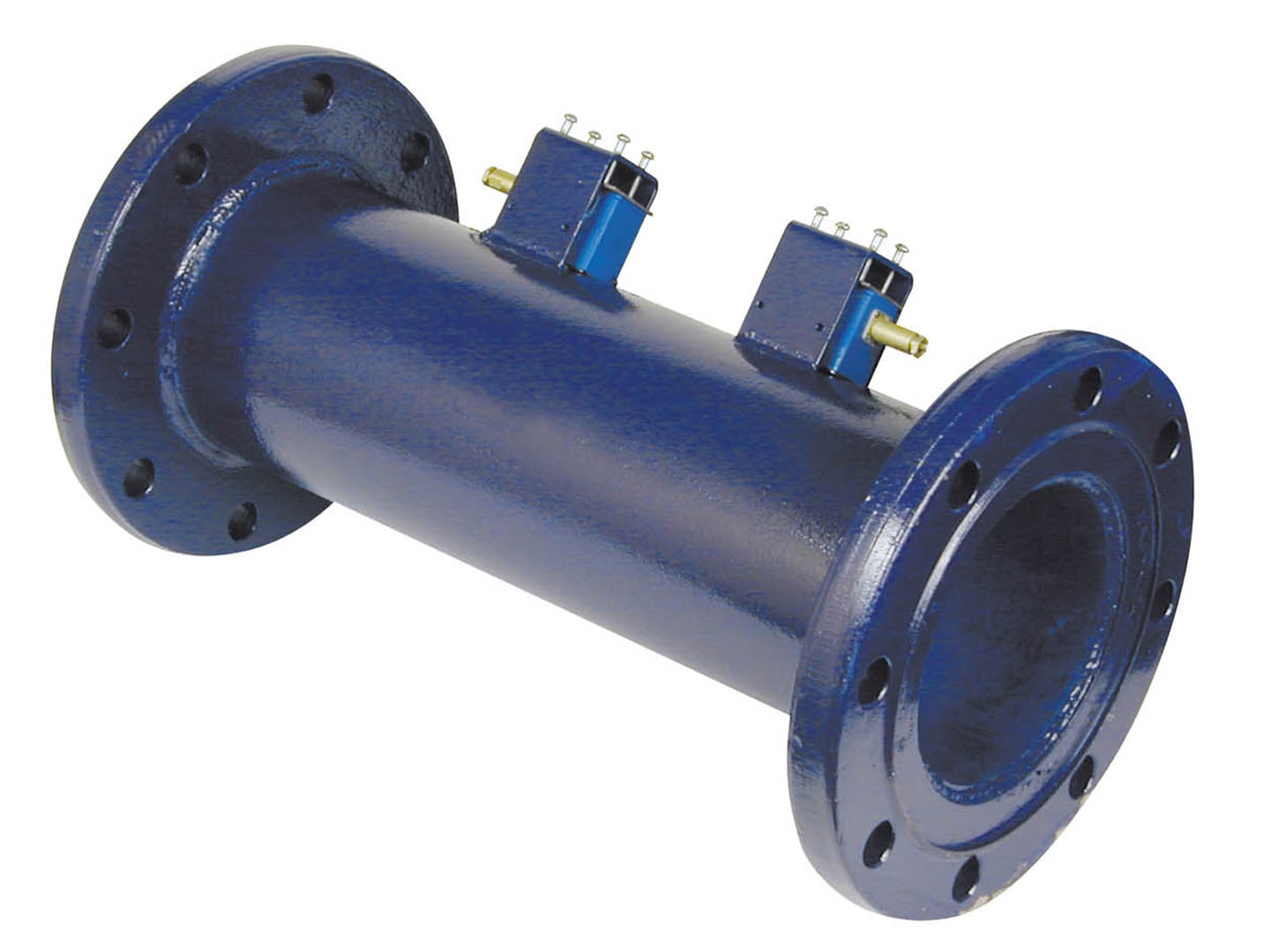

ИУ-х11 - измерительный участок с накладными датчиками

Характеристика Значение
Номинальный диаметр, DN от 80 до 300
Максимальное давление, МПа от 1,6 до 25

Измерительные участки могут выпускаться как фланцованными, так и вварными с упрочняющими кольцами, а также комплектоваться устройством коммутационным для удобства подключения кабелей ПЭА.
