Коммерческий учет сточных вод

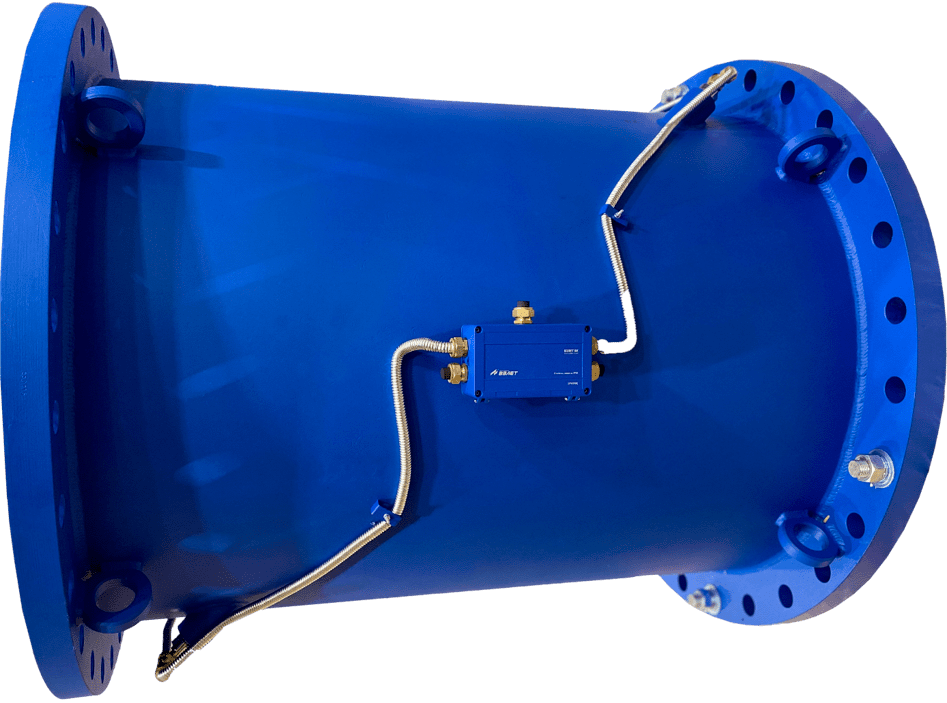

Измерительные участки (ИУ) с установленными преобразователями электроакустическими (ПЭА) выполняют функцию первичных преобразователей расхода для ультразвуковых расходомеров ВЗЛЕТ МР и предназначены для монтажа в контролируемые трубопроводы. Измерительные участки поставляются с врезными ПЭА. Внутренняя поверхность ИУ может быть обработана покрытием типа "эпобен", "нефтьэкор" и др. Изготовленные ИУ имеют документ с клеймом поверителя, позволяющий использовать их в коммерческом учете.

Фото процесса изготовления и готовых измерительных участков:

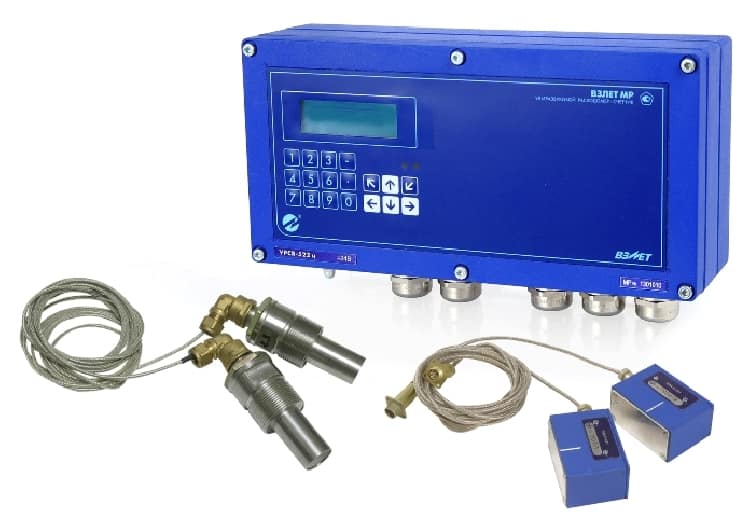

Расходомер-счетчик ультразвуковой многоканальный УРСВ-5ххЦ «ВЗЛЕТ МР» предназначен для измерения среднего объемного расхода и объема реверсивных потоков различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей и т. д.) в одном или нескольких напорных трубопроводах при различных условиях эксплуатации, в том числе во взрывоопасных зонах. Расходомер может применяться в энергетике, коммунальном хозяйстве, нефтегазовой, химической, пищевой и других отраслях промышленности. Расходомеры могут использоваться в составе теплосчетчиков, комплексов, измерительных систем, АСУ ТП и т.д. Расходомер «ВЗЛЕТ МР» может использоваться для измерения расхода и объема жидких пищевых продуктов: негазированных напитков (соков, сиропов, водки и т.п.), молочных продуктов (молока, йогурта, кефира, сметаны, майонеза и т. п.), кетчупов, растворов пищевых кислот, щелочей и т.д.

Расходомер-счетчик ультразвуковой многоканальный УРСВ-5ххЦ «ВЗЛЕТ МР» предназначен для измерения среднего объемного расхода и объема реверсивных потоков различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей и т. д.) в одном или нескольких напорных трубопроводах при различных условиях эксплуатации, в том числе во взрывоопасных зонах. Расходомер может применяться в энергетике, коммунальном хозяйстве, нефтегазовой, химической, пищевой и других отраслях промышленности. Расходомеры могут использоваться в составе теплосчетчиков, комплексов, измерительных систем, АСУ ТП и т.д. Расходомер «ВЗЛЕТ МР» может использоваться для измерения расхода и объема жидких пищевых продуктов: негазированных напитков (соков, сиропов, водки и т.п.), молочных продуктов (молока, йогурта, кефира, сметаны, майонеза и т. п.), кетчупов, растворов пищевых кислот, щелочей и т.д.

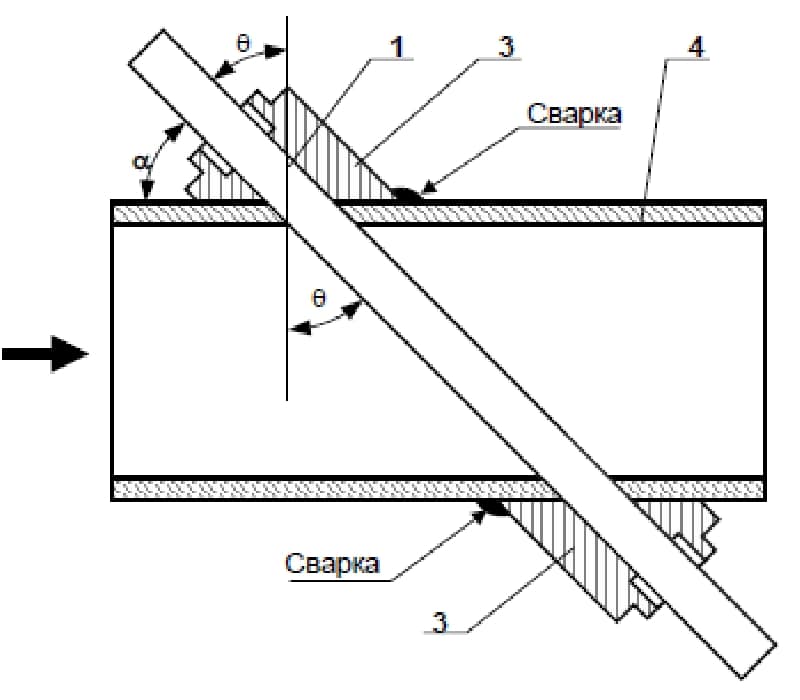

Согласно инструкции по монтажу производится разметка и обозначается место установки ПЭА. После чего в размеченные места привариваются монтажные патрубки и в них вкручиваются ПЭА. На рисунке ниже приведен схематический рисунок, на нем изображена штанга, проходящая сквозь монтажные патрубки, она нужна для точной установки ПЭА.

Пример участков трубы с врезанными датчиками ПЭА, в реальности все выглядит так же, только на целом участке трубопровода:

Смонтированный таким методом расходомер имеет документ с клеймом поверителя, позволяющий использовать его в коммерческом учете

Нашей организацией в августе 2013 года выполнялись работы по врезке четырех ультразвуковых расходомеров Взлет МР УРСВ-522ц для нужд ООО «Барнаульский водоканал». Данный расходомер отличается от других аналогов производимых в России, цифровым способом обработки ультразвукового сигнала, что дает еще большую точность и повторяемость результатов измерений. Преимущество такого способа обработки сигнала особенно заметно на больших диаметрах трубопроводов, где неизбежны искажения формы сигнала. Так же данный расходомер производится в помехозащитном исполнении, что актуально когда датчики находятся на большом расстоянии от измерительного блока.

Отличительной особенностью этого монтажа являлось то, что все работы по врезке ультразвуковых датчиков производились на действующем трубопроводе, по причине не возможности опустошения этих труб, так как через эти трубопроводы (2 тр. Ду 1000, 2 тр. Ду 1200) в город Барнаул поступает 80% холодной воды. Для врезки датчиков в таких сложных условиях были впервые опробованы методика и спец. оборудование, разработанные конструкторами ЗАО «Взлет» под названием Взлет КПВД.

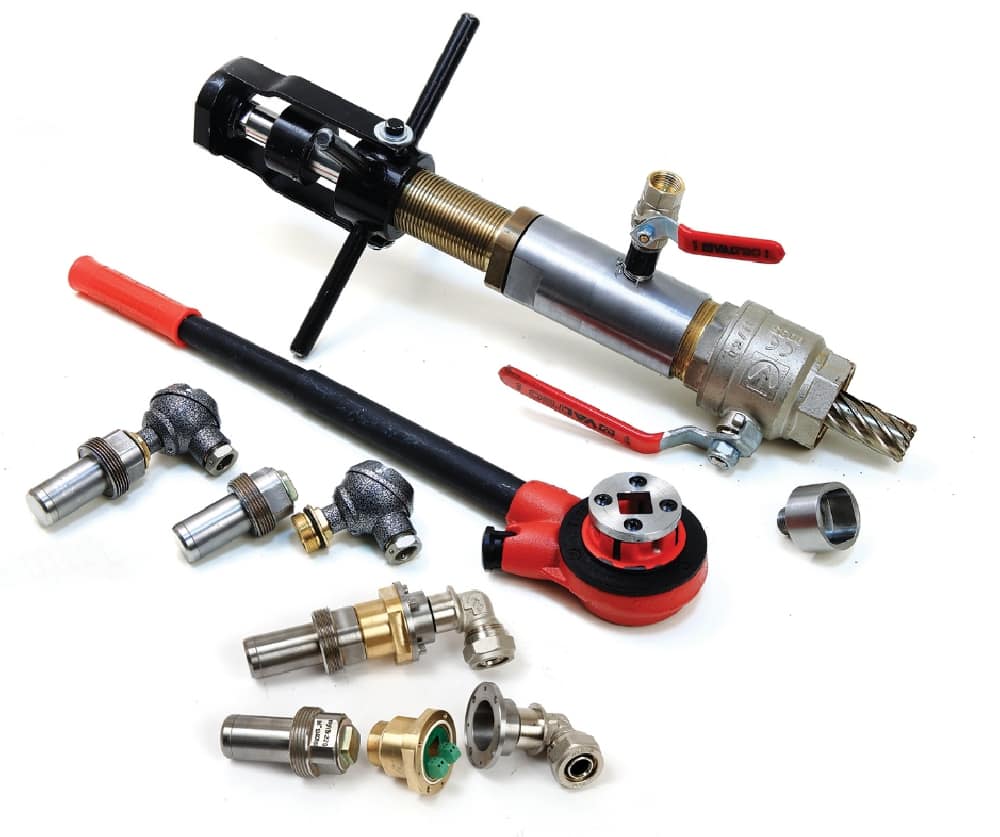

Взлет КПВД предназначен для высверливания отверстий в стальном трубопроводе и монтажа (демонтажа) ПЭА в патрубки без опустошения трубопровода. ВЗЛЕТ КПВД расширяет области применения ультразвуковых расходомеров ВЗЛЕТ МР и позволяет производить измерение расхода даже в том случае, когда нет возможности опустошить водовод на время монтажа врезных ПЭА. ВЗЛЕТ КПВД позволяет производить монтаж ПЭА как по диаметру, так и по двум средне-радиусным хордам. ВЗЛЕТ КПВД применяется для монтажа специальных врезных ультразвуковых датчиков типа ПЭА В-220/220 IP68 .
