Для решения задач абонентского учета в многотрубных системах. Разработан при участии предприятия «Энергосбыт» ОАО «ТГК-1»,
ГУП «ТЭК СПб».

Предназначен для измерения, индикации, регистрации параметров теплоносителя и тепловой энергии в теплосистемах различного типа, конфигурации и назначения, а также других вспомогательных параметров на узлах учета.

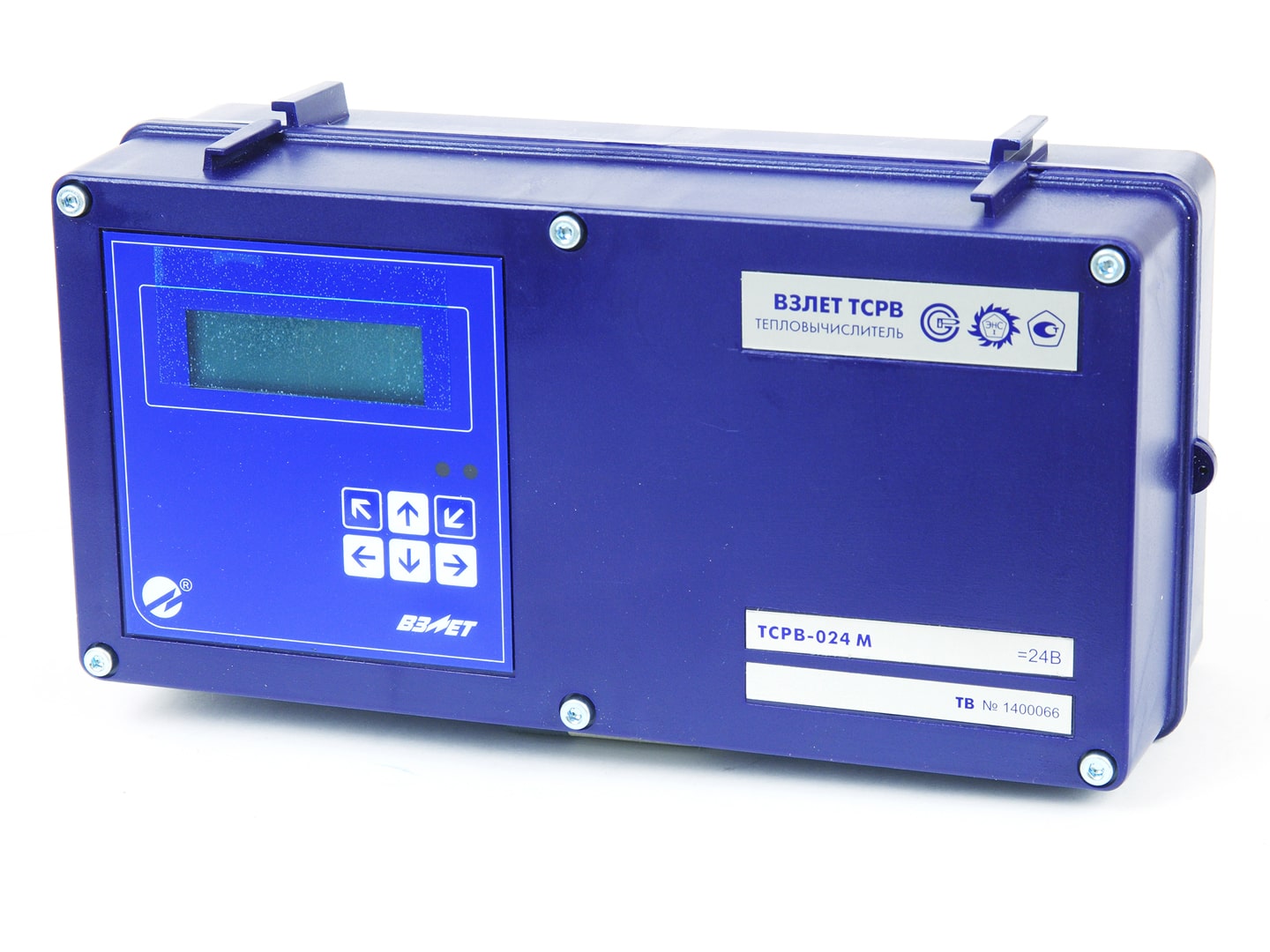

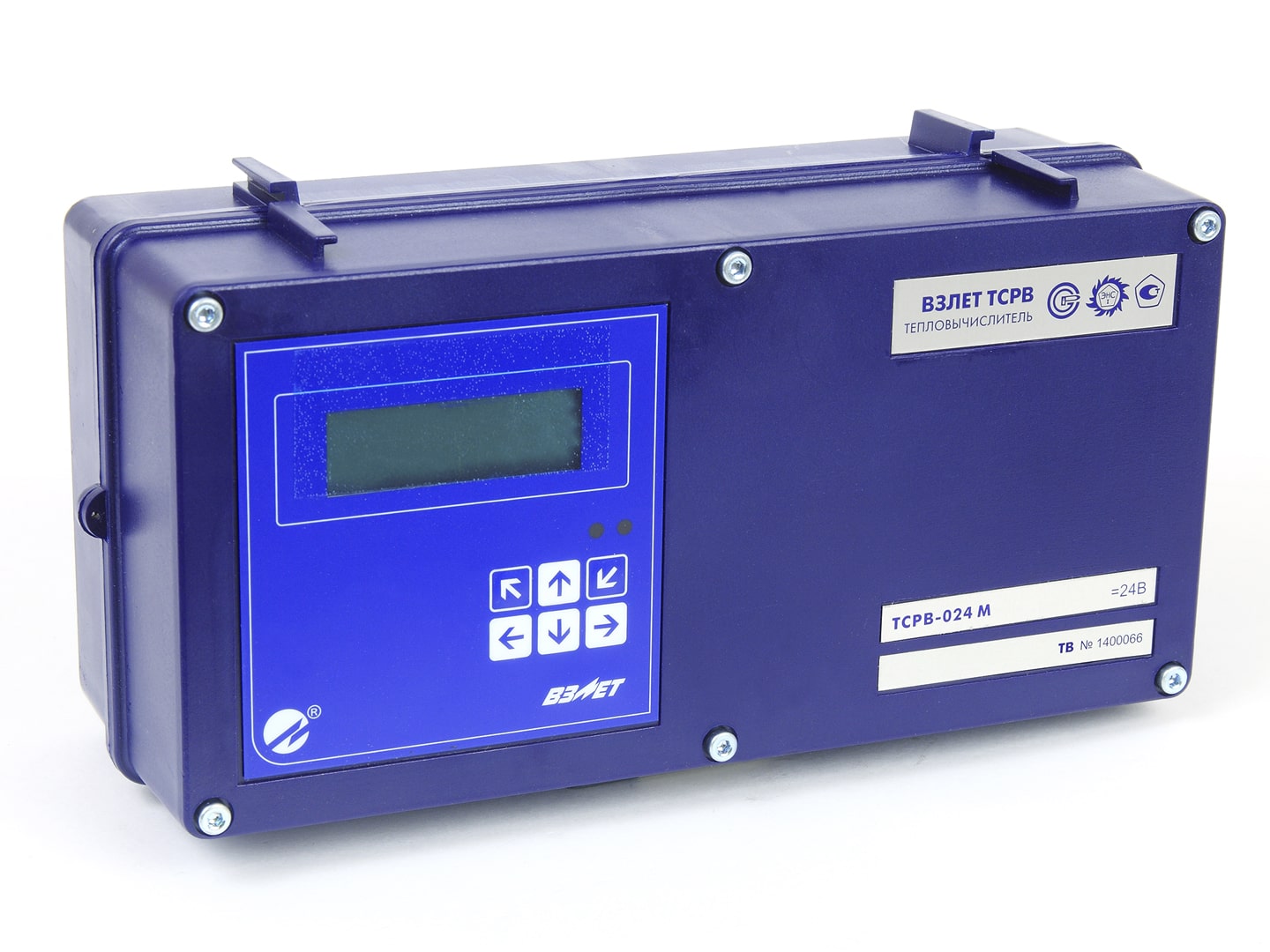

Теплосчетчик-регистратор ВЗЛЕТ ТСР-М исполнения ТСР-024М комплектуется на базе тепловычислителя ВЗЛЕТ ТСРВ (включен в Государственный реестр средств измерений за № 27010-04) исполнения ТСРВ-024М, ниже приведены его характеристики.

ТСРВ-024М — обеспечение учета в 3-х независимых системах при общем количестве трубопроводов до 9-ти, автореверс, электропитание =24В.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

ТСРВ-024М — обеспечение учета в 3-х независимых системах при общем количестве трубопроводов до 9-ти, автореверс,
электропитание =24В.

Функциональные возможности:

  • вычисление количества тепловой энергии и сохранение значений в архивах;
  • учет тепловой энергии в 3-х независимых теплосистемах, содержащих до 4-х трубопроводов;
  • задание автоматической реакции на 32 нештатных ситуации;
  • отображение всех текущих результатов измерений и архивных данных на дисплее прибора;
  • отображение всей текущей измерительной и архивной информации на индикаторе прибора;
  • отображение зафиксированных нештатных состояний теплосистемы на индикаторе прибора;
  • регистрация в журналах действий пользователя, нештатных ситуаций, отказов и режимов работы.

Отличительные особенности

  • наличие входа сигнала автореверса;
  • наличие в памяти 11-ти наиболее часто применяемых типовых схем измерительных систем и алгоритмов расчета;
  • наличие контрольной суммы базы установочных параметров и контрольной суммы настроечной базы данных прибора;
  • питание расходомеров и датчиков давления от тепловычислителя;
  • демонтаж прибора для проведения поверки без отключения кабелей связи;
  • наличие многоуровневой системы защиты от несанкционированного доступа;
  • наличие программы «Конфигуратор базы», позволяющей быстро и просто настроить тепловычислитель;
  • наглядная настройка тепловычислителя компьютерной программой «Конфигуратор базы» в полноэкранном режиме.

Вывод информации:

  • на жидкокристаллический индикатор;
  • в виде импульсной последовательности или логических сигналов;
  • по последовательному интерфейсу RS-232/RS-485;
  • по интерфейсу Ethernet (по заказу).

Оборудование, рекомендуемое к использованию в составе теплосчетчика ВЗЛЕТ ТСР-М исполнение ТСР-024М:

  • расходомеры электромагнитные ВЗЛЕТ ЭР;
  • расходомеры ультразвуковые ВЗЛЕТ МР (УРСВ-5хх);
  • термопреобразователи сопротивления ВЗЛЕТ ТПС;
  • преобразователи давления СДВ производства ЗАО "НПК ВИП".

Характеристики

Технические характеристики

Характеристика Значение
Количество каналов измерения:
     - расхода до 9
     - температуры до 6
     - давления до 6
Количество контролируемых теплосистем до 3
Номинальный диаметр, DN от 10 до 5 000
Диапазон измерения среднего объемного расхода, м3 от 0,01 до 1 000 000
Диапазон измерения температуры, 0C от минус 50 до 180
Диапазон измерения давления, МПа от 0,1 до 10
Относительная погрешность измерения количества тепла, % не более ±5,0
Температура окружающей среды для тепловычислителя, 0C от 5 до 50
Длина линии связи между тепловычислителем и первичными преобразователями, м до 300
Глубина архивов измерительной информации, записей:
     - часового 1488 (62 суток)
     - суточного 366
     - месячного 48
Степень защиты IP54
Питание тепловычислителя

=24В

Мощность потребления тепловычислителя, Вт не более 2,5
Средняя наработка на отказ, ч. 75 000
Средний срок службы, лет 12
Гарантийный срок тепловычислителя, лет 6
Масса тепловычислителя, кг не более 3
Габаритные размеры тепловычислителя, мм 250х135х98
Способ крепления

на DIN-рейку
