Для решения задач источников теплоты, а также для любых задач абонентского учета.

Предназначен для измерения, индикации, регистрации параметров теплоносителя и тепловой энергии в теплосистемах различного типа, конфигурации и назначения, а также других вспомогательных параметров на узлах учета.

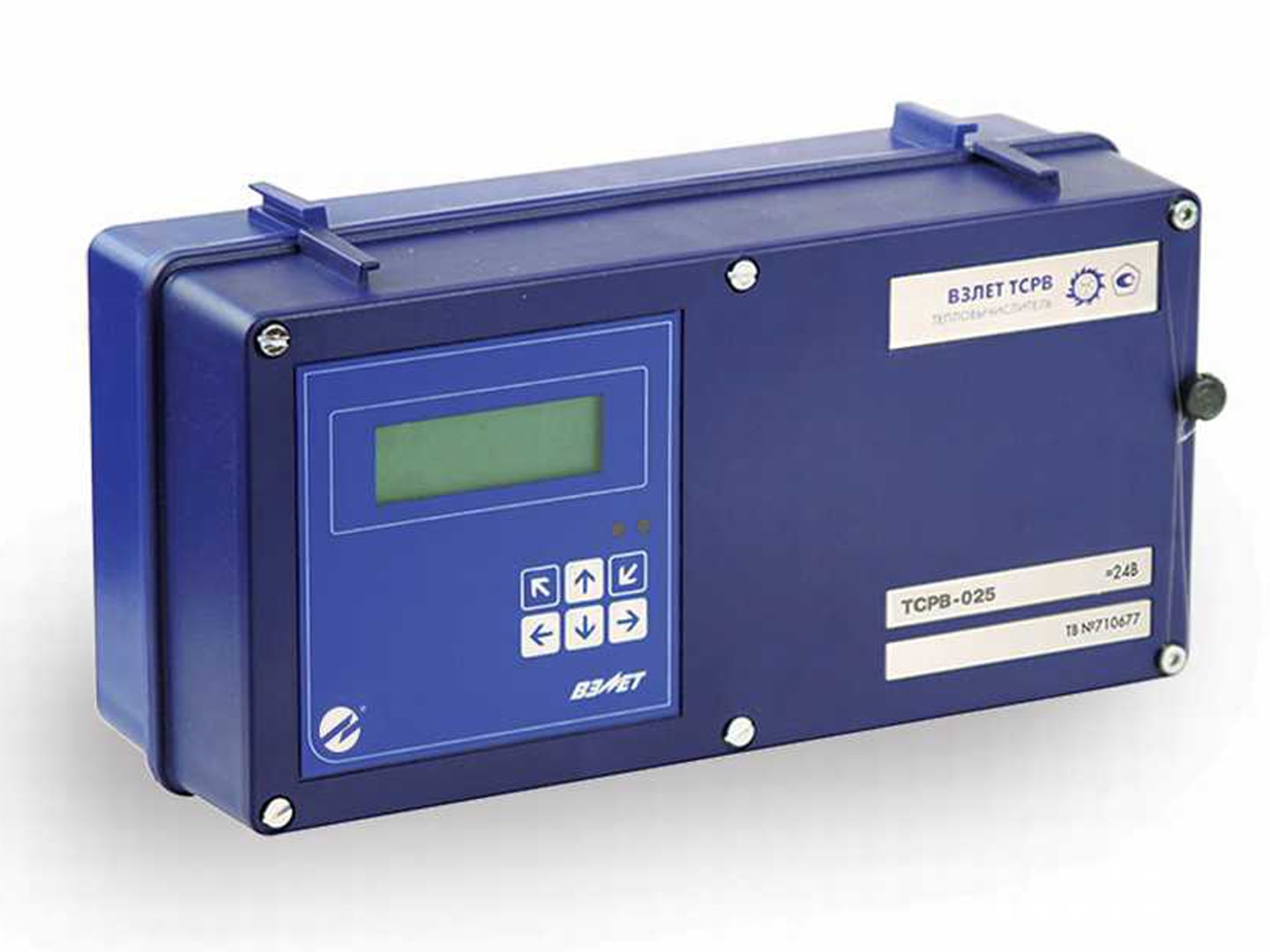

Теплосчетчик-регистратор ВЗЛЕТ ТСР-М исполнений ТСР-025 комплектуется на базе тепловычислителя ВЗЛЕТ ТСРВ (включен в Государственный реестр средств измерений за № 27010-04):
ТСРВ-025 — обеспечение учета в одной теплосистеме при общем количестве трубопроводов до 6-ти, автореверс, электропитание =24В.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

Функциональные возможности:

  • вычисление количества тепловой энергии и сохранение значений в архивах;
  • использование до 6 трубопроводов в одной теплосистеме;
  • задание автоматической реакции на 33 нештатных ситуации и фиксация до 36 видов отказов датчиков;
  • автоматический переход между алгоритмами учета по условию и входному сигналу автореверса;
  • архивирование параметров (тепло, масса, объем, время наработки) нарастающим итогом;
  • поддержка расходомеров с токовым выходом на трубопроводах с перегретым или насыщенным паром (для источников теплоты);
  • измерение температуры и давления холодной воды и температуры наружного воздуха;
  • использование в расчетах разных значений температуры холодной воды для отопительного и межотопительного сезонов;
  • регистрация в журналах действий пользователя, нештатных ситуаций, отказов и режимов работы.

Отличительные особенности

  • раздельный учет в рамках одной теплосистемы тепловой энергии и параметров горячего водоснабжения (ГВС);
  • раздельная обработка отказов датчиков в системе отопления и в системе ГВС;
  • отдельные архивы по системе отопления и системе ГВС;
  • наличие в памяти 22-х наиболее часто применяемых типовых схем теплоучета и алгоритмов расчета;
  • наличие пользовательской схемы для реализации гибких алгоритмов учета;
  • наличие многоуровневой защиты от несанкционированного доступа;
  • наличие контрольной суммы настроечной базы данных прибора, ведение архива изменения контрольной суммы в отдельном журнале;
  • возможность выбора упрощенной схемы меню прибора;
  • наглядная настройка тепловычислителя компьютерной программой «Конфигуратор базы» в полноэкранном режиме;
  • наличие программы «Конвертер базы» для легкого перехода от проектов ТСРВ-024М к ТСРВ-025.

Вывод информации:

  • на жидкокристаллический индикатор;
  • по последовательному интерфейсу RS-232 / RS-485;
  • по интерфейсу Ethernet (по заказу);
  • в виде импульсной последовательности или логических сигналов (по заказу);
  • в виде токового выхода (по заказу).

Характеристики

Технические характеристики

Характеристика Значение
Количество каналов измерения:
     - расхода до 6
     - температуры до 6
     - давления до 6
Количество контролируемых теплосистем 1
Количество входов подключения сигнала направления потока (автореверса) 1
Номинальный диаметр, DN от 10 до 5 000
Диапазон измерения среднего объемного расхода, м3 от 0,01 до 1 000 000
Диапазон измерения температуры, 0C от минус 50 до 180 (регистрация до 600)
Диапазон измерения давления, МПа от 0,1 до 2,5
Относительная погрешность измерения количества тепла, % не более ±5,0
Температура окружающей среды для тепловычислителя, 0C от 5 до 50
Длина линии связи между тепловычислителем и первичными преобразователями, м до 300
Глубина архивов измерительной информации, записей:
     - часового 1488 (62 суток)
     - суточного 366
     - месячного 96 (8 лет)
Степень защиты IP54
Питание тепловычислителя =24В
Мощность тепловычислителя, Вт не более 2,5
Средняя наработка на отказ, ч. 75 000
Средний срок службы, лет 12
Гарантийный срок тепловычислителя, лет 6
Масса тепловычислителя, кг не более 3
Габаритные размеры тепловычислителя, мм 250х135х109
Способ крепления на DIN-рейку
