Предназначен для точного и стабильного измерения расхода и объема различных жидкостей (агрессивных, пищевых) в технологических процессах промышленных предприятий.

Исполнения по назначению:

Взлет ТЭР Ох — общепромышленное исполнение;
Взлет ТЭР Ах — агрессивостойкое исполнение;
Взлет ТЭР Пх
— пищевое исполнение.

Выпускается специсполнение для АЭС.

Цена по запросу

Вас интересует данный товар? Позвоните нам по телефону +7 3852 55-66-88, напишите нам сообщение или закажите обратный звонок.

Напишите нам

Обратный звонок



Описание

Аналог электромагнитных расходомеров:

  • KROHNE OPTIFLUX;
  • Endress+Hauser PROMAG;
  • SIEMENS SITRANS FM MAG, FM TRANSMAG;
  • YOKOGAWA ADMAG, в том числе AXF, AXR, CA, AXW.



Тип присоединения:

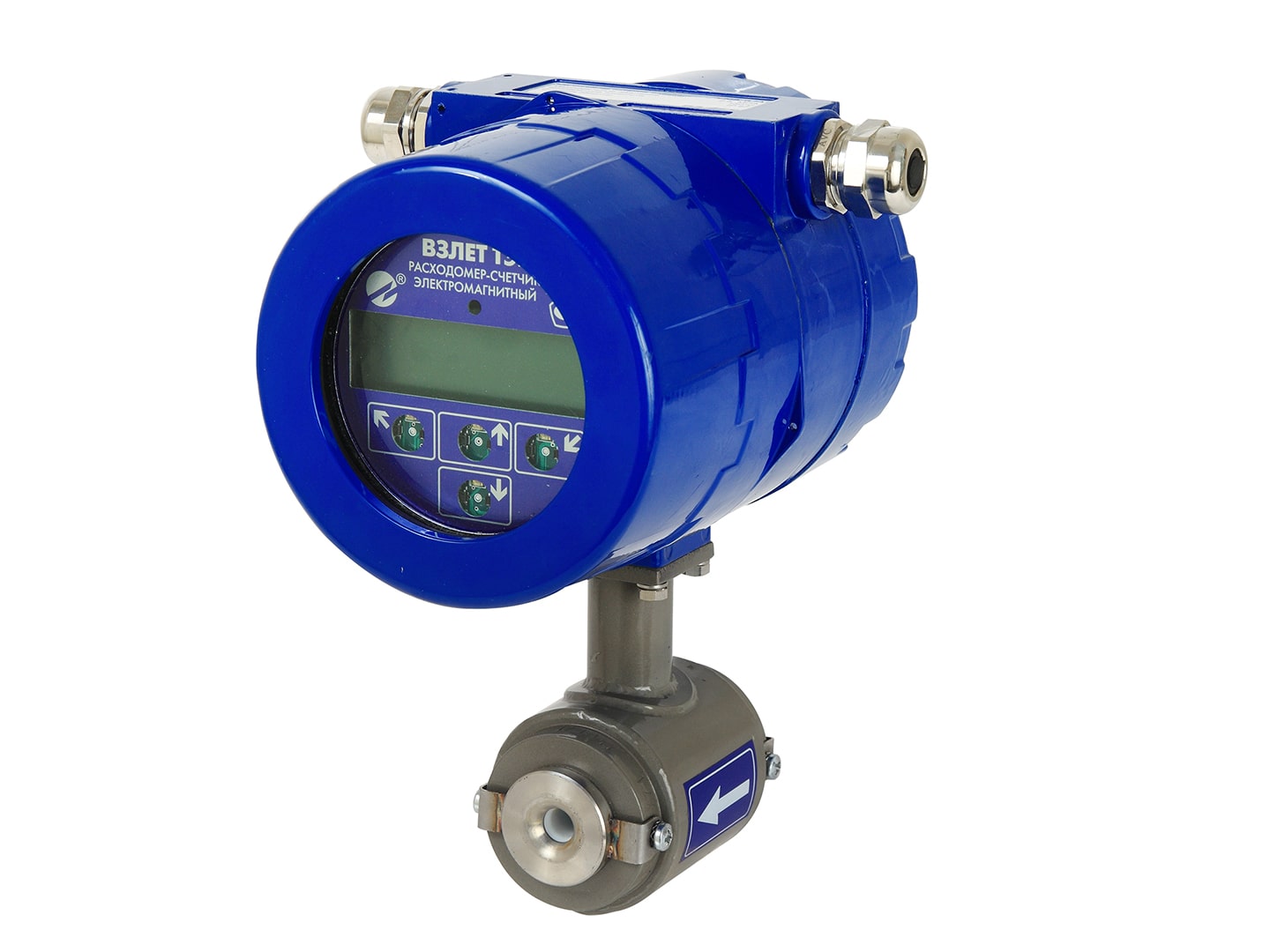

Взлет ТЭР хС — «сэндвич» (DN 10 и DN 15);

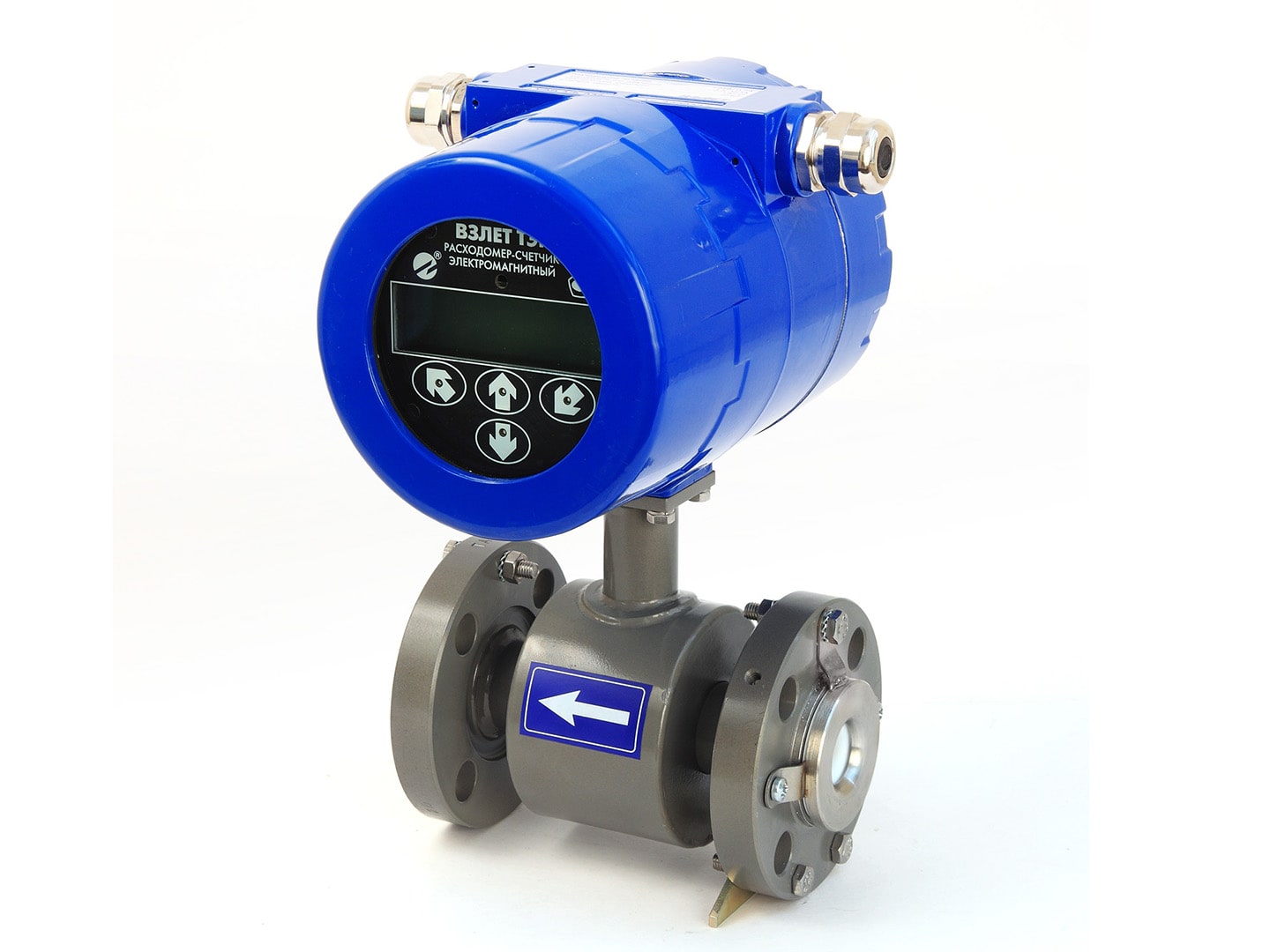

Взлет ТЭР хФ — фланцевое (от DN 20 до DN 300);

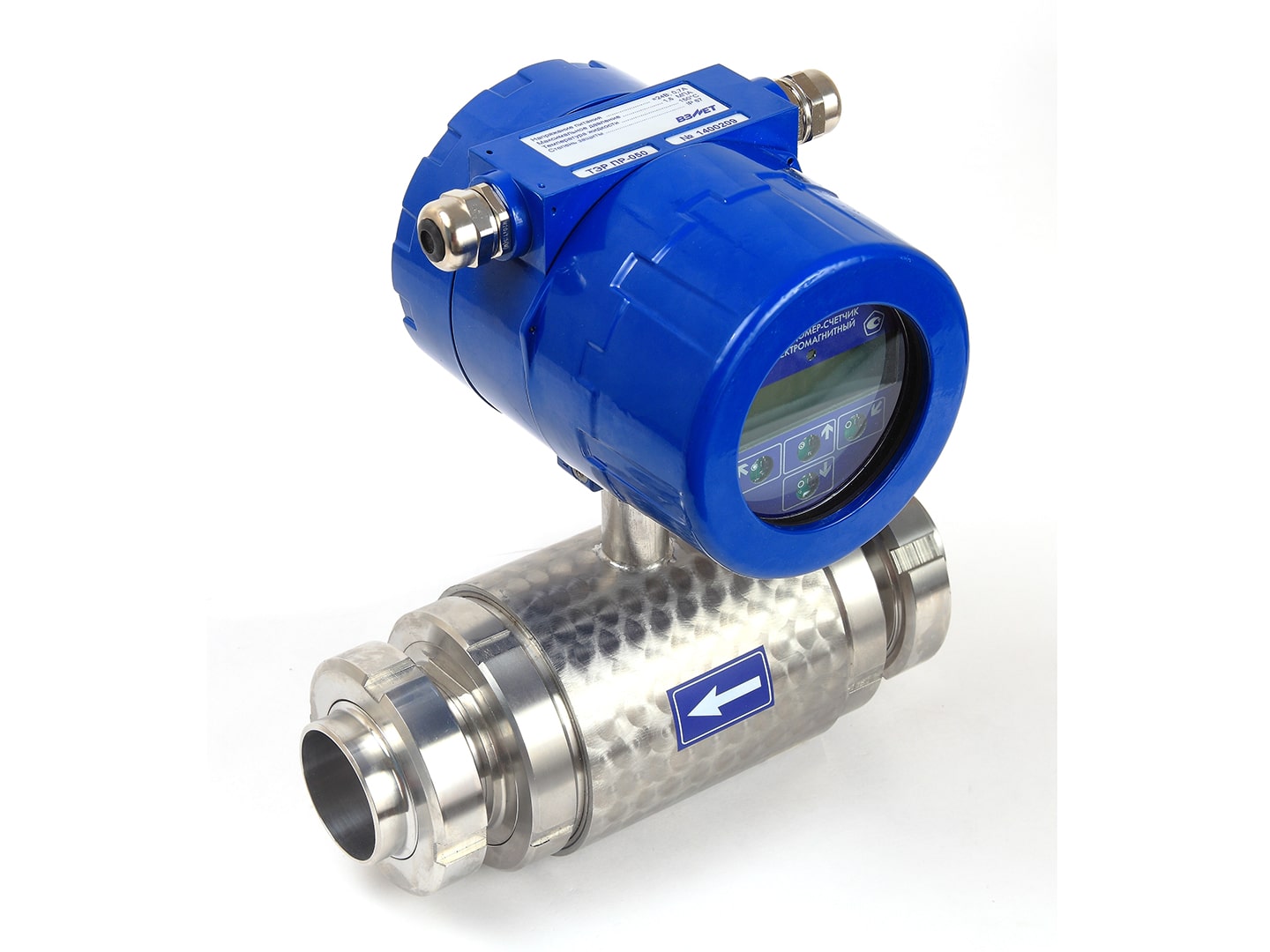

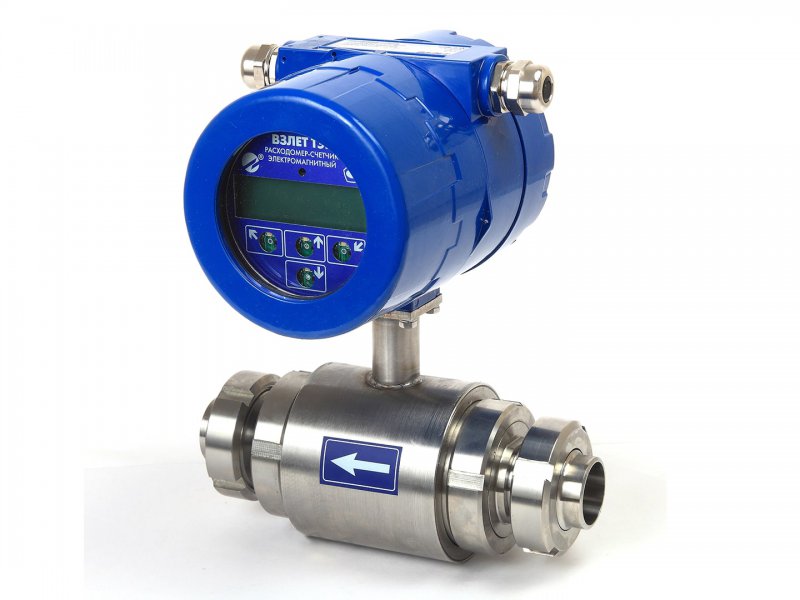

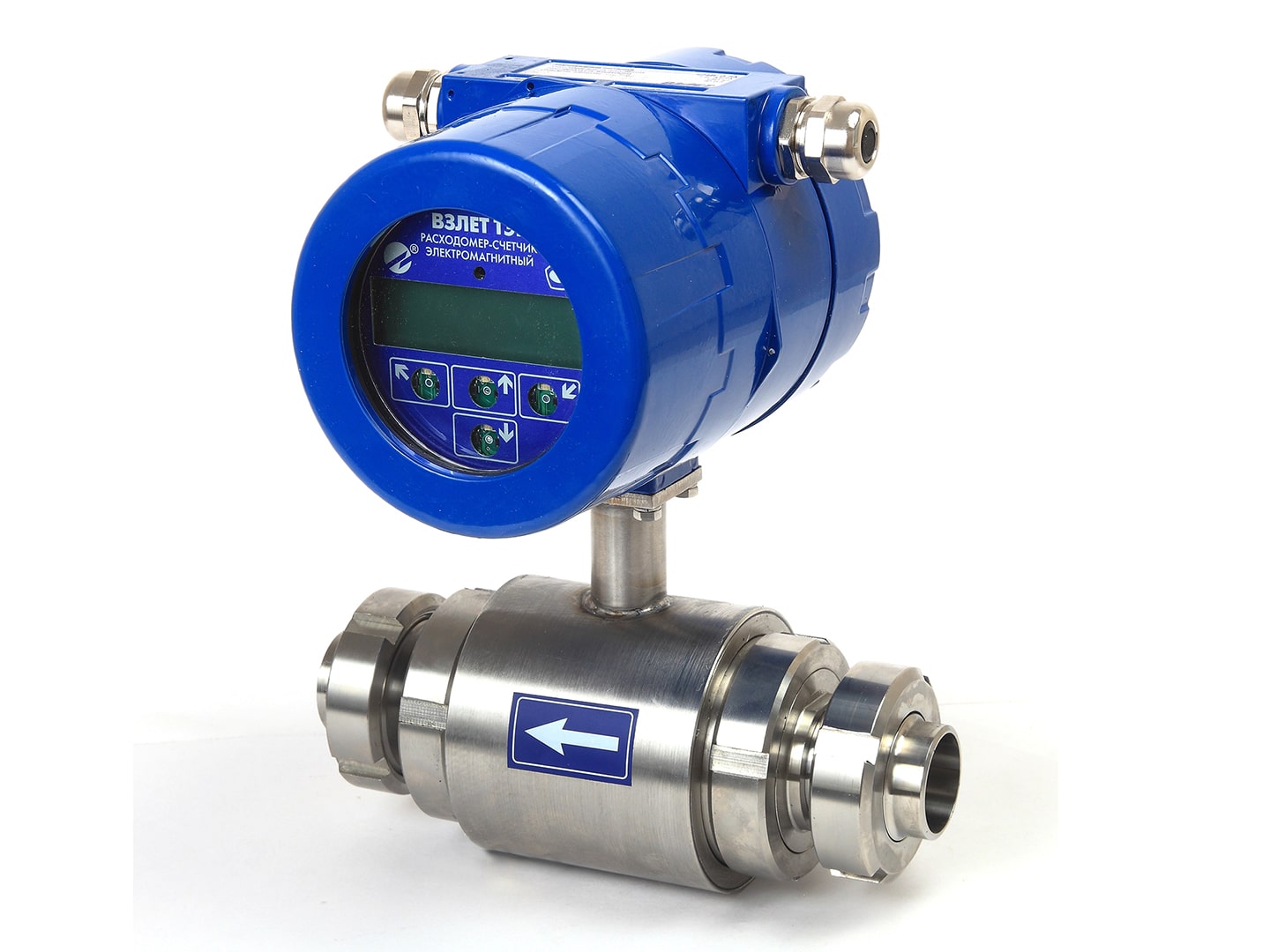

Взлет ТЭР хР — «молочная муфта» (DN 15, DN 32, DN 40, DN 50, DN 80).

Погрешность измерения:

  • ±0,35 % - основная относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
  • ±0,35 % - основная приведенная в диапазоне расходов от 0,001×Qv наиб до 0,03×Qv наиб;
  • повторяемость результатов измерения — ±0,2 %

Отличительные особенности:

  • расчет массового расхода и массы при введении в прибор значения плотности жидкости;
  • высокая точность, стабильность и повторяемость результатов измерения;
  • измерение расхода и объема реверсивного потока;
  • контроль заполнения трубопровода и электрического сопротивления измеряемой среды;
  • режим дозирования;
  • использование различных материалов электродов (нержавеющая сталь, титан, тантал);
  • возможность монтажа на полимерные трубы без заземляющих колец;
  • установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей.

Вывод информации:

  • на графический высококонтрастный жидкокристаллический индикатор с постоянной подсветкой;
  • в виде импульсов с нормированным весом на два универсальных выхода;
  • гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
  • по последовательному интерфейсу RS-485 (протокол ModBus), протокол Profibus (по заказу), Ethernet (по заказу);
  • HART (по заказу).

Характеристики

Технические характеристики:

Характеристика Значение
Номинальный диаметр, DN 10 15 20 25 32 40 50 65 80 100 150 200 300
Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3 2,83 6,37 11,32 17,69 29 45 71 120 181 283 637 1132 2547
Давление в трубопроводе, МПа не более 2,5* (4,0 по заказу для фланцованного исполнения)
Удельная электропроводность жидкости, См/м не менее 10-4
Диапазон температуры жидкости при футеровке фторопластом, °С  от минус 10 до 150
Диапазон температуры окружающей среды, °С от минус 25 до 70
Степень защиты IP67
Напряжение питания, В =24
Средний срок службы, лет 12

Гарантийный срок эксплуатации, мес.
- Взлет ТЭР Ох
- Взлет ТЭР Ах

21
15

* для ВЗЛЕТ ТЭР с "молочной муфтой" 1,6 МПа

Массогабаритные характеристики для ВЗЛЕТ ТЭР Ох и ТЭР Ах:

DN 10 15 20 25 32 40 50 65 80 100 150 200 300
Длина проточной части, мм 93 93 150 200 200 200 200 200 200 250 270 340 500
Высота расходомера, мм 240 240 270 280 290 300 315 325 340 370 430 493 607
Масса (не более), кг 3,4 3,5 5,6 6,2 7,7 8,6 10,1 11,5 13,6 19,7 33,2 52 98

Массогабаритные характеристики для ВЗЛЕТ ТЭР Пх:

DN 15 32 40 50 80
Длина проточной части, мм 141 186 188 222 262
Высота расходомера, мм 245 275 283 285 320
Масса (не более), кг 3,8 7,6 8,1 11,0 14,5
